Description de l'appareil
3.
Expulsion
La pompe s'éteint. La pression dans le système de l'installation introduit
davantage d'eau dans la lance à vide et la dégaze. Le niveau d'eau
augmente dans la lance à vide. Les gaz libérés dans la lance à vide sont
évacués par les soupapes de dégazage dans l'atmosphère ambiante.
4.
Temps de repos
Après la séparation du gaz, l'appareil reste au repos pendant un certain
temps jusqu'au démarrage du cycle suivant.
Programmes de dégazage
La commande de l'appareil régule le processus de dégazage. Les états de service
sont surveillés par la commande et s'affichent sur l'écran.
La commande permet de sélectionner et de configurer 2 différents programmes de
dégazage :
•
Dégazage continu
Pour un dégazage continu pendant plusieurs heures ou plusieurs jours avec
la séquence des cycles de dégazage sans temps de pause. Ce programme
de dégazage doit être sélectionné après la mise en service et les
réparations.
•
Dégazage intermittent
Il se compose d'un nombre limité de cycles de dégazage. Un temps de
pause est observé entre les intervalles. Ce programme de dégazage doit
être sélectionné pour le fonctionnement continu.
Variante de réalimentation
Le niveau de remplissage dans la cuve est mesuré à l'aide de LIS Levelcontrol. En
cas de sous-dépassement du niveau minimal prédéfini, de l'eau de réalimentation
est ajoutée dans le base à un niveau défini.

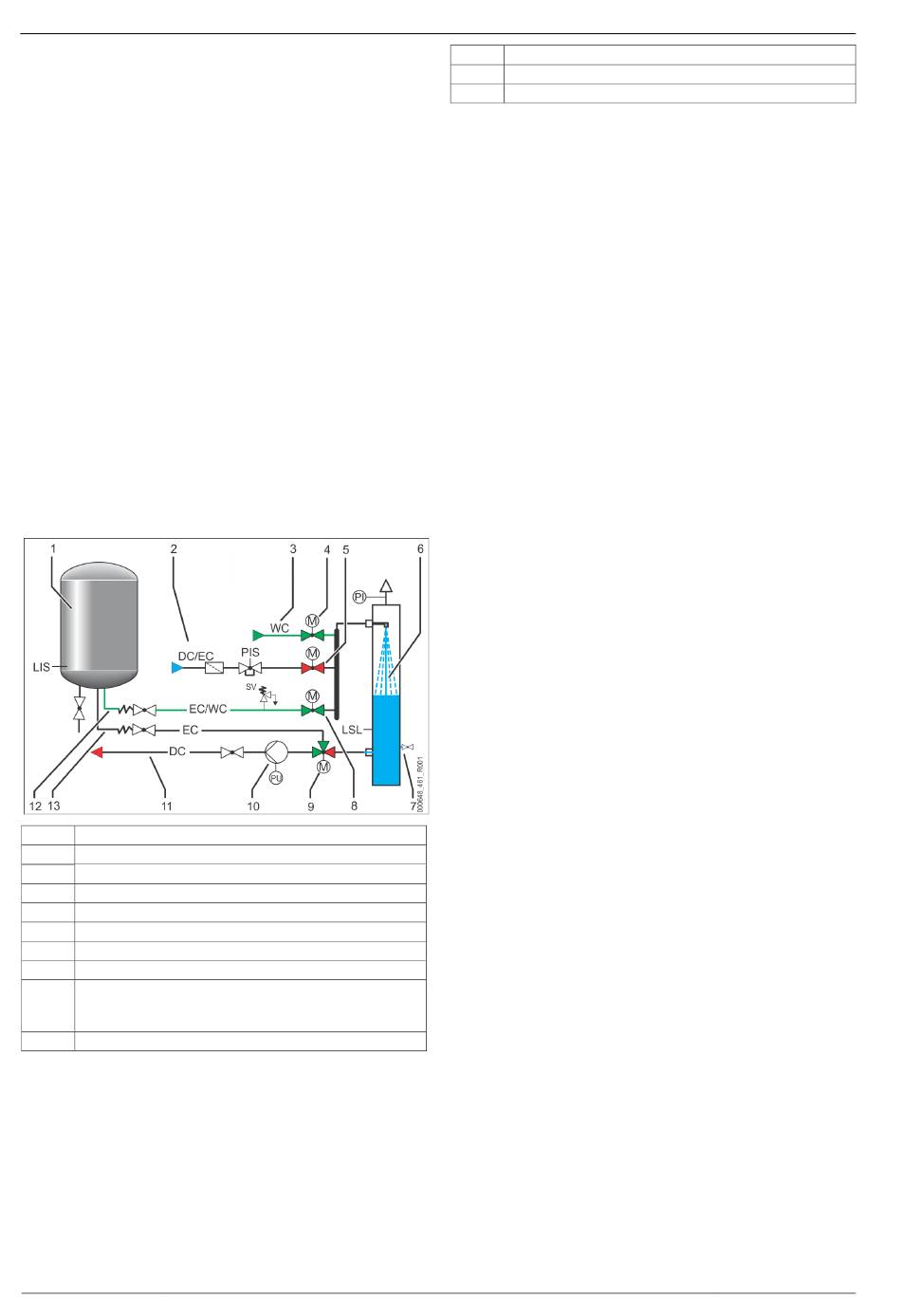

Schéma de raccordement Servimat M/L
1
Vase d'expansion de pression à membrane
2
Entrée – Eau riche en gaz
3
Conduite de réalimentation
4
Soupape de réalimentation
5
Robinet à boisseau sphérique de réglage (RKH)
6
Lance à vide
7
Robinet de remplissage et de vidange
8
Robinet à boisseau sphérique motorisé (MKH) vers le vase
9
Robinet à boisseau sphérique motorisé à 3 voies
Raccord hydraulique entre le vase, la lance à vide et la
pompe (système)
10
Pompe
56 — Français
11
Sortie – Eau dégazée
12
Conduite vers le vase d'expansion de pression
13
Conduite en provenance du vase d'expansion de pression
4.5
Étendue de la livraison
L'étendue de la livraison est détaillée sur le bordereau de livraison et le contenu
est indiqué sur l'emballage.
Immédiatement après la réception des marchandises, vérifiez que la livraison est
complète et non endommagée. Déclarez immédiatement les avaries de transport.
Équipement de base pour le maintien de pression et le dégazage :
•
Appareil sur une palette.
–
Unité de commande
–
Tuyau en tôle ondulée avec équerre de raccordement (fourni avec
l'unité de commande)
•
Soupape de dégazage « DV » de la lance emballée dans le carton.
–
Cuve de base avec accessoires sur le pied du réservoir.
•
Aération et purge « VE »
•
Soupape de dégazage pour la cuve « DV »
•
Embout de réduction
•
Boîte dynamométrique « LIS »
–
Pochette en plastique avec instructions de service
4.6
Équipement supplémentaire en option
Les équipements supplémentaires suivants sont disponibles pour l'appareil :
•
Isolation thermique pour la cuve de base
•
Cuves en aval
–
Emballé avec les accessoires sur le pied du réservoir
•
Aération et dépressurisation « VE »
•
Soupape de dégazage « DV »
•
Embout de réduction
•
Équipement supplémentaire avec tuyau BoB pour le limiteur de température
« TAZ+ »
•
Fillset pour la réalimentation en eau.
–
Avec séparateur intégré, compteur d'eau, collecteur d'impuretés et
sectionnements pour la conduite de réalimentation « WC ».
•
Fillset Impuls avec compteur d'eau à impulsions FQIRA+ pour la
réalimentation en eau.
•
Fillsoft pour l'adoucissement de l'eau de réalimentation à partir du réseau
d'eau potable.
–
Le Fillsoft se monte entre le Fillset et l'appareil. La commande de
l'appareil évalue les débits de réalimentation et signalise
l'indispensable remplacement des cartouches d'adoucissement.
•
Extensions pour la commande de l'appareil :
–
Modules E/S pour la communication classique.
–
Module de communication pour la commande externe de la commande
•
Master-Slave-Connect pour la commutation interconnectée avec
maximum 10 appareils.
–
Circuit combiné en vue de l'extension de puissance et montage en
parallèle de 2 installations hydrauliques à connexion directe
–
Modules bus :
•
Lonworks Digital
•
Lonworks
•
Profibus DP
•
Ethernet
•
Capteur de rupture de membrane.
Remarque !
Des instructions de service séparées sont livrées avec les équipements
complémentaires.
Servimat M/L — 25.07.2025
