17 FE
18 Y2PE
(stínění)
19 Tlak
20 GNDA
21 Úroveň
22 GNDA
6.4.3 Rozhraní RS-485
Přes RS-485 propojení S1 a S2 si lze vyžádat veškeré informace řízení a použít je
pro komunikaci s řídícími ústřednami nebo jinými přístroji.
• S1 propojení
– Lze provozovat nejvýše 10 přístrojů v zapojení Master Slave pomocí
těchto propojení.
• S2 propojení
– Tlak „PIS" a hladina „LIS".
- Provozní stavy čerpadel „PU".
– provozní stav - regulační kulový kohout (RKH1) v přepouštěcím
vedení.
– provozní stav „Safe Control" (MKH1) doplňování.
– Hodnoty kontaktního vodoměru „FQIRA +".
- Veškerá hlášení,  9.4 "Hlášení",  120.
- Veškeré záznamy paměti poruch.
Pro komunikaci propojení je k dispozici následující příslušenství.
– Sběrnicové moduly
• Lonworks Digital
• Lonworks
• Profibus DP
• Ethernet
• Volitelný modul I/O,  6.4.3 "Rozhraní RS-485",  113.
 Důležité upozornění!
V případě potřeby si od zákaznické služby Reflex vyžádejte protokol
rozhraní RS-485, podrobnosti k přípojkám a také informace k nabízenému
příslušenství.
6.4.3.1 Připojení rozhraní RS-485

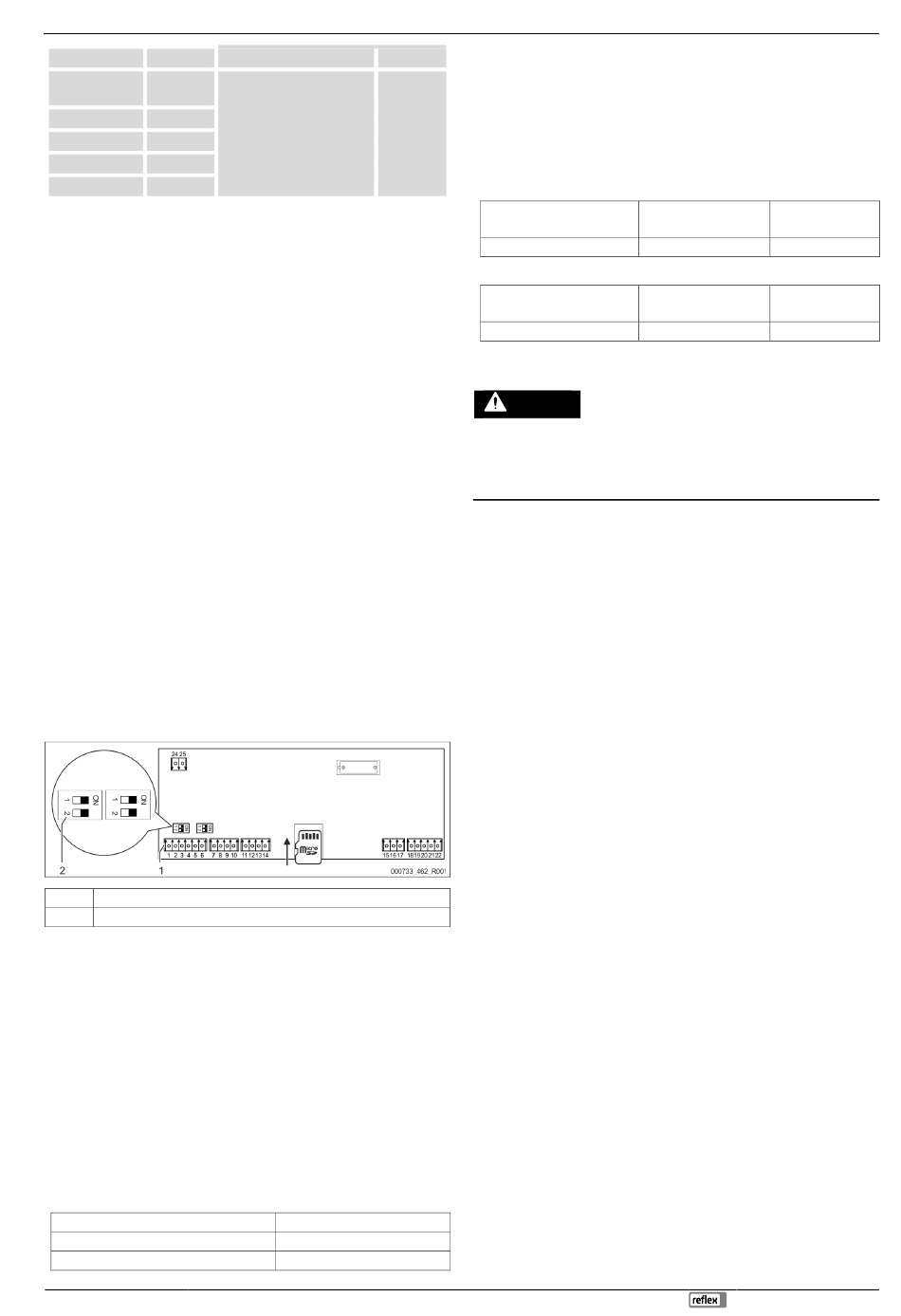

Základní deska řízení Control Touch.
1 Připojovací svorky pro spojení RS-485
2 Spínač Dip 1
Postupujte následovně:
1. Spojení RS-485 zapojte stíněným kabelem k základní desce.
• S 1
– svorka 1 (A+)
– svorka 2 (B-)
– svorka 3 (GND)
2. Připojte jednostranně stínění kabelu.
• svorka 18
3. Aktivujte na základní desce zakončovací odpor.
• Spínač Dip 1
 Důležité upozornění!
Aktivujte zakončovací odpor, je-li přístroj na začátku nebo na konci sítě
RS-485.
6.5 Potvrzení o montáži a spuštění
Údaje dle typového štítku:
Typ:
Výrobní číslo:
analogové výstupy: tlak a
hladina
stavební
standard 4 – 20 mA
P
0
P
SV
Servimat M/L — 25.07.2024
Zařízení bylo namontováno a zprovozněno podle návodu k obsluze. Nastavení
řízení odpovídá místním podmínkám.

Upozornění!
V případě změny hodnot zařízení nastavených ve výrobě o tom doplňte
záznam do tabulky v osvědčení o údržbě,  10.5 "Osvědčení o údržbě ",
 124.
Pro montáž
místo, datum firma
Pro uvedení do provozu
místo, datum firma
7 První uvedení do provozu
POZOR
Nebezpečí popálení o horké povrchy
V topných zařízeních může díky příliš vysokým povrchovým teplotám docházet
k popálení pokožky.
• Noste ochranné rukavice.
• V blízkosti zařízení umístěte odpovídající výstražná upozornění.
 Upozornění!
Potvrďte odbornou montáž a spuštění v potvrzení o montáži, spuštění a
údržbě. Je to podmínka pro nároky ze záruky.
- První spuštění a roční údržbu nechte provést zákaznický servis
Reflex.
7.1 Kontrola podmínek pro uvedení do provozu
Přístroj je připraven pro první uvedení do provozu, když jsou dokončené práce
popsané v kapitole Montáž. Spuštění musí provést výrobce zařízení nebo
pověřená kvalifikovaná osoba. Zásobník se zprovozní podle odpovídajícího
instalačního návodu. Respektujte následující oznámení k prvnímu spuštění:
• Proběhla montáž řídicí jednotky se základní nádobou a také v případě
potřeby dalších nádob.
• Vodní přípojky nádob k systému zařízení jsou vytvořeny.
• Nádoby nejsou naplněny vodou.
• Ventily k vypuštění nádob jsou otevřené.
• Je vytvořena vodní přípojka přístroje k doplňování a je provozuschopná.
• Přípojná potrubí přístroje jsou před uvedením do provozu propláchnuta a
zbavena zbytků po svařování a nečistot.
• Systém zařízení je plněn vodou a odvzdušněn od plynů, takže je zajištěna
cirkulace přes celý systém.
• Elektrické připojení je vytvořeno dle platných národních a místních předpisů.
7.2 Zjistit minimální provozní tlak P
Minimální provozní tlak „p " se zjistí přes místo regulace tlaku. V řízení se z
0
minimálního provozního tlaku vypočítají spínací body pro regulační kulový kohout
RKH1 „PV" a pro čerpadla „PU".
První uvedení do provozu
podpis
podpis
pro řízení
0
