3 Tlačítka „"/ „"
• Vybrání hodnot.
4 Tlačítko „OK"
• Potvrdit zadání.
5 Posouvání obrazu „Nahoru" /
„Dolů"
• „Rolování" v menu.
6 Tlačítko „Listovat zpět"
• Ukončení.
• Listovat zpět do hlavního
menu.
7 Tlačítko „Zobrazení nápovědy'"
• Zobrazení nápovědy.

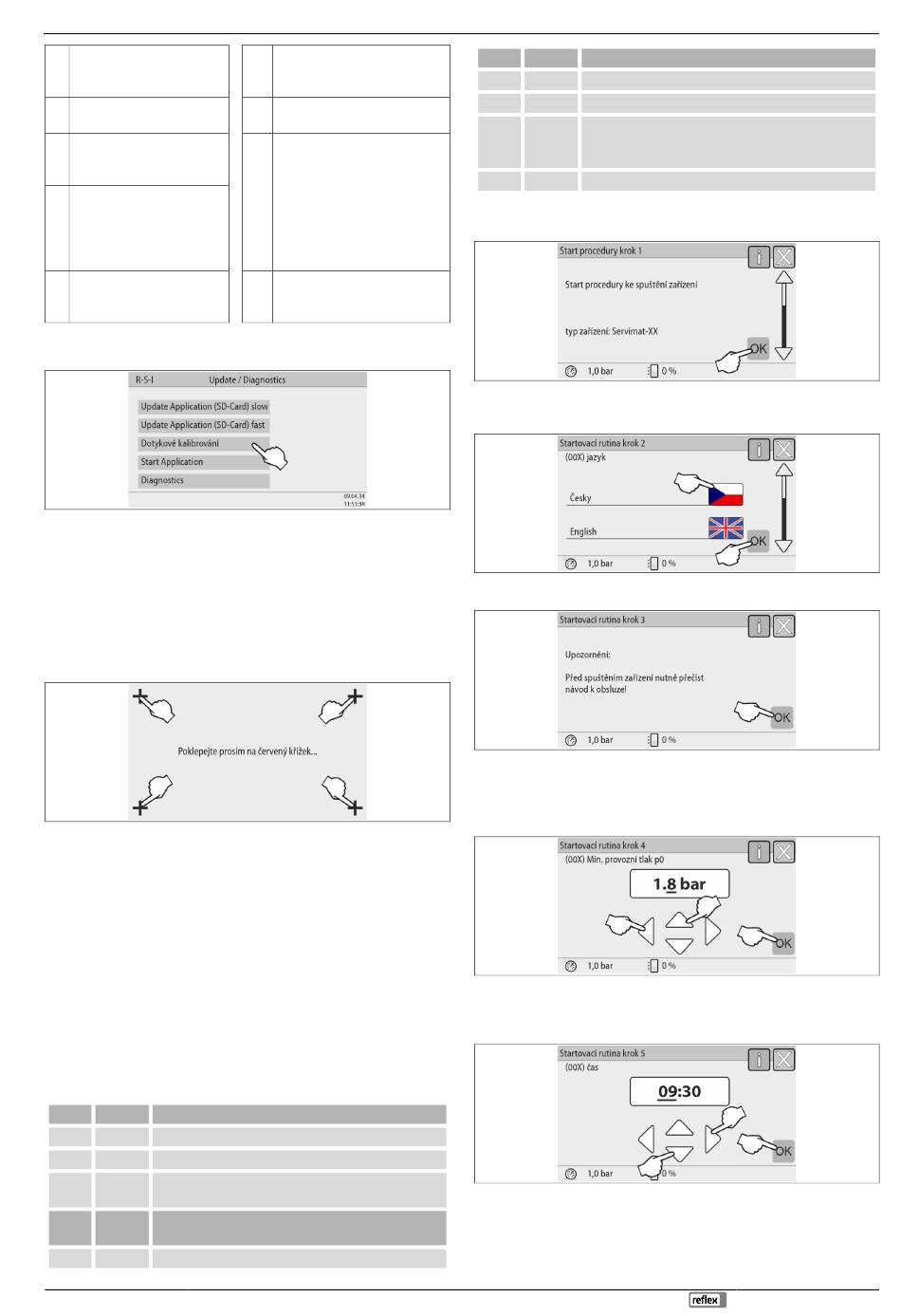

9.2 Kalibrace dotykové obrazovky
Není-li správně provedena aktivace požadovaných tlačítek, lze dotykový displej
kalibrovat.
1. Vypněte zařízení hlavním vypínačem.
2. Prstem se pro delší dobu dotkněte dotykového pole.
3. Zapněte hlavní vypínač, zatímco se dotýkáte dotykového pole.
- Řízení automaticky přepne při startu programu do funkce "Update /
Diagnostics".
4. Poklepejte na tlačítko „Dotykové kalibrování".
5. Postupně poklepejte na zobrazené křížky na dotykovém displeji.
6. Vypněte zařízení hlavním vypínačem a poté jej znovu zapněte.
Dotykový displej je plně zkalibrován.
9.3 Zpracování startovacího rutinního programu řízení
 Důležité upozornění!
Pro obsluhu ovládacího panelu  9.1 "Manipulace s ovládacím panelem",
 116
Start procedury slouží k úpravě nezbytných parametrů pro první zprovoznění
přístroje. Začíná prvním zapnutím řízení a může proběhnout jen jednou. Změny
nebo kontroly parametrů jsou možné po opuštění startovacího rutinního programu
v zákaznickém menu,  9.3.1 "Zákaznické menu",  118.
Možnostem nastavení je přiřazen trojmístný kód PM.
krok PM kód Popis
1 začátek startu procedury
2 001 zvolení jazyka
3 upomínka: Před montáží a spuštěním si přečtěte návod k
obsluze!
4 005 Nastavte min. provozní tlak P
provozní tlak P0 pro řízení",  113.
5 002 nastavte čas
10 Tlačítko „Stop provoz"
• Funkce zařízení jsou
přerušeny.
11 Tlačítko „Automatický provoz"
• Pro automatický provoz.
12 Tlačítko „Setup menu"
• Pro nastavení parametrů.
• Paměť poruch.
• Paměť parametrů.
• Nastavení zobrazení.
• Informace k základní
nádobě.
• Informace k verzi softwaru.
13 Tlačítko „Info menu"
• Zobrazení obecných
informací.
,  7.2 "Zjistit minimální
O
Servimat M/L — 25.07.2024
krok PM kód Popis
6 003 nastavte datum
7 121 zvolte jmenovitý objem základní nádoby
8 Vynulování: Základní nádoba musí být prázdná!
Kontroluje se, zda signál měření hladiny souhlasí se
zvolenou základní nádobou
9 Konec startu procedury. Režim zastavení je aktivní.
Při prvním zapnutí přístroje se automaticky zobrazí první strana startu procedury.
1. Stiskněte tlačítko „OK".
– Start procedury přepne na další stranu.
2. Zvolte požadovaný jazyk a potvrďte zadání tlačítkem „OK".
3. Věnujte pozornost upozornění a potvrďte tlačítkem „OK".
 Důležité upozornění!
Před spuštěním zařízení nutně přečíst návod k obsluze!
4. Nastavte vypočtený minimální provozní tlak a potvrďte zadání tlačítkem „OK"
– Pro výpočet minimálního provozního tlaku,  7.2 "Zjistit minimální
provozní tlak P0 pro řízení",  113.
5. Nastavte čas.
– Tlačítky „vlevo" a „vpravo" zvolte indikovanou hodnotu.
– Tlačítky „nahoru" a „dolů" změňte indikovanou hodnotu
– Potvrďte zadání tlačítkem „OK".
- Čas se uloží při výskytu chyby v paměti poruch řízení.
Řízení
Česky — 117
