Opis urządzenia
2. Faza wtryskiwania
Otwarcie zaworu przelewowego „PV" w przewodzie odgazowywania „DC"
powoduje doprowadzenie wody nieodgazowanej do tulei rozpylającej. Jest
ona rozpylana przez dysze w tulei rozpylającej. Dzięki dużej powierzchni
rozpylonej wody następuje jej odgazowanie w próżni w tulei rozpylającej.
Odgazowana woda tłoczona jest przez pompy do instalacji. Dzięki zaworowi
przelewowemu pompa jest nastawiona na stałe ciśnienie robocze. Ciśnienie
robocze zależy od danej instalacji.
3. Faza wypychania
Pompa wyłącza się. Ciśnienie w instalacji powoduje wprowadzanie dalszej
ilości wody do próżniowej tulei rozpylającej i jej odgazowanie. Poziom wody
w próżniowej tulei rozpylającej wzrasta. Uwolnione w próżniowej tulei
rozpylającej gazy są odprowadzane do otaczającej atmosfery przez zawory
odgazowywania.
4. Faza przestoju
Po usunięciu gazu następuje faza postoju, po zakończeniu której
uruchamiany jest kolejny cykl.
Programy odgazowywania
Sterownik urządzenia reguluje proces odgazowywania. Nadzoruje on stany
robocze i wyświetla na wyświetlaczu.
W sterowniku można wybrać i ustawić 2 różne programy odgazowywania:
• Odgazowywanie ciągłe
Służy do odgazowywania ciągłego przez kilka godzin lub dni z
uruchamianymi kolejno cyklami odgazowywania bez przerw między nimi.
Program ten należy wybierać po uruchomieniu i naprawach.
• Odgazowywanie okresowe
Składa się z określonej liczby cykli odgazowywania. Między poszczególnymi
cyklami następuje przerwa. Ten program odgazowywania należy wybierać
do pracy ciągłej.
Wariant uzupełniania wody
Za pomocą LIS Levelcontrol mierzony jest poziom napełnienia w zbiorniku. W
przypadku spadku poniżej ustawionego poziomu minimalnego, do zbiornika
doprowadzana jest w kontrolowany sposób woda uzupełniająca aż do uzyskania
zdefiniowanego poziomu.

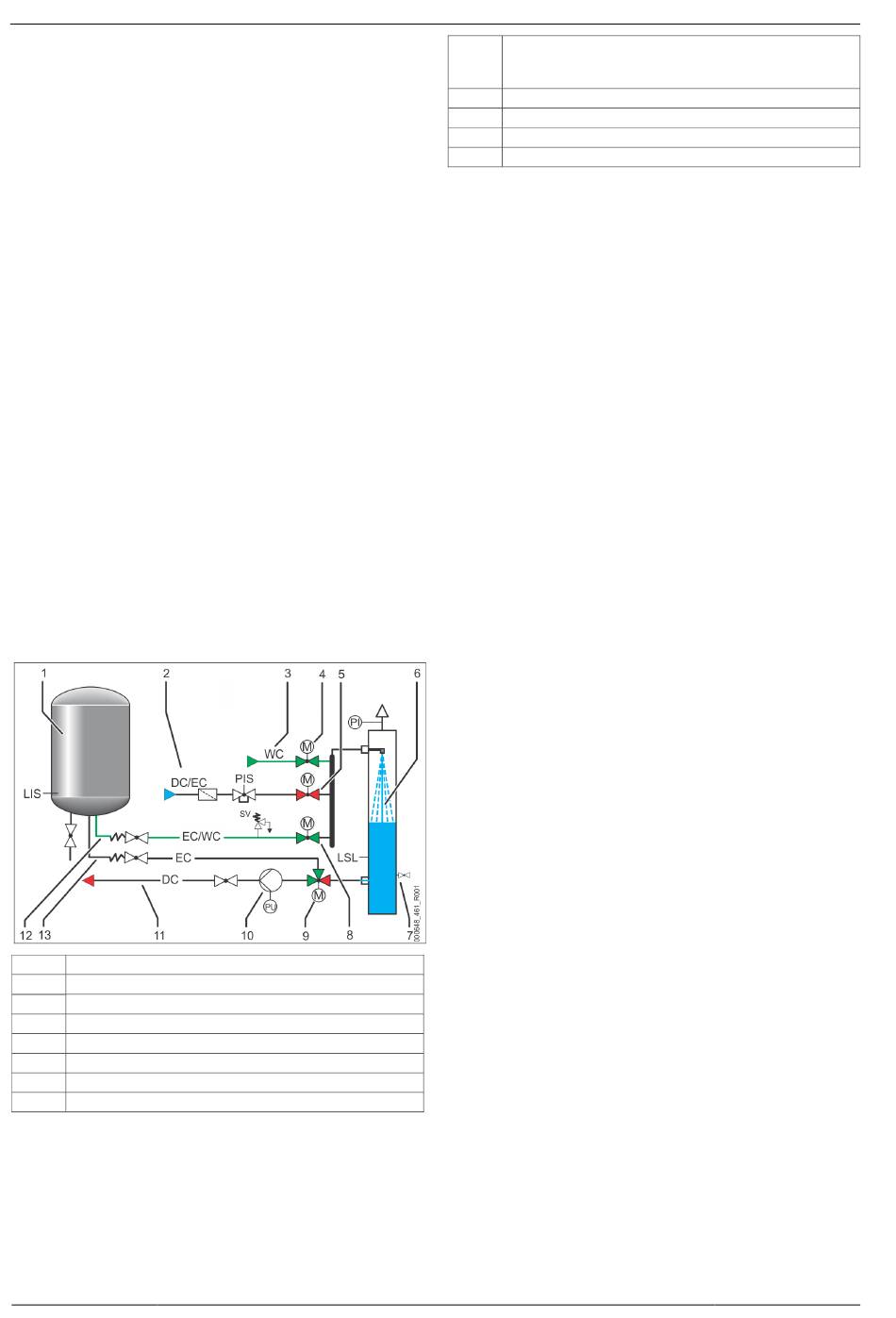

Schemat przyłączy Servimat M/L
1 Membranowe naczynie wzbiorcze
2 Wejście wody nieodgazowanej
3 Przewód uzupełniania wody
4 Zawór uzupełniania
5 Zawór kulowy regulacyjny (RKH)
6 Próżniowa tuleja rozpylająca
7 Kurek do napełniania i opróżniania
8 Zawór kulowy z napędem (MKH) do zbiornika
130 — Polski
9 3-drogowy zawór kulowy z napędem
połączenie hydrauliczne pomiędzy zbiornikiem, próżniową tuleją
rozpylającą, a pompą (system)
10 Pompa
11 Wyjście wody odgazowanej
12 Przewód do ciśnieniowego naczynia wzbiorczego
13 Przewód z ciśnieniowego naczynia wzbiorczego
4.5 Zakres dostawy
Zakres dostawy jest opisany w dokumencie dostawy, a jej zawartość podano na
opakowaniu.
Natychmiast po dostarczeniu urządzenia należy sprawdzić, czy jest ono kompletne
i czy nie jest uszkodzone. Ewentualne uszkodzenia transportowe należy
natychmiast zgłosić.
Wyposażenie podstawowe do stabilizacji ciśnienia i odgazowywania:
• Urządzenie na palecie.
– Zespół sterujący
– Wąż z blachy falistej z kątownikiem ochronnym (dołączony do zestawu
sterującego)
• Zawór odgazowywania „DV" tulei rozpylającej zapakowany w kartonie.
– Zbiornik podstawowy z elementami wyposażenia zapakowanymi na
nodze zbiornika.
•
•
•
•
– Torebka foliowa z instrukcją obsługi
4.6 Opcjonalne wyposażenie dodatkowe
Dostępne jest następujące wyposażenie dodatkowe do urządzenia:
• Termoizolacja zbiornika podstawowego
• Zbiorniki bateryjne
– Z elementami wyposażenia zapakowanymi przy nodze zbiornika
•
•
•
• Wyposażenie dodatkowe z rurą BOB do ogranicznika temperatury „TAZ+"
• Fillset do uzupełniania wody.
– Ze zintegrowanym separatorem systemowym, wodomierzem,
osadnikiem zanieczyszczeń i zaworami odcinającymi do przewodu
uzupełniania wody „WC".
• Fillset Impuls z wodomierzem impulsowym FQIRA+ do uzupełniania wody.
• Fillsoft do zmiękczania wody uzupełniającej z instalacji wodociągowej.
– Fillsoft montuje się między urządzeniem Fillset a właściwym
urządzeniem. Sterownik urządzenia kontroluje ilości uzupełnianej wody
i sygnalizuje konieczność wymiany wkładów zmiękczających.
• Moduły rozszerzające do sterownika urządzenia:
– Moduły WE/WY do komunikacji klasycznej.
– Moduł komunikacyjny do obsługi zewnętrznej sterownika
– Połączenie Master-Slave do sterowania połączonego z maksymalnie
10 urządzeniami.
– Połączenie do rozszerzenia mocy i połączenia równoległego 2
bezpośrednio połączonych instalacji
– Moduły magistrali:
•
•
•
•
• Czujnik pęknięcia membrany.
 Wskazówka!
Wraz z wyposażeniem dodatkowym dostarczane są odrębne instrukcje
obsługi.
Servimat M/L — 25.07.2025
Napowietrzanie i odpowietrzanie „VE"
Zawór odgazowywania dla zbiornika „DV"
Złączka redukcyjna
Siłomierz puszkowy „LIS"
Napowietrzanie i odpowietrzanie „VE"
Zawór odgazowywania „DV"
Złączka redukcyjna
Lonworks Digital
Lonworks
Profibus DP
Ethernet
