Page 1 Keysight 53210A 350 MHz RF Counter User’s Guide...
Page 2 Conformity. understood and met. where in the EULA. Keysight shall be under no obligation to update, revise or otherwise modify the Software. With WARNING respect to any technical data as defined by FAR 2.101, pursuant to FAR...
Page 3 Certification Keysight Technologies certifies that this product met its published specifications at time of shipment from the factory. Keysight Technologies further certifies that its calibration measurements are traceable to the United States National Institute of Standards and Technology, to the extent allowed by the Institute's calibration facility, and to the calibration facilities of other International Standards Organization members.
Page 4 U.S. Government Restricted Rights. Software and technical data rights granted to the federal government include only those rights customarily provided to end user customers. Keysight provides this customary commercial license in Software and technical data pursuant to FAR 12.211 (Technical Data) and 12.212 (Computer Software) and, for the Department of Defense, DFARS 252.227-7015 (Technical...
Page 5 IEC Measurement Category I. Standby Power. Unit is not completely disconnected from AC mains when Do NOT connect inputs to AC mains or CAT I power switch is in standby position. to circuits derived from AC mains. Keysight 53210A User’s Guide...
Page 6 (grounding) conductor or disconnection of the protective earth terminal will cause a potential shock hazard that could result in personal injury. Fuses The 53210A is provided with an internal line fuse appropriate for the line voltages listed on the instrument. This fuse is not user accessible. Keysight 53210A User’s Guide...
Page 7 Do Not Modify the Instrument Do not install substitute parts or perform any unauthorized modification to the product. Return the product to an Keysight Sales and Service Office for service and repair to ensure that safety features are maintained. In Case of Damage...
Page 8 Do not connect the input channels of the 53210A to AC line-voltage mains WARNING or to circuits derived from AC mains. The instrument must be used in CAT I (isolated from mains) applications only. Do not use in other IEC Measurement Category (CAT II, CAT III, or CAT IV) applications.
Page 9 Instrument ventilation is through the sides and rear. Do not obstruct the ventilation holes in any of these locations. Battery Operation When operating the 53210A under battery power (Option 300), failure to observe the following warnings may result in damage to the instrument, electric shock, and serious personal injury:...
Page 10 Replacement procedures are provided in the 53210A/53220A/ 53230A Service Guide. Option 300 provides battery operation of the 53210A using a 12 lithium battery. Performance of this battery will degrade over time as a function of the number of battery charge/discharge cycles.
Page 11 To return this unwanted instrument, contact your nearest Keysight Service Center, or visit http://about.keysight.com/en/companyinfo/environment/takeback.shtml for more information. Sales and Technical Support To contact Keysight for sales and technical support, refer to the support links on the following Keysight websites: – www.keysight.com/find/53210A (product-specific information and support, software and documentation updates) –...
Page 12 THIS PAGE HAS BEEN INTENTIONALLY LEFT BLANK. Keysight 53210A User’s Guide...
Page 13 ..........21 Preparation for Use Keysight 53210A User’s Guide...
Page 14 How the User’s Guide is Organized ......46 53210A Software Installation and Interface Configuration Software Requirements .
Page 15 ........98 53210A Input Signal Conditioning Channel Characteristics .
Page 16 Enabling Gate Signals on the ‘Gate In/Out’ BNC ....144 53210A Math, Graphing, and Data Logging Math Functions ......... . . 146 Enabling the CALCulate1 Subsystem .
Page 17 ......215 Instrument Status Keysight 53210A Status System ......223 Questionable Data Register Group .
Page 18 THIS PAGE HAS BEEN INTENTIONALLY LEFT BLANK. Keysight 53210A User’s Guide...
Page 19 53210A User’s Guide Organization....47 Figure 2-1 The 53210A Web-Enabled Interface ‘Welcome Page’. Figure 2-2 The Web UI SCPI Command Interface... . .54 Figure 2-3 Starting Keysight Connection Expert.
Page 20 ..189 Figure 6-13 Reading Memory and Resetting/Clearing Graphics. Figure 7-1 Data Flow within the 53210A Counter... . 194 Figure 7-2 Folders and Files within Internal Memory and USB Storage.
Page 21 Power-On LED Status and Color....32 Table 2-1 53210A Development Environments and Drivers..50 Table 2-2 Keysight IO Libraries Suite System Requirements.
Page 22 THIS PAGE HAS BEEN INTENTIONALLY LEFT BLANK. Keysight 53210A User’s Guide...
Page 23 Welcome. This user’s guide contains configuration and operating information for the Keysight 53210A 350 MHz RF Counter. The 53210A is a 2U, 1/2-module width LXI Class C instrument. The 2U, 1\2-module width references refer to the 53210A’s physical size relative to standard EIA rack cabinet dimensions.

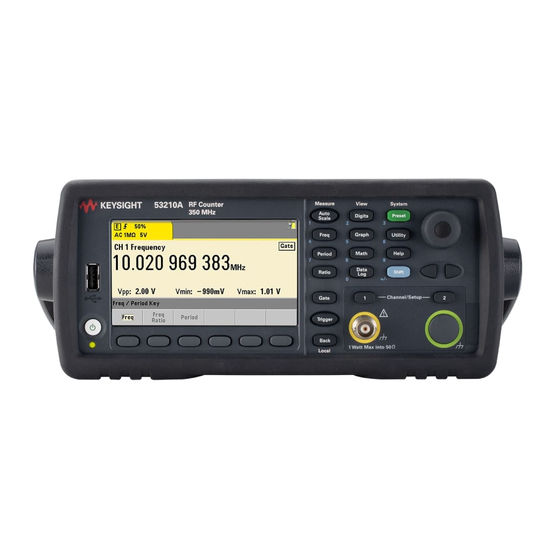

Page 24 Preparation for Use Figure 1-1 The 53210A Universal Frequency Counter/Timer. Keysight 53210A User’s Guide...
Page 25 Preparation for Use Front and Rear Panel Overview Figure 1-1 shows the front and rear panels of the Keysight 53210A 350 MHz RF Counter. Front Panel The shaded areas of the front panel represent keys that perform similar functions. These areas are briefly described below.
Page 26 The rear panel USB port is used for instrument (I/O) control. Data flow is covered in Chapter Rear Panel The 53210A rear panel shown in Figure 1-1 includes product Option 201 (parallel rear panel input) and GPIB interface. The rear panel terminals are briefly described below.
Page 27 Preparation for Use Display The layout of the 53210A display is shown in Figure 1-2. Status Indicators Input Settings RMT: remote (LAN, USB, GPIB) operation : measurement start edge ExtRef: external frequency reference 10% : trigger threshold : input coupling (ac or dc)
Page 28 Preparation for Use About the Instrument This section lists the accessories shipped with the 53210A and contains information on its specified operating and storage environments and electrical requirements. Materials Included The following accessories are shipped standard with the 53210A counter:...
Page 29 C to +55 Humid ity: 5% to 80% RH (non-condensing) Altitude: up to 3000 meters, or 10,000 feet When storing the 53210A counter, note the following storage specification: ° ° Temperature: -30 C to +70 Use care when moving the counter from cold to warm conditions as condensation may develop.
Page 30 (e.g. fuse changes, line voltage selection) are required. For additional information, refer to the "Safety Considerations" pages at the NOTE beginning of this guide. For a complete list of 53210A product specifications, refer to the data sheet or on the Web at: www.keysight.com/find/53210A Keysight 53210A User’s Guide...
Page 31 – channel 2 test (if present) – Option 300 battery test (300 if present) If the 53210A does not turn on when the on/standby button is pressed, verify AC NOTE power is available to the instrument and that the power cord is securely connected.
Page 32 (disabled) Standby Power The power modes of the 53210A counter are ‘on’ ‘off’, and ‘standby’. In standby mode with the instrument connected to line voltage, standby power is supplied to maintain the temperature within the ultra high-stability oven controlled crystal oscillator (Option 010).
Page 33 Under battery power, the instrument chassis may float to the potential of the measured signal supplied by the user. With Battery Option 300 installed and enabled, the 53210A counter can be operated using battery power for up to three hours.
Page 34 Recharge Time (typ): 4 hours to 100% capacity or 2 hours to 90% capacity Temperature Range: C to +55 C (operating) - battery charges below +35 ° ° ° C to +60 C (storage) ° ° Keysight 53210A User’s Guide...
Page 35 AC power must be applied to recover from a shut down caused by this condition. For a complete list of battery and all 53210A product specifications, refer to the NOTE data sheet on the Web at: www.keysight.com/find/53210A...
Page 36 Preparation for Use Using Built-In Help Instrument help is available by pressing and holding any front panel key or softkey. Pressing the Help key enables you to select additional help topics including front panel measurement examples. Keysight 53210A User’s Guide...
Page 37 "Resolution and Gate Time" Chapter 5 for more information when AutoDigits On is set. When Graph is selected, the data is displayed in a trend chart or histogram. Trend charts and histograms are covered in Chapter Keysight 53210A User’s Guide...
Page 38 The format (radix, decimal group separator) of numeric data that appears in the main measurement display (Figure 1-2) is set using the following keys. The format also applies to numeric readings within trend charts, histograms, limit testing, etc. Keysight 53210A User’s Guide...
Page 39 Screen control is available through the keys shown below. The display screen can be turned off to increase reading throughput and its screen saver mode can be used to conserve power. Screen brightness can be adjusted for optimal viewing in different environments. Keysight 53210A User’s Guide...
Page 40 (bitmap) format). Files may be store in internal flash memory or to an external USB device. Chapter 7 for information on selecting paths and creating file names. User Interaction The features described in this section are related to the user’s physical interaction with the instrument. Keysight 53210A User’s Guide...
Page 41 Note that menu soft key labels appear only in English. Beeper Setting The counter’s Beeper is an indication of a programming error generated from the front panel or over the remote interface. Turning off the beeper disables the audio indication. Keysight 53210A User’s Guide...
Page 42 The date and time settings for the counter’s real-time clock are set using the commands: SYSTem:DATE <year>,<month>,<day> SYSTem:DATE? (query form) SYSTem:TIME <hour>,<minute>,<second> SYSTem:TIME? (query form) The date and time range values are: year: 2000-2099 hour: 0-23 month: 1-12 minute: 0-59 day: 1-31 second: 0-59.999 Keysight 53210A User’s Guide...
Page 43 Chapter 3 for more information. Time Base 53210A measurements are based on a reference oscillator - also referred to as an internal/external clock or time base. A valid reference oscillator signal must be present for measurements to occur. Refer to "Reference Oscillator Configuration"...
Page 44 Refer to "Threshold Level and Sensitivity" Chapter 4 for additional information on using auto-level. Keysight 53100 Series Counter Emulation Mode The 53210A’s emulation mode enables the Keysight 53181A SCPI command set to be used with the counter. Keysight 53210A User’s Guide...
Page 45 Usage of this older SCPI command set is discouraged for new use, but is available for customers who require it. Securing the Instrument The 53210A counter can be secured to the National Industrial Security Program Operating Manual (NISPOM) standard as shown below. Keysight 53210A User’s Guide...
Page 46 (LAN, USB, GPIB) interface. As such, most topics include a front panel key sequence followed by the corresponding SCPI commands. For example: -------------------------------------------------------------------------------- The input impedance of the 53210A counter can be set to either 50 or 1 M Ω Ω...
Page 47 Preparation for Use Signal Conditioning Triggering / Gating Chapter 4 Chapter 5 Measurements Math and Graphs Chapter 3 Chapter 6 Status Conditions Formats / Data Flow Chapter 8 Chapter 7 Figure 1-3 53210A User’s Guide Organization. Keysight 53210A User’s Guide...
Page 48 Preparation for Use THIS PAGE HAS BEEN INTENTIONALLY LEFT BLANK. Keysight 53210A User’s Guide...
Page 49 Firmware and Driver Updates This chapter contains information on IO libraries, drivers, and interfaces used to program the 53210A from selected development environments. The chapter includes an introduction to using the counter’s web-enabled interface and provides information on updating the instrument firmware.
Page 50 53210A Software Installation and Interface Configuration Software Requirements The environments available to program the 53210A are dependent upon the IO libraries and drivers installed. Download and install the IO Libraries software from www.keysight.com/find/iosuite. The IVI-C and IVI-COM drivers for the instrument can be found on the web at: www.keysight.com/find/53210A...
Page 51 This section describes the Web pages and windows primarily used to program NOTE the 53210A. Refer to “Help with this Page” associated with each Web page for additional information on functions or pages not covered in this manual. Connecting the Counter and Viewing its Home Page Connect the counter d irectly to the PC or to the PC through a network switch using a standard LAN cable.
Page 52 53210A Software Installation and Interface Configuration Enter the IP address in the browser’s address window. With “Advanced information ...” selected, the counter’s Web home page should appear as shown Figure 2-1. Browser Configuration In some network configurations a proxy server may prevent access to the instrument (i.e.
Page 53 Web-enabled instrument. Although no additional libraries or drivers are required to use the Web interface, NOTE the interface is also accessible from Keysight Connection Expert (KCE). See “Opening the Web Interface from Keysight Connection Expert” for more information.
Page 54 53210A Software Installation and Interface Configuration Web interface pages other than the ‘Welcome Page’ may be password protected. NOTE When shipped from the factory no password is set; however, an ‘Enter Password’ dialog box may appear. Click on the dialog box to continue.
Page 55 53210A Software Installation and Interface Configuration Changing LAN Settings and Using Password Protection The Network Configuration Page icon provides access to the counter’s LAN settings, and enables you to set a password to prevent unauthorized access to the Web instrument interface. Select Mod ify Configuration to change and save settings.
Page 56 53210A in Microsoft® development environments (Table 2-1). The VISA and VISA-COM libraries allow you to send commands from the 53210A SCPI command set to the instrument. The IO libraries also include Keysight Connection Expert described and used later in this chapter.
Page 57 NOTE Architecture) is currently installed on your computer, continue installation of the Keysight IO Libraries by installing Keysight VISA in side-by-side mode. More information on side-by-side operation can be found in IO Libraries Suite Help (available after installation is complete) under “Using Keysight’s and Other Vendors’...
Page 58 IVI drivers (e.g. IVI-COM, IVI-C)can be installed. Adding Instruments to the PC Interface During installation of the Keysight IO Libraries, the IO interfaces (LAN, USB, GPIB) detected on the PC are configured. This section contains information for programmatically adding the 53210A to those interfaces using the Keysight IO Libraries ‘Connection Expert’...
Page 59 With the counter connected to the LAN interface, the IP address can be read from the front panel as follows. Once the IP address is known, start the Connection Expert utility by clicking the ‘Keysight IO Control’ icon and selecting “Keysight Connection Expert” from the pop up menu as shown in Figure 2-3.
Page 60 Figure 2-3 Starting Keysight Connection Expert. Locating the Instruments Keysight Connection Expert opens with a welcome screen and window similar to that shown in Figure 2-4. The computer interfaces configured during installation are displayed in the left column (Explorer pane), the properties of the configured interface are displayed in the right column (Properties pane).
Page 61 53210A Software Installation and Interface Configuration Figure 2-4 Keysight Connection Expert Interface Window. Using the Sockets Protocol For higher performance, instruments added to the LAN configuration can also use the Sockets protocol. To use this connection, select LAN Instrument from the...
Page 62 If there is a DHCP server on the network, the server will assign the address to the instrument. If there is not a DHCP server on the network, the 53210A will automatically determine the address to use. The address will be in the range 169.254.1.1 to 169.254.255.255.
Page 63 53210A Software Installation and Interface Configuration Host Names The 53210A has a default host name. The format of the host name is: A-53210A-nnnnn where ‘ ’ are the last five digits of the instrument’s serial number. nnnnn The instrument host name is reported by Connection Expert for network servers that support Dynamic Domain Name Service (DNS).
Page 64 Configuring the USB Interface The 53210A is a high-speed USB 2.0 device. Connection to the instrument is through the Type B USB connector located on the instrument rear panel.
Page 65 53210A Software Installation and Interface Configuration The USB Address String When programming the 53210A over USB, the instrument’s USB address is included in the address string as follows: USB0::2391::1287::0123456789::0::INSTR To simplify addressing during programming, a VISA alias can be assigned and used in place of the complete address.
Page 66 53210A Software Installation and Interface Configuration Using the USB Interface with Interactive IO The Web-enabled instrument interface is not available from the USB interface. An alternate programming method is to use the Connection Expert ‘Interactive IO’ utility (see “Using Interactive IO”).
Page 67 NOTE on your computer. Programming access to the 53210A is also available through the GPIB interface. GPIB cables can be connected to the PC in a “star” (all cables connect directly to the computer) or “linear” (instrument to instrument) configuration.
Page 68 53210A Software Installation and Interface Configuration Figure 2-7 Selecting the GPIB Address. The counter’s GPIB address can be read from the front panel as shown below. Keysight 53210A User’s Guide...
Page 69 53210A Software Installation and Interface Configuration The GPIB Address String When programming the counter over GPIB, the instrument’s GPIB address is included in the address string as shown below: GPIB0::3::INSTR Changing the GPIB Address To change the GPIB address, select GPIB Address and using the rotary knob or Shifted numeric keys, set the desired address.
Page 70 (Table 2-1) of sending commands to the 53210A. Interactive IO is accessible from any of the PC’s IO interfaces, and allows you to send any command in the 53210A SCPI command set to the instrument. You can also choose from a menu of IEEE-488 Common commands (e.g.
Page 71 If the Interactive IO window is used to send the self-test (*TST?) command to the NOTE 53210A, the “timeout” period may have to be increased to allow the results to be returned. This is done using the ‘Options’ tab on the Interactive IO window. The 53210A self-test takes approximately seven seconds to complete.
Page 72 53210A Software Installation and Interface Configuration Firmware and Driver Updates Firmware and driver updates (when available) for the 53210A are available via the Web. This section contains information for locating and downloading the updates to your computer, and then installing the updates in the instrument.
Page 73 53210A Software Installation and Interface Configuration SCPI Language Emulation Mode If the 53210A is sometimes used in 53181A SCPI language (emulation) mode, the instrument must be returned to its original (53210A) mode before the firmware can be updated. Downloading and Installing the Update Utility 53210A firmware updates are installed in the instrument using the Keysight firmware update utility.
Page 74 53210A Software Installation and Interface Configuration Downloading the Firmware Update Return to the Web page and under ‘Documents & Downloads’ select: 532x0A Firmware Update Revision <revision number> When prompted, select ‘Run’ to download (save) the file to your PC. Note the d irectory location as you will need to specify the path to the firmware file when you run the update utility.
Page 75 53210A Software Installation and Interface Configuration Figure 2-9 Selecting the Update File Path. 3 Enter the counter’s IP address or host name (Figure 2-10). Select ‘Update’ to start the update process. Keysight 53210A User’s Guide...
Page 76 53210A Software Installation and Interface Configuration Figure 2-10 Specifying the Address or Host Name. The firmware update takes a few moments to complete. The 53210A will reboot once the update is complete. Following a firmware update, Keysight Connection Expert (if running) may report NOTE that the 53210A configuration has changed.
Page 77 53210A Software Installation and Interface Configuration Downloading IVI-COM Driver Updates IVI-COM and LabVIEW drivers for the 53210A (when available) are provided on the Web at: www.keysight.com/find/53210A Once this page is displayed, select the ‘Technical Support’ tab and then select ‘Drivers and Software’. The drivers and associated ‘readme’ files are located within this list.
Page 78 53210A Software Installation and Interface Configuration THIS PAGE HAS BEEN INTENTIONALLY LEFT BLANK. Keysight 53210A User’s Guide...
Page 79 Reference Oscillator Configuration Setting the Measurement Time Out SCPI Syntax Conventions The MEASure and CONFigure Commands Frequency Measurements Frequency Ratio Measurements Period Measurements This chapter contains general programming information and examples of the measurements that can be made with the 53210A counter.
Page 80 53210A Measurements Counter Measurement Summary The Keysight 53210A counter measurements are summarized in Table 3-1. The table includes the front panel keys under which specific measurements are selected via soft-keys. Also provided are the equivalent SCPI commands and channel restrictions.
Page 81 53210A Measurements Reference Oscillator Configuration 53210A measurements are based on a reference oscillator - also referred to as an internal/external clock or time base. A valid reference oscillator signal must be present for measurements to occur. The following information applies to the counter’s standard temperature compensated crystal oscillator (TCXO) and Option 010 Ultra High-Stability oven-controlled crystal oscillator (OCXO) references.
Page 82 Specifying the External Reference Frequency When the reference oscillator source is as set by either EXTernal , the lock SENSe:ROSCillator:SOURce SENSe:ROSCillator:SOURce:AUTO frequency of the external signal (to which the internal oscillator is tuned) must be indicated using the command: Keysight 53210A User’s Guide...
Page 83 SENS:ROSC:SOUR EXT // set source, also disables // automatic source selection SENS:ROSC:EXT:CHEC ONCE // check for valid signal SYST:ERR? // read the error queue The error queue can be read from the front panel as follows: Keysight 53210A User’s Guide...
Page 84 (bit 10) indicates an invalid frequency (time base) error. Reading +1024 the register clears all bits in the register. See Chapter 8 for information on the counter’s status system. Standby Power to the Reference Oscillator (Option 010) Keysight 53210A User’s Guide...
Page 85 ) when the counter is shipped from the factory or following the command. The current setting is stored SYSTem:SECure:IMMediate in non-volatile memory and is not changed after a reset ( ) or instrument *RST preset ( or Preset key). SYSTem:PREset Keysight 53210A User’s Guide...
Page 86 When shipped from the factory the measurement time out is set to 1 second. Specifying a time of or sending the 9.9E+37 SYSTem:SECurity:IMMediate command also disables the time out. When the time out is d isabled, the instrument will wait indefinitely for the measurement to complete. Keysight 53210A User’s Guide...
Page 87 (root nodes) must be separated by a semicolon (;) and a colon (:). For example, the string: INP:COUP AC;:TRIG:SOUR EXT requires a semicolon and a colon because the subsystems/root nodes (INPut and TRIGger) are not the same. Keysight 53210A User’s Guide...
Page 88 *WAI *OPC? separated from the SCPI commands by a semicolon (;). An example is shown in the following string: CALC:STAT ON;AVER:STAT ON;:INIT;*WAI;:CALC:AVER:AVER? Information on the SCPI programming conventions is also included in the NOTE Programmer’s Reference. Keysight 53210A User’s Guide...
Page 89 ) that allow you to change a parameter value from that set, or TRIGger SENSe defaulted to, using CONFigure MEASure Executing commands from the subsystems is equivalent CONFigure MEASure to setting parameters individually using the commands/subsystems shown in Table 3-2. Keysight 53210A User’s Guide...
Page 90 Unchanged SYSTem:TIMeout SENSe:ROSCillator:SOURce Unchanged from previous settings. SENSe:ROSCillator:SOURce:AUTO Reference oscillator SENSe:ROSCillator:EXTernal:FREQu ency Reading Format Unchanged from previous settings. FORMat Subsystem Data Storage Unchanged from previous settings. DATA Subsystem Instrument Status Unchanged from previous settings. STATus Subsystem Keysight 53210A User’s Guide...
Page 91 ‘1’, and the sample count to ‘1’. The gate time is set to 0.1 seconds. Using and the appropriate low-level commands, the configuration can CONFigure be changed before the measurement is initiated (the abbreviated form of the SCPI commands are shown): Keysight 53210A User’s Guide...
Page 92 CONF? returns (including quotes): "FREQ +1.00000000000000E+006,+1.00000000000000E-004,(@2)" which includes the function, expected value, (calculated) resolution, and channel. If a channel number is not specified in the command, no CONFigure MEASure channel is included in the return string. Keysight 53210A User’s Guide...
Page 93 - but which should be considered when modifying the examples for actual use. Refer to the Programmer’s Reference for additional information. Frequency A standard frequency measurement is shown in Figure 3-1. frequency Figure 3-1 Standard Frequency Measurement. Keysight 53210A User’s Guide...
Page 94 *RST // reset to start from known state CONF:FREQ 20E6, 0.1, (@1) SAMP:COUN 10 // take 10 readings READ? Notes 1 See Chapter 5 for information on triggering and number of readings per trigger (sample count). Keysight 53210A User’s Guide...
Page 95 3-2). The signals can be different wave shapes and applied to any 2-channel combination on the counter. numerator channel denominator channel Figure 3-2 Ratio of Two Input Signal Measurements. The commands used to make frequency ratio measurements are: Keysight 53210A User’s Guide...
Page 96 // using CONFigure - ratio measurement expecting a 1:1 // ratio, set 9 digits of ratio resolution *RST // reset to start from known state CONF:FREQ:RAT 1, 1.0E-9, (@1),(@2) INP:LEV 1.5= // set a 1.5V threshold level (ch. 1) READ? Keysight 53210A User’s Guide...
Page 97 See "Frequency Measurements" Chapter 5 information on the relationship between gate time and reading resolution. 2 See Chapter 4 for additional information on counter threshold levels and on configuring the input signal path. Keysight 53210A User’s Guide...
Page 98 53210A Measurements Period Measurements A standard period measurement is shown in Figure 3-3. period Figure 3-3 Standard Period Measurement. Keysight 53210A User’s Guide...
Page 99 READ? Notes 1 See Chapter 5 for information on triggering and number of readings per trigger (sample count). 2 See Chapter 4 for additional information on counter threshold levels and on configuring the input signal path. Keysight 53210A User’s Guide...
Page 100 53210A Measurements THIS PAGE HAS BEEN INTENTIONALLY LEFT BLANK. Keysight 53210A User’s Guide...
Page 101 53210A Input Signal Conditioning 53210A Input Signal Conditioning Channel Characteristics Signal Conditioning Path Measuring Input Signal Levels and Signal Strength This chapter contains information on configuring the input channels relative to the characteristics of the input signal expected. Configuration includes the channel’s impedance, range/probe factor, coupling, filtering, and threshold level/sensitivity settings.
Page 102 53210A Input Signal Conditioning Channel Characteristics There is one, plus an optional second input channel on the 53210A counter. Product Option 201 adds parallel (additional) rear panel access to channel 1. Product Options 106 and 115 add a 6 GHz or 15 GHz second channel. Option 202 places the second channel (Option 106 / 115) on the front panel and Option 203 places Option 106 /115 on the rear panel.
Page 103 53210A Input Signal Conditioning Signal Conditioning Path Figure 4-1 represents the counter’s signal conditioning path. DC Coupling Auto Input Protection Buffer AC Coupling Input Selectable INPut[1]:COUPling 100 kHz INPut[1]:IMPedance Low-Pass Filter Range INPut[1]:PROTection? INPut[1]:PROTection:CLEar Selection INPut[1]:FILTer INPut[1]:RANGe INPut[1]:PROBe Threshold Level...
Page 104 53210A Input Signal Conditioning Table 4-1 Input Channel Reset/Preset Settings Summary. Parameter Setting Impedance 1 MW Range (1:1 probe) Range (10:1) probe Probe factor Coupling Low pass filter Auto-level Enabled Level (absolute) 0.0V Level (relative) Noise Rejection Disabled Slope Positive...
Page 105 53210A Input Signal Conditioning Input Impedance The input impedance of the 53210A counter can be set to either 50 or 1 M Ω Ω using the command: INPut[1]:IMPedance {<impedance>|MINimum|MAXimum| DEFault} INPut[1]:IMPedance? [{MINimum|MAXimum|DEFault}] (query form) The 50 impedances allow for impedance matching (termination) and Ω...
Page 106 53210A Input Signal Conditioning Input Protection The maximum input voltage (including any DC offset) allowed with 50 input Ω impedance is ± 5.125 Vp. If the input voltage exceeds ± 10.0 Vp, the input protection relay opens - changing the input impedance to 1 M .
Page 107 53210A Input Signal Conditioning Input Range The signal operating ranges (input ranges) of the 53210A counter are ± 5.0V, ± 50V,and ± 500V and are dependent on the probe factor. The range is set using the command: INPut[1]:RANGe {<range>|MINimum|MAXimum|DEFault} INPut[1]:RANGe? [{MINimum|MAXimum|DEFault}]...
Page 108 53210A Input Signal Conditioning Setting the Probe Factor For better access to test points on the device under test (DUT), Keysight recommends its N2870A, N2873A, and N2874A Passive Probes for use with the 53220A/ 53230A counter. The 35 MHz (BW) N2870A 1:1 probe and the 500 MHz N2873A and 1.5 GHz N2874A 10:1 probes are popular accessories commonly...
Page 109 53210A Input Signal Conditioning Input Coupling The input to the 53210A counter is either DC (direct) coupled or AC (capacitive) coupled, and is set using the command: INPut[1]:COUPling {AC|DC} INPut[1]:COUPling? (query form) coupling removes the signal’s DC content and centers the signal at 0V. The...
Page 110 53210A Input Signal Conditioning input signal with DC offset trigger point programmed trigger level reset point Hysteresis window DC coupling AC coupling Figure 4-2 Using AC Coupling to Reach Trigger Points. Settling Time Between DC and AC Coupling There is an inherent settling time when changing from DC to AC coupling. As a measure of this time, a signal with a 5V DC component (DC coupled) will typically center around 0V (AC coupled) in one second.
Page 111 53210A Input Signal Conditioning For measurement applications of 100 kHz or less, a 100 kHz low-pass filter can be enabled within the signal path to eliminate noise introduced by higher-frequency components of the input signal. The bandwidth filter is switched into the signal path using the command:...
Page 112 53210A Input Signal Conditioning Threshold Level and Sensitivity The threshold level is the trigger (input) level at which the counter begins the signal count (i.e. measurement). This level is the center of the hysteresis band - the band which represents counter sensitivity. For a count to occur, the signal must cross the upper and lower limits of the band in opposite directions (polarities).
Page 113 53210A Input Signal Conditioning Specifying an Absolute Threshold Level The input threshold level can be specified as an absolute value. An absolute level is set with the command: INPut[1]:LEVel[:ABSolute] {<volts>|MINimum|MAXimum|DEFault} INPut[1]:LEVel[:ABSolute]? [{MINimum|MAXimum|DEFault}] (query form) Absolute threshold levels for the input ranges are: –...
Page 114 53210A Input Signal Conditioning Using Auto-Level Automatic setting of the input threshold level is based on the positive and negative peaks of the input signal. Auto-level is enabled with the command: INPut[1]:LEVel:AUTO {OFF|ON|ONCE} INPut[1]:LEVel:AUTO? (query form) disables auto-leveling; enables auto-leveling. Auto-level...
Page 115 53210A Input Signal Conditioning sets the relative threshold for all measurements. LEVel set the threshold to 50% and enable auto-leveling. A CONFigure MEASure reset ( ) or front panel preset (Preset) also sets the threshold to 50% and *RST enables auto-leveling.
Page 116 53210A Input Signal Conditioning When the signal includes a DC offset, the absolute value of a relative threshold is a function of the input coupling (AC or DC). 100% (Vmax:) 100% (Vmax:) (Vmin:) (Vmin:) DC coupling AC coupling Figure 4-5 Input Coupling and Relative Threshold Levels.
Page 117 53210A Input Signal Conditioning System Auto-Level Range Auto-leveling is available for two input frequency ranges: 50 Hz to < 10 kHz and frequencies > 10 kHz. The auto-level period is shorter for frequencies > 10 kHz when an (auto-level) frequency range is set from the front panel or specified by the command: SYSTem:ALEVel:FREQuency {<frequency>|MINimum|MAXimum| DEFault}...
Page 118 53210A Input Signal Conditioning setting of 10 kHz decreases the auto-level period for all frequencies frequency > 10 kHz. A setting of 50 Hz provides auto-leveling for frequencies frequency down to 50 Hz. The selected should be based on the lowest expected frequency frequency in the measurement.
Page 119 53210A Input Signal Conditioning enables noise rejection, thus increasing hysteresis and decreasing sensitivity by 50%. This setting should be used when noise is present in the signal environment. However, if the threshold level is close to a peak amplitude (positive or negative), a count will not occur if the signal does not cross both hysteresis levels due to the increased hysteresis band.
Page 120 53210A Input Signal Conditioning The slope (edge) of the input signal on which the threshold level occurs is specified with the command: INPut[1]:SLOPe {POSitive|NEGative} INPut[1]:SLOPe? (query form) - the trigger point occurs on the positive (rising) edge. The reset point...
Page 121 53210A Input Signal Conditioning Measuring Input Signal Levels and Signal Strength Minimum, maximum, and peak-to-peak levels of the input signal are indicated on the bottom of the counter’s main measurement display area and an example is included in Figure 4-4. These characteristics of the peak-to-peak signal can also...
Page 122 53210A Input Signal Conditioning THIS PAGE HAS BEEN INTENTIONALLY LEFT BLANK. Keysight 53210A User’s Guide...
Page 123 Settings Summary Trigger and Gate Cycle Measurement Gate 53210A counter measurements are made by triggering the instrument and gating the input signal to select the portion or duration during which the input signal is measured. This chapter covers the counter’s trigger and gate cycles as they relate to counter measurements.
Page 124 Frequency gate polarity Negative Trigger and Gate Time Line Triggering and gating are part of every counter measurement. The relationship of these actions relative to the measurement are shown in the time line of Figure 5-1. Keysight 53210A User’s Guide...
Page 125 Trigger Delay Stop Holdoff Start Gate Delay (Time) (Time, Events) (Time, Events) Trigger Input Gate Gate INIT:IMMediate Final Event Event Start Stop Gate sequence: repeated for each reading per trigger Figure 5-1 Triggering and Gating Time Line. Keysight 53210A User’s Guide...
Page 126 The SCPI commands and parameters listed throughout this chapter are provided NOTE as a guide to how the counter is operated programmatically. The commands are described in detail in the Programmer’s Reference. Keysight 53210A User’s Guide...
Page 127 INITiate:IMMediate READ? Wait-for-trigger state MEASure? triggers received TRIGger:COUNt? trigger received Triggered state # readings SAMPle:COUNt? (to gate cycle) (repeated for each reading in sample count) (from gate cycle) Figure 5-2 Trigger and Gate Cycle - Triggering. Keysight 53210A User’s Guide...
Page 128 (frequency and period measurements) Figure 5-3 Trigger and Gate Cycle - Gating. System Trigger The counter operates in one of three states depending on the status of the system trigger: idle, wait for trigger, and triggered. Keysight 53210A User’s Guide...
Page 129 The system trigger is configured using the commands within the TRIGger subsystems. Figure 5-2 show the sequence in which the commands are SAMPle commonly used. The system trigger source which starts the trigger/gate cycle is set with the command: TRIGger:SOURce {IMMediate|EXTernal|BUS} TRIGger:SOURce? (query form) Keysight 53210A User’s Guide...
Page 130 - trigger slope selects the signal’s rising edge, and trigger slope POSitive selects the signal’s falling edge. The signal is applied to the NEGative ‘Trig In’ BNC. By default, sets the trigger slope to CONFigure NEGative. Keysight 53210A User’s Guide...
Page 131 MEASure 0.0s. Trigger Delay Example //configure for frequency, set system trigger parameters CONF:FREQ 5E6,0.1,(@2) TRIG:SOUR EXT // trigger source external TRIG:SLOP POS // external trigger slope - positive TRIG:DEL 1 // 1s delay after trigger received Keysight 53210A User’s Guide...
Page 132 // accept 2 system triggers Sample Count The trigger count multiplied by the sample count ( TRIG:COUN SAMP:COUN determines the number of readings taken before the counter returns to the idle state. The sample count is set with the command: Keysight 53210A User’s Guide...
Page 133 Wait-For-Trigger and Triggered States In order for the counter to accept triggers which start the trigger and gate cycle, the counter must be initiated. Initiating the counter places the instrument in the wait-for-trigger state (Figure 5-3). Keysight 53210A User’s Guide...
Page 134 – places the counter in the wait-for-trigger state. In this state, trigger signals are recognized and accepted. Readings taken after the counter is initiated by are displayed and stored in the counter’s reading INITiate[:IMMediate] memory (see Chapter 7, "Formats and Data Flow" for more information). Keysight 53210A User’s Guide...
Page 135 The counter then returns to the wait-for-trigger state until the next system trigger is received. The counter returns to the idle state once the product of the trigger count x sample count is reached. Keysight 53210A User’s Guide...
Page 136 5-4), programmatically it should occur after all other gate parameters have been set. This prevents potential “settings conflict” errors between the subsystem commands, and is illustrated in the examples and SENSe program segments that use these commands. Keysight 53210A User’s Guide...
Page 137 External gate signals are applied to the counter’s rear panel ‘Gate In/Out’ BNC or to the channel 1 or channel 2 input. Keysight 53210A User’s Guide...
Page 138 Reading resolution (in digits) is a function of the gate time. Table 5-2 shows the digits of resolution achieved with the 53210A for a given gate time. The table also includes formulas for estimating digits as a function of gate time or expected values, and gate times as a function of digits.
Page 139 Specifying these parameters or using default values with these commands simplifies counter programming. However, setting/changing the gate time separate from the command allows you to change only the CONFigure MEASure gate time while preserving other configuration settings. Keysight 53210A User’s Guide...
Page 140 As another example, assume a measurement requiring 7-digit resolution of a 5 ns (200 MHz) signal. Recalling that (expected value) - (resolution) is approximately equal to digits of resolution, the measurement can be configured MEAS:PER? 5E-9, 5E-16, (@1) // per meas of 200 MHz signal Keysight 53210A User’s Guide...
Page 141 1 INPut[1] input (front or rear panel - Opt. 201). Note that the source is only INPut[1] available when channel 2 is installed (Option 106 or 115) and is the measurement channel. Keysight 53210A User’s Guide...
Page 142 ) or counter preset ( ), the negative edge is selected. *RST SYSTem:PRESet To set the polarity of the external gate signal: // select the gate polarity and source CONF:PER SENS:FREQ:GATE:POL POS // set polarity SENS:FREQ:GATE:SOUR EXT // set source Keysight 53210A User’s Guide...
Page 143 To set the polarity and level for an external gate source: // select the gate polarity, source, and threshold level CONF:FREQ SENS:FREQ:GATE:POL POS // set polarity SENS:FREQ:GATE:SOUR INP // set source - channel 1 INP:LEV 4 // set threshold - 4V Keysight 53210A User’s Guide...
Page 144 “Gate Out” - the BNC is an external (“Gate In”) source. Therefore, must be set when the gate source is OUTPut:STATe OFF EXTernal selects a rising (positive going) signal; selects a falling (negative NORMal INVerted going) signal. Keysight 53210A User’s Guide...
Page 145 Data Logging Graphics Functions and Reading Memory The Keysight 53210A counter features math operations that allow you to scale readings, test limits, and statistically analyze data. Its graphics functions compute and display histograms and trend charts of real time measurement data.
Page 146 53210A Math, Graphing, and Data Logging Math Functions The 553210A counter math functions include smoothing, null/scale, statistics, and limit checking. Figure 6-1 is a description of how the functions are enabled. The math functions are enabled at two levels: 1) the...
Page 147 53210A Math, Graphing, and Data Logging CALCulate1:AVERage:STATe ON CALCulate1:AVERage (statistics) CALCulate1:SCALe: STATe ON CALCulate1:LIMit:STATe ON CALCulate1:SMOothing:STATe ON INITiate:IMMediate CALCulate1:SMOothing CALCulate1:SCALe CALCulate1:LIMit reading memory (moving average) (scaling and offset) (limit checking) CALCulate2:TRANsform:HISTogram:STATe ON measurement data CALCulate1:STATe ON CALCulate2:TRANsform:HISTogram (histograms) READ? output buffer readings initiated by INITiate:IMMediate are sent to reading memory.
Page 148 53210A Math, Graphing, and Data Logging A reset ( ), instrument preset ( ), or changing the measurement *RST SYSTem:PRESet function disables the subsystem. CALCulate1 Smoothing Data Measurements can be “smoothed” and scaled prior to performing math operations on the incoming data.
Page 149 53210A Math, Graphing, and Data Logging The number of readings to average is specified as: - 100 readings: with + 100 ppm change required to reset filter SLOW - 50 readings: with + 300 ppm change required to reset filter...
Page 150 CALCulate1:SCALe:UNIT CALCulate1:STATe ON CALCulate1:SCALe:STATe ON CALCulate1:SCALe:FUNCtion Figure 6-2 53210A Display with Scaling Functions Enabled. Enabling the Scale Functions All 53210A scaling functions are enabled with the command: CALCulate[1]:SCALe[:STATe] {OFF|ON} CALCulate[1]:SCALe[:STATe]? (query form) enables scaling. disables scaling. Following a reset ( ) or instrument preset ( ), scaling is disabled.
Page 151 53210A Math, Graphing, and Data Logging Using the Scale Functions The counter scaling functions include null, percent change (PCT), part per million change (PPM), part per billion change (PPB), and scale (Mx-B). The function is selected with the command: CALCulate[1]:SCALe:FUNCtion {NULL|PCT|PPM|PPB|SCALe}...
Page 152 53210A Math, Graphing, and Data Logging Scaling function results must be in the range of , or -1.0E+24 to -1.0E-24 . Results outside these limits will be replaced with +1.0E-24 to 1.0E+24 -9.9E+37 (negative infinity), , or (positive infinity). +9.9E+37...
Page 153 53210A Math, Graphing, and Data Logging Following a reset ( ) or instrument preset ( ), a reference value *RST SYSTem:PRESet of 0.0 is set and automatic reference is enabled. From the front panel, pressing Get New Reference takes a reference measurement on the first trigger received after the key is pressed.
Page 154 53210A Math, Graphing, and Data Logging The offset value (B) is set with the command: CALCulate[1]:SCALe:OFFSet {<offset>|MINimum|MAXimum|DEFault} CALCulate[1]:SCALe:OFFSet? [{MINimum|MAXimum|DEFault}] (query form) values can range from offset -1.0E+15 to -1.0E-15, 0.0, +1.0E-15 to +1.0E+15 The default and is the value set following a reset (...
Page 155 53210A Math, Graphing, and Data Logging Assigning Reading Units For ease in identifying readings from the front panel, a user-defined “units string” can be assigned to any scale function. The user string replaces the instrument-assigned measurement units (Hz, pct, ppm, ...). The unit prefix (μ, m, k, M) remains.
Page 156 53210A Math, Graphing, and Data Logging are one to four characters. Double quotes enclosing the string are included units in the command. The assigned units appear in the counter d isplay only. Following a reset ( ) or instrument preset (...
Page 157 53210A Math, Graphing, and Data Logging Statistics Statistical calculations are performed continually on readings as they are taken, or until the total reading count ( ) is reached. The TRIGger:COUNt SAMPle:COUNt commands used to generate statistical data are covered in this section.
Page 158 53210A Math, Graphing, and Data Logging CALCulate[1]:AVERage:STATe {OFF|ON} CALCulate[1]:AVERage[:STATe]? (query form) - enables statistical calculations on the readings as they occur. Statistical data includes: mean, standard deviation, maximum value, minimum value, and average peak-to-peak value. - disables statistics computation. Following a reset (...
Page 159 53210A Math, Graphing, and Data Logging Example: Enabling and Computing Statistics The following example returns the mean, standard deviation, minimum value, and maximum value for a set of 500 readings. The trigger count setting, although it defaults to ‘1’, is shown for completeness. A ‘wait’ statement is included to delay the analysis until all readings are complete.
Page 160 53210A Math, Graphing, and Data Logging CALCulate[1]:AVERage:MINimum? – returns the minimum value of all readings in the current reading count. CALCulate[1]:AVERage:MAXimum? – returns the maximum value of all readings in the current reading count. CALCulate[1]:AVERage:PTPeak? – returns the average peak-to-peak value (average maximum value - average minimum value) of all readings in the reading count.
Page 161 53210A Math, Graphing, and Data Logging Clearing/Resetting Statistics The current set of reading statistics is clear by any of the following: – enabling statistical functions - CALCulate[1]:AVERage[:STATe] ON – a new measurement cycle - INITiate:IMMediate READ? MEASure? – sending a new SCPI command or changing a current SCPI parameter –...
Page 162 53210A Math, Graphing, and Data Logging CALCulate1:STATe ON CALCulate1:LIMit:STATe ON CALCulate1:LIMit:CLEar CALCulate1:LIMit:UPPer CALCulate1:LIMit:LOWer Figure 6-4 53210A Limit Checking. Enabling Limit Checking Limit checking is enabled with the command: CALCulate[1]:LIMit[:STATe] {OFF|ON} CALCulate[1]:LIMit[:STATe]? (query form) - enables limit checking. disables (bypasses) limit checking. Enabling limit checking enables both lower and upper limit boundaries.
Page 163 53210A Math, Graphing, and Data Logging Setting Lower and Upper Limits Lower and upper limits are set using the commands: CALCulate[1]:LIMit:LOWer[:DATA] {<value>}|MINimum|MAXimum|DEFault} CALCulate[1]:LIMit:LOWer[:DATA]? |MINimum|MAXimum|DEFault} (query form) CALCulate[1]:LIMit:UPPer[:DATA] {<value>}|MINimum|MAXimum|DEFault} CALCulate[1]:LIMit:UPPer[:DATA]? |MINimum|MAXimum|DEFault} (query form) The lower limit and upper limit ranges are: value -1.0E+15 to -1.0E-15,...
Page 164 53210A Math, Graphing, and Data Logging Example: Limit Checking The following is an example of enabling and using limit checking. CONF:FREQ (@1) // configure measurement SAMP:COUN 500 // check limit on 500 rdgs CALC:STAT ON // enable math operations CALC:LIM:STAT ON // enable limit checking CALC:LIM:LOW 99.9E3;UPP 100.1E3...
Page 165 53210A Math, Graphing, and Data Logging Histograms The distribution for a given set of counter measurements (except continuous totalize and time stamp measurements) can be represented graphically using the 53210A histogram feature. The following example (Figure 6-5) represents the basic format of a counter histogram.
Page 166 53210A Math, Graphing, and Data Logging Viewing Histograms At power-on or when the front panel Preset key is pressed, numeric data is displayed. Remotely, histograms can be displayed by changing the display mode using the command: DISPlay[:WINDow]:MODE {NUMeric|HISTogram|TCHart} DISPlay[:WINDow]:MODE? (query form) The Graph key followed by the Histogram softkey enables and automatically starts histograms from the front panel.
Page 167 53210A Math, Graphing, and Data Logging Function X Max: maximum reading across all bins Channel X Min: minimum reading across all bins Histogram reading count Bin Size: (X Max – X Min)/number of bins Corresponds to bin with largest number of entries and expressed as:...
Page 168 53210A Math, Graphing, and Data Logging CALCulate2:TRANsform:HISTogram:STATe ON CALCulate2:TRANsform:HISTogram:COUNt? CALCulate2:TRANsform:HISTogram:CLEar CALCulate2:TRANsform:HISTogram:POINts CALCulate2:TRANsform:HISTogram:RANGe:AUTO CALCulate2:TRANsform:HISTogram:RANGe:AUTO:COUNt CALCulate2:TRANsform:HISTogram:RANGe:LOWer CALCulate2:TRANsform:HISTogram:RANGe:UPPer Figure 6-7 15-Bin (Point) Histogram. Histogram computation is enabled with the command: CALCulate2:TRANsform:HISTogram[:STATe] {OFF|ON} CALCulate2:TRANsform:HISTogram[:STATe]? (query form) - enables histogram computation. - disables histogram computation. Following a reset (...
Page 169 53210A Math, Graphing, and Data Logging The number of readings represented by a histogram (Figure 6-7) can be queried with the command: CALCulate2:TRANsform:HISTogram:COUNt? Setting Up the Histogram The counter builds a histogram based on number of bins (points), a lower range, and an upper range.
Page 170 53210A Math, Graphing, and Data Logging Displaying the Outer Bins Two additional bins independent of the number specified are al ways included with the histogram. The bins contain readings less than the lower range value and readings greater than the upper range value...
Page 171 53210A Math, Graphing, and Data Logging CALCulate2:TRANsform:HISTogram:RANGe:UPPer {<value>|MINimum|MAXimum|DEFault} CALCulate2:TRANsform:HISTogram:RANGe:UPPer? [{MINimum|MAXimum|DEFault}] (query form) - directly specifies the histogram lower and upper range values. The value value ranges are: -1.E+15 to -1.0E-15, 0.0, 1.0E-15 to 1.0E+15 The default lower and upper ranges and the ranges set following a reset (...
Page 172 53210A Math, Graphing, and Data Logging – When ‘Statistics’ (under the Math key) are enabled, the minimum and maximum values from the reading statistics are used. – If readings are in progress and ‘Statistics’ are off, the instrument will select a minimum and a maximum value from (up to) the last 10,000 readings taken.
Page 173 53210A Math, Graphing, and Data Logging CALCulate2:TRANsform:HISTogram:RANGe:AUTO:COUNt {<value>|MINimum|MAXimum|DEFault} CALCulate2:TRANsform:HISTogram:RANGe:AUTO:COUNt? [{MINimum|MAXimum|DEFault}] (query form) - specifies the first ‘n’ number of readings from which lower and upper value range values are obtained. readings can be specified. 1,000 The default number and the number set following a reset (...
Page 174 53210A Math, Graphing, and Data Logging Resetting the Histogram The data from which the current histogram is created is cleared by any of the following: – pressing the Reset Histogram softkey – enabling/disabling or changing any part of the histogram –...
Page 175 53210A Math, Graphing, and Data Logging Saving Readings The readings used to create the histogram can be saved to internal flash memory or to an external USB memory device as comma-separated values (CSV) in one measurement per line ASCII format.
Page 176 53210A Math, Graphing, and Data Logging For marker, zoom, and pan adjustment the decimal position (i.e. 100's, 10's, 1's) NOTE highlighted by the arrow keys sets the amount of movement (coarse or fine) for each tick of the rotary knob.
Page 177 53210A Math, Graphing, and Data Logging Returns the following comma-separated sequence describing the current histogram: lower range value upper range value number of readings taken bin data The bin data includes: number of measurements less than the lower range value,...
Page 178 53210A Math, Graphing, and Data Logging Trend Charts Reading trends for a given number of counter measurements (except continuous totalize) or timestamps can be represented within a 53210A trend chart, also known as a run chart. Figure 6-8 shows the components of a typical counter trend chart.
Page 179 53210A Math, Graphing, and Data Logging Viewing Trend Charts At power-on or following a reset ( ) or instrument preset (Preset), numeric *RST data is displayed. The display can be changed to a trend chart by changing the display mode using the command:...
Page 180 53210A Math, Graphing, and Data Logging Figure 6-9 Trend Chart Configuration and Control. Trend Chart Boundaries The trend chart boundaries (Y Max and Y Min) can be set automatically (AutoScale On) or manually (AutoScale Off) using the menus under the Options...
Page 181 53210A Math, Graphing, and Data Logging Clearing the Trend Chart Clearing the trend chart clears reading memory and restarts the reading count on the next trigger received. Saving Readings The readings represented by the trend chart can be saved to internal flash memory or to an external USB memory device as comma-separated values (CSV) in one measurement per line ASCII format.
Page 182 53210A Math, Graphing, and Data Logging Zoom & Markers Window For marker, zoom, and pan adjustment the decimal position (i.e. 1000's, 100's, NOTE 10's, 1's) highlighted by the arrow keys sets the amount of movement (coarse or fine) for each tick of the rotary knob.
Page 183 53210A Math, Graphing, and Data Logging Show All updates the trend window to represent the current reading count. The reading indices are 0 and the Count value, and zoom and pan are also reset. Reading Decimation The trend window displays a maximum of 100 readings. When greater than 100 readings are displayed, the readings are decimated - grouped together and represented by decimation points.
Page 184 53210A Math, Graphing, and Data Logging There are 1,000 readings in each decimation group in Figure 6-10 (100,000 readings/100 points displayed). The number of readings in each group changes if Show All is pressed and readings continue to be taken.
Page 185 53210A Math, Graphing, and Data Logging Data Logging The data logging feature of the 53210A counter allows you to log and analyze up to 1,000,000 readings. Data logging is enabled and configured from the front panel only, and is available with all counter measurements except continuous totalizing.
Page 186 53210A Math, Graphing, and Data Logging Configuring the Data Logger All logged readings are saved in the counter’s internal flash memory or to an external USB storage device after logging is complete. The readings are viewable in trend (run) chart format while logging is in progress and when complete.
Page 187 53210A Math, Graphing, and Data Logging Setting the Duration In terms of Time, the data logging duration is specified in format. The hh.mm.ss value is set using the rotary knob and arrow keys, or using the [Shift]ed numeric keys. By highlighting specific digits in the time window, greater resolution (i.e.
Page 188 53210A Math, Graphing, and Data Logging The maximum delay setting is 99:00:00. Starting the Data Logger Pressing the Run softkey enables data logging. Data logging begins following any specified start delay when a valid path/file exists. A default path and file name of: Internal\DataLog is used when the data logger application is started.
Page 189 53210A Math, Graphing, and Data Logging Function Channel Current Reading Count (memory) Trend Window (100 points) reading indices time or number of readings remaining Figure 6-12 Trend Chart Display During Data Logging. When logging is complete, the Marker, Pan, and Zoom softkeys can be used review the data.
Page 190 53210A Math, Graphing, and Data Logging Graphics Functions and Reading Memory Figure 6-13 summarizes the effects on reading memory when statistics and histograms are reset, and when trend charts are cleared. reading memory (record) (record) Reset Histogram: Reset Stats: - clears current histogram (record)
Page 191 Reading Formats and Data Flow Counter File System The Keysight 53210A counter allow you to specify the measurement (reading) format and storage location - both of which affect throughput speed. This chapter explains how data formats are set and the movement and storage of...
Page 192 8-bit data bytes which follow. Format is set following an instrument reset ( ) or front panel preset ASCII *RST (PRESet). A line feed (LF) and End-Or-Identify (EOI) follow the last reading in both formats. Keysight 53210A User’s Guide...
Page 193 ) or front panel preset (Preset), the byte order is set to *RST NORMal. Reading Transfer Size Each reading read from the output buffer in ASCII format is 23 bytes. Each readings in REAL format is eight bytes. Keysight 53210A User’s Guide...
Page 194 USB Memory Device READ? (measurements) Figure 7-1 Data Flow within the 53210A Counter. Reading locations include the front panel, read ing memory (volatile), output buffer, internal flash memory (non-volatile), and external USB memory. The commands which determine data flow are listed in...
Page 195 Reading memory has the following attributes: 1 reading memory is cleared after a function change, during execution of the , or command, after cycling power, or READ? INITiate:IMMediate MEASure? following an instrument reset ( ) or preset ( *RST SYSTem:PRESet Keysight 53210A User’s Guide...
Page 196 READ? Example // frequency meas of 500 kHz signal with uHz resolution CONF:FREQ 500E3, 1E-6, (@1) // configure counter TRIG:COUN 1 // set trigger count SAMP:COUN 10 // take 10 readings READ? // read readings when complete Keysight 53210A User’s Guide...
Page 197 “Data corrupt or stale” is generated. Readings are transferred in Definite-Length Block format (Table 7-1), whether in ASCII or REAL (binary) format ( subsystem). The ‘oldest’ reading is FORMat transferred first (first in - first out). Keysight 53210A User’s Guide...
Page 198 If the data format is REAL ( subsystem), the readings are transferred in FORMat Definite-Length Block format (Table 7-1). The ‘oldest’ reading is transferred first (first in - first out). Keysight 53210A User’s Guide...
Page 199 A typical response showing a subset of the data is: +4.999962418998650E+005 HZ ...+4.999962370997962E+005,+4.999962418998650E+005,+4.999962407190446E+ 005,+4.999962443559675E+005, ... Querying the Reading Count The total number of readings in memory at any given time can be determined with the command: Keysight 53210A User’s Guide...
Page 200 (memory overflow) if data is not retrieved before memory fills. To prevent memory overflow, a reading threshold is set and monitored. When the number of readings in memory reaches the threshold, all readings in memory at that time are retrieved. Keysight 53210A User’s Guide...
Page 201 // loop until all readings complete For (cnt=0;cnt<1.25E6;cnt +=10000) {spoll=STAT:OPER:COND?; // serial poll condition reg sleep (100) // wait 100 ms }while !(spoll&4096) // repeat until threshold is reached R? 10E3 // retrieve readings from memory 10k at a time Keysight 53210A User’s Guide...
Page 202 Files are created within folders on the root directory, or within sub-folders relative to the root directory. The relationship of folders and files in internal flash memory and on the USB drive is shown in Figure 7-2. Figure 7-2 Folders and Files within Internal Memory and USB Storage. Keysight 53210A User’s Guide...
Page 203 Formats and Data Flow Creating Folders and Files in Flash Memory and on the USB Drive Folders and files are created in instrument memory and on a USB drive as described in the following sections. Creating Folders Keysight 53210A User’s Guide...
Page 204 3 Repeat until the folder name is complete. Use the left arrow key (<) to backspace and change a character. Changing the character to a space erases the character. Press ‘Create Folder’ to create the folder. Keysight 53210A User’s Guide...
Page 205 (“INT:\”). Creating Data Files See “Histograms” or “Trend Charts” and “Data Logging” in Chapter 6 information on storing measurement data from the front panel. Keysight 53210A User’s Guide...
Page 206 MMEM:CDIR “USB:\dut_1” // specify a current folder CONF:FREQ 100E3,(@1) // configure measurement SAMP:COUN 50 // set 50 measurements INIT // initiate measurements *WAI // wait for readings to complete MMEM:STOR:DATA RDG_STORE, “data1.csv” // create file, copy Keysight 53210A User’s Guide...
Page 207 Instrument states can be stored in the instrument’s internal flash memory or on a USB memory device and recalled later to restore a specific configuration (Figure 7-2). The commands used to store and load counter states are: MMEMory:STORe:STATe <“file”> MMEMory:LOAD:STATe <“file”> Keysight 53210A User’s Guide...
Page 208 (Internal) or on the USB drive (External). If folders are not visible, press ‘Browse’ again to view the directory structure. Keysight 53210A User’s Guide...
Page 209 (see MMEMory:MDIRectory The combination of folder and file name cannot exceed 240 characters, and cannot contain the characters \ / : * ? “ < > |. Preference files have a .prf extension. Keysight 53210A User’s Guide...
Page 210 ‘ ’ and will overwrite any state saved there. All parameters of the counter’s state are saved with the exception of “user-preference” parameters such as those which configure the front panel display. Keysight 53210A User’s Guide...
Page 211 MEMory:STATe:VALid? {0|1|2|3|4} queries the specified state location. If ‘0’ is returned the location is empty. If ‘1’ is returned a valid state exists. For example: Keysight 53210A User’s Guide...
Page 212 //verify a valid state is stored in location 3; 0 = no state //saved, 1 = valid state in location 3 MEM:STAT:VAL? 3 User-Defined Power-On States The 53210A counter can be set to power-up from one of five saved state locations or from a state file (Figure 7-2). For this to occur:...
Page 213 MEM:STAT:REC:SEL “test_A.sta” // recall file at power-on //when power is cycled, state test_A.sta is recalled When shipped from the factory, automatic state recall is d isabled NOTE (MEM:STAT:REC:AUTO OFF). With state recall disabled , factory defaults (*RST) are set at power-on. Keysight 53210A User’s Guide...
Page 214 Selecting Last using the ‘Power On’ soft key will recall the instrument state at the time the counter was last turned off (state location 0). With Factory selected, the counter will power-up in its factory-set state. Keysight 53210A User’s Guide...
Page 215 (external memory device). If the file deleted is not in the specified current directory, is an absolute folder path beginning with ‘\’ and starting at path the root folder. The file name must include the file extension. For example: Keysight 53210A User’s Guide...
Page 216 State files saved in state locations 0 - 4 can also be deleted with the commands: MEMory:STATe:DELete {0|1|2|3|4} MEMory:STATe:DELete:ALL //delete the contents of state location 2 MEM:STAT:DEL 2 //delete the contents of all numeric state locations MEM:STAT:DEL:ALL Deleting Folders and Files from the Front Panel Keysight 53210A User’s Guide...
Page 217 Use the front panel knob to highlight the desired file. 3 Press ‘Select’ to delete the file. Note, pressing ‘Select’ deletes the state file immed iately. Keysight 53210A User’s Guide...
Page 218 (external memory device). If the file copied or moved is not in the specified current folder ( in the source and destination drives must be an MMEMory:CDIRectory path absolute folder path beginning with ‘\’. File names must include the extension. Keysight 53210A User’s Guide...
Page 219 (.sta) files per folder can be obtained using the following commands. In addition to the list of files, the commands also provide the total amount of memory used and the total amount of memory available (free) on the specified drive. Keysight 53210A User’s Guide...
Page 220 USB CATalog memory device containing a sub-folder plus a .csv data file, a .dat data file, and a state file are given as follows: MMEMory:CATalog[:ALL]? 253657088,519798784,"data1.csv,ASC,12500","state1.sta,STAT,860","data2. dat,BIN,1600","dut_a,FOLD,0" MMEMory:CATalog:DATA? 253657088,519798784,"data1.csv,ASC,12500","data2.dat,BIN,1600" MMEMory:CATalog:STATe? 253657088,519798784,"state1.sta,STAT,860" Keysight 53210A User’s Guide...
Page 221 Keysight 53210A 350 MHz RF Counter User’s Guide Instrument Status Keysight 53210A Status System This chapter covers the status registers used to monitor conditions within the 53210A counter.
Page 222 Instrument Status Instrument Locked Global Error Figure 8-1 The 53210A Status System. Keysight 53210A User’s Guide...
Page 223 Instrument Status Keysight 53210A Status System This chapter provides an overview of the 53210A Status System. Refer to the subsystem and the IEEE-488 commands within the Programmer’s STATus Reference for bit definitions and additional information. Questionable Data Register Group The counter’s Questionable Data Register Group monitors the following conditions and events within the counter: –...
Page 224 – battery operation – battery charge status – measurement in progress – waiting for trigger – internal reference oscillator in use – remote interface lock and remote interface errors – configuration change – reading memory threshold reached Keysight 53210A User’s Guide...
Page 225 Bits within the (operational) event register are enabled with the command: STATus:OPERation:ENABle <enable> STATus:OPERation:ENABle? (query form) – : decimal value corresponding to the binary-weighted sum of the bits in enable the register. For example, to enable the bit monitoring low (critical) battery charge: STAT:OPER:ENAB 4 Keysight 53210A User’s Guide...
Page 226 – : decimal value corresponding to the binary-weighted sum of the bits in enable the register. For example, to enable the bit monitoring command syntax errors: *ESE 32 returns the weighted-sum of all enabled bits. *ESE? Keysight 53210A User’s Guide...
Page 227 : decimal value corresponding to the binary-weighted sum of the bits in enable the register. For example, to enable the bit representing the Questionable Data Register Group: *SRE 8 Chapter 7 and Programmer’s Reference contain examples using the STATus subsystem. Keysight 53210A User’s Guide...
Page 228 Instrument Status THIS PAGE HAS BEEN INTENTIONALLY LEFT BLANK. Keysight 53210A User’s Guide...
Page 229 Keysight 53210A 350 MHz RF Counter User’s Guide 53210A Error Messages Appendix A contains a description of the error messages associated with the 53210A RF counter.
Page 230 53210A Error Messages Table A-1 53210A Error Message Descriptions. Code Message Description Command Errors -100 Command Error Generic syntax error - a Command Error as has occurred. An invalid character is present in the command’s header or in a -101 Invalid character parameter.
Page 231 53210A Error Messages Table A-1 53210A Error Message Descriptions. Code Message Description A number was specified in the command header or in a parameter -128 Numeric data not allowed where numeric data is not allowed. An error was detected in the suffix (units) of a numeric parameter,...
Page 232 53210A Error Messages Table A-1 53210A Error Message Descriptions. Code Message Description An expression was encountered at an instance where it is not -178 Expression data not allowed allowed by the instrument. Execution Errors A password-protected command or query could not be executed...
Page 233 53210A Error Messages Table A-1 53210A Error Message Descriptions. Code Message Description Internal flash memory or the USB device has no memory space -254 Med ia full available to create the folder or file, or to perform the file operation.
Page 234 If this type of error occurs cycle power -310 I2C Comms Failure again. If the error remains, contact Keysight with a complete description of the error message. Calibration memory lost; The instrument was unable to reference calibration data in...
Page 235 A LAN network error has occurred or there is a possible hardware failure. Run the instrument self-test to determine if a hardware +110 LXI mDNS Error failure exists. If so, contact Keysight. Not able to execute while instrument is +263 A command was received while a measurement is in progress...
Page 236 53210A Error Messages Table A-1 53210A Error Message Descriptions. Code Message Description The input signal present on the channel is greater than or equal to Cannot reset input protection; high +302 + 10Vp when a reset of the relay was attempted (key or using vol tage present INPut:PROTection:CLEar).
Page 237 See “Resetting the Security Code to a Null” in the 53210A Service Guide for details. A calibration cannot be performed when calibration memory is secured. See “To Unlock The Counter For Calibration” and “To Calibration error;...
Page 238 53210A Error Messages Table A-1 53210A Error Message Descriptions. Code Message Description Channel 2 calibration signal power level The power level of the calibration signal was outside the expected +714 error range of the specified level. Channel 2 calibration signal frequency...
Page 239 53210A Error Messages Table A-1 53210A Error Message Descriptions. Code Message Description Sel f-Test failed: +904 main CPU error accessing boot environment Sel f-Test failed: Verify and if necessary, install the latest firmware update and +905 failed to read FPGA revision re-run the self-test.
Page 240 53210A Error Messages THIS PAGE HAS BEEN INTENTIONALLY LEFT BLANK. Keysight 53210A User’s Guide...
Page 241 53100 series levels battery disabling for firmware creating data files reading the battery level updates creating folders beeper enabling creating state files block data transfers enabling histograms Keysight 53210A User’s Guide...
Page 242 Gate Out BNC setting minimum and maxi- gate signal polarity mum bin ranges frequency setting up file system measurements viewing data files gate signal threshold host name and IP address Keysight 53210A User’s Guide...
Page 243 USB address string moving average filter adding instruments instrument help moving files interface configuration instrument overview Mx-B LAN cards, multiple instrument states limit checking Interactive IO clearing limits interactive IO Keysight 53210A User’s Guide...
Page 244 Questionable Data register example slope clearing scaling functions threshold Keysight 53210A User’s Guide...
Page 245 Keysight 53210A User’s Guide...
Page 246 THIS PAGE HAS BEEN INTENTIONALLY LEFT BLANK. Keysight 53210A User’s Guide...
Page 247 This information is subject to change without notice. Always refer to the Keysight website for the latest revision. © Keysight Technologies 2011 - 2020 Edition 4, July 2021 Printed in Malaysia  53210-90001 www.keysight.com...
Page 248 Compteur RF 350 MHz Keysight 53210A Guide d’utilisation...
Page 249 MENT, LES GARANTIES DE QUALITÉ utilisées pour la livraison du logiciel au de la société. MARCHANDE ET D'ADÉQUATION À UN public. De ce fait, Keysight fournit le USAGE PARTICULIER. KEYSIGHT NE Marques Logiciel aux clients du gouvernement SAURAIT EN AUCUN CAS ÊTRE TENUE des États-Unis sous la licence commer-...
Page 250 Mises à jour/licences du logiciel Keysight développe régulièrement des mises à jour du logiciel pour corriger des défauts connus et améliorer le produit. Pour rechercher des mises à jour du logiciel et la dernière version de la documentation relative à votre produit, consultez la page Produit du site : www.keysight.com/find/53210A...
Page 251 Technologies Sales pour de plus amples informations sur la gamme complète de programmes d’assistance. Certification Keysight Technologies certifie que ce produit était conforme à ses spécifications publiées au moment de son expédition par l’usine. Keysight Technologies certifie, en outre, la traçabilité de ses mesures d’étalonnage avec l’institut américain NIST (National Institute of Standards and Technology), dans les limites autorisées par...
Page 252 Recyclage de la batterie au lithium Les compteurs 53210A sont pourvus d’une batterie cellulaire au lithium de 3 V. Keysight recommande le remplacement de cette batterie tous les ans, à l’intervalle d’étalonnage d’un an de l’appareil. La procédure de remplacement est décrite dans le guide d’entretien des appareils 53210A.
Page 253 ». Mise à la terre de l’appareil L’appareil Keysight 53210A est équipé d’une fiche d’alimentation avec mise à la terre. Afin de réduire les risques d’électrocution, son châssis et son capot doivent être relis à une prise de terre. La broche de terre doit être fermement raccordée à...
Page 254 à l’appareil. Pour toute opération d’entretien ou de réparation, renvoyez l’appareil à un bureau de vente et de service après-vente Keysight afin d’être certain que les dispositifs de sécurité seront préservés. En cas de dommages Les appareils endommagés ou défectueux doivent être désactivés et protégés contre toute utilisation involontaire jusqu’à...
Page 255 Ne raccordez pas les voies d’entrées de l’appareil 53210A à la tension AVERTISSEMENT secteur ou aux circuits dérivés du secteur. L’appareil doit être utilisé uniquement dans des applications CAT I (isolées du secteur). N’utilisez pas d’autres applications de catégorie de mesure CEI (CAT II, CAT III ou CAT IV).
Page 256 à ces emplacements. Fonctionnement sur batterie Lorsque l’appareil 53210A fonctionne sur batterie (Option 300), veillez à respecter les avertissements suivants pour éviter d’endommager l’appareil et de vous exposer à des risques d’électrocution et à des blessures graves : Raccordez le châssis de l’appareil à...
Page 257 Support technique et commercial Pour contacter Keysight pour obtenir un support technique et commercial, consultez les liens d'assistance des sites Web Keysight suivants : – www.keysight.com/find/53210A (informations et support spécifiques au produit, mises à jour logicielles et documentation) –...
Page 258 ........26 Keysight 53210A Guide d’utilisation...
Page 259 ......47 Installation des logiciels du compteur 53210A et configuration des interfac- Configuration logicielle requise .
Page 260 ........103 Conditionnement du signal d’entrée du 53210A Caractéristiques des voies...
Page 261 ....188 Journalisation des données du compteur 53210A ....195 Fonctions graphiques et mémoire de mesures...
Page 262 État de l’appareil Système d’état du compteur Keysight 53210A ....239 Groupe de registres Questionable Data (données douteuses) ..239 Groupe de registres Standard Operation (fonctionnement standard) Registre des événements standard...
Page 263 CETTE PAGE EST BLANCHE INTENTIONNELLEMENT. Keysight 53210A Guide d’utilisation...
Page 264 .....25 Figure 1-3 Organisation du guide d’utilisation de l’appareil 53210A Figure 2-1 Page d’accueil de l’interface Web du compteur 53210A Figure 2-2 Fenêtre des commandes SCPI de l’interface Web . . .55 Figure 2-3 Lancement d’Keysight Connection Expert...
Page 265 ..155 Figure 6-2 Affichage du compteur 53210A avec les fonctions de mise à l’échelle activées ......158...
Page 266 ....204 Tableau 7-2 Commandes s’appliquant au flux de données ..207 Tableau A-1 Description des messages d’erreur de l’appareil 53210A Keysight 53210A Guide d’utilisation...
Page 267 CETTE PAGE EST BLANCHE INTENTIONNELLEMENT. Keysight 53210A Guide d’utilisation...
Page 268 Bienvenue. Ce guide de l’utilisateur contient des informations sur la configuration et l’utilisation du compteur RF Keysight 53210A 350 MHz. Le compteur 53210A est un appareil LXI de classe C d’une largeur de 1/2 module 2U. Les références de largeur de 1/2 module 2U désignent les dimensions physiques du 53210A par rapport aux dimensions d’une armoire EIA montable en...
Page 269 Préparation avant utilisation Figure 1-1 Compteur/fréquencemètre universel 53210A. Keysight 53210A Guide d’utilisation...
Page 270 Préparation avant utilisation Aperçu des panneaux avant et arrière Figure 1-1 illustre les panneaux avant et arrière du compteur RF Keysight 53210A 350 MHz. Panneau avant Les zones grisées du panneau avant représente les touches qui effectuent des fonctions semblables. Elles font l’objet d’une brève description ci-dessous.
Page 271 Celui situé sur le panneau arrière permet de commander l’appareil (E/S). Pour plus d’informations sur le flux de données, reportez-vous au Chapitre 7 Panneau arrière Le panneau arrière du 53210A illustré par la Figure 1-1 comprend l’option 201 (entrée parallèle du panneau arrière) et l’option 400 de l’interface GPIB. Vous trouverez, ci-dessous, une brève description des bornes du panneau arrière.
Page 272 D. USB et LAN : ports d’entrée/sortie (E/S) standard. La configuration de ces ports et de l’interface GPIB en option est décrite au Chapitre 2 Affichage Figure 1-2 présente la disposition de l’écran du 53210A. Status Indicators Input Settings RMT: remote (LAN, USB, GPIB) operation : measurement start edge...
Page 273 Préparation avant utilisation À propos de l’appareil Cette section dresse la liste des accessoires fournis avec le compteur 53210A et contient des informations sur les environnements de fonctionnement et de stockage, ainsi que les conditions électriques requises. Accessoires et manuels fournis Les accessoires suivants sont livrés en standard avec le compteur 53210A :...
Page 274 – Guide d’entretien des appareils Keysight 53210A/53220A/53230A (référence 53220-90010) L’option 0B0 du 53210A (supprimer les manuels imprimés) est l’option de documentation produit par défaut. Si l’option 0B0 a été commandée, seul le didacticiel de prise en main et le CD-ROM 53210A/53220A/53230A Product Reference sont fournis avec l’appareil.
Page 275 Pour plus d’informations, reportez-vous aux consignes de sécurité décrites au REMARQUE début de ce guide. Pour obtenir la liste complète des spécifications du produit 53210A, reportez-vous à la fiche technique fournie sur le CD-ROM 53210A/ 53220A/53230A Product Reference (réf. 53220-13601) ou sur le site Web à l’adresse : www.keysight.com/find/53210A...
Page 276 Si l’appareil ne s’allume toujours pas, que le ventilateur de refroidissement ne fait pas de bruit ou que l’écran de la face avant est éteint à la mise sous tension de l’appareil, retournez-le à Keysight en vue de sa réparation.
Page 277 Ultra High-Stability (Option 010). L’option 300 de batterie fournit une alimentation de veille à l’OCXO si le 53210A est débranché du secteur. Reportez-vous à la section Alimentation de veille à l’oscillateur de référence du Chapitre 3...
Page 278 En cas de fonctionnement sur batterie, le châssis de l’appareil peut flotter jusqu’au potentiel du signal mesure fourni par l’utilisateur. Avec l’option 300 de batterie installée et activée, vous pouvez utiliser le 53210A sur batterie pendant trois heures. Si vous débranchez l’appareil du secteur lorsque la batterie est activée, le compteur passe automatiquement en mode de fonctionnement sur batterie sans interruption.
Page 279 à l’aide de la commande : SYSTem:BATTery:STATus? La commande renvoie la valeur si l’appareil est branché sur secteur ou BATT s’il fonctionne sur batterie. Le tableau suivant décrit le fonctionnement sur batterie : Keysight 53210A Guide d’utilisation...
Page 280 à un arrêt par la batterie. Pour obtenir la liste complète des spécifications de batterie et du produit REMARQUE 53210A, reportez-vous à la fiche technique fournie sur le CD-ROM 53210A/ 53220A/53230A Product Reference (référence 53220-13601) ou sur le site Web à l’adresse : www.keysight.com/find/53210A...
Page 281 Utilisation de l’aide intégrée L’aide de l’appareil est disponible en maintenant enfoncée n’importe quelle touche ou touche de fonction du panneau avant. Appuyez sur Help pour sélectionner d’autres rubriques d’aide, notamment des exemples de mesure depuis le panneau avant. Keysight 53210A Guide d’utilisation...
Page 282 à quel moment la fonction AutoDigits est réglée sur On. Lorsque Graph est sélectionnée, les données sont affichées dans un diagramme de tendances ou un histogramme. Les diagrammes de tendances et histogrammes sont décrits au Chapitre 6 Keysight 53210A Guide d’utilisation...
Page 283 Le format sélectionné s’applique aussi aux valeurs numériques des diagrammes de tendances, des histogrammes, des tests de limites, etc. Séparateur décimal Le séparateur décimal entre l’entier et la partie fractionnelle de la mesure peut être un point décimal (.) ou une virgule (,). Keysight 53210A Guide d’utilisation...
Page 284 (ex. : 10.967 342 515 MHz) On : une virgule (,) ou un point décimal (.) est inséré entre chaque groupe de trois chiffres selon le séparateur décimal sélectionné. point décimal : 10.967,342,515 MHz virgule : 10 967,3420,515 MHz Keysight 53210A Guide d’utilisation...
Page 285 économiser l’énergie de l’appareil. Vous pouvez régler la luminosité de l’écran pour une visualisation optimale dans différents environnements. Sachez que lorsque l’écran est éteint, la pression d’une touche quelconque le rallume. Keysight 53210A Guide d’utilisation...
Page 286 (format portable network graphics (bitmap)). Vous pouvez enregistrer les fichiers dans la mémoire flash interne ou sur un périphérique USB externe. Pour plus d’informations sur la sélection de chemins d’accès et la création de noms de fichier, reportez-vous au Chapitre 7 Keysight 53210A Guide d’utilisation...
Page 287 La langue sélectionnée reste active tant que vous n’en changez pas à l’aide de la séquence de touches indiquée. Sachez que les intitulés des touches de fonction sont en anglais uniquement. Keysight 53210A Guide d’utilisation...
Page 288 La désactivation de l’avertisseur supprime le signal sonore. Remarque : le réglage de l’avertisseur n’a pas d’incidence sur le bruit que font les touches de la face avant lorsque vous appuyez dessus. Keysight 53210A Guide d’utilisation...
Page 289 : 0-59.999 L’horloge en temps réel est sauvegardée sur batterie et conserve la date et l’heure lorsque l’appareil est hors tension. Il n’existe pas de réglage automatique ou de retour automatique à la date et l’heure actuelles. Keysight 53210A Guide d’utilisation...
Page 290 Base de temps Les mesures du compteur 53210A sont basées sur un oscillateur de référence, également appelé horloge interne/externe ou base de temps. Un signal d’oscillateur de référence valide doit être présent pour que les mesures puissent s’effectuer.
Page 291 Slow : règle la fréquence minimale pour le niveau automatique sur 50 Hz. Fast : règle la fréquence minimale pour le niveau automatique sur 10 kHz. Pour plus d’informations sur le niveau automatique, lisez la section « Niveau de seuil et sensibilité » au Chapitre 4 Keysight 53210A Guide d’utilisation...
Page 292 Préparation avant utilisation Mode d’émulation du compteur série Keysight 53100 Le mode d’émulation du compteur 53210A permet d’utiliser le jeu de commandes SCPI de l’appareil Keysight 53181A avec le compteur. Vous pouvez également activer le mode d’émulation avec la commande : SYSTem:LANGuage "<langage>"...
Page 293 Préparation avant utilisation La documentation sur le jeu de commandes de l’appareil 53181A n’est pas fournie avec cet appareil (53210A). L’utilisation d’un jeu de commandes SCPI plus anciennes est déconseillé, mais reste possible pour les clients qui le souhaitent. Verrouillage de l’appareil Vous pouvez sécuriser le compteur 53210A conformément à...
Page 294 (LAN, USB, GPIB). De ce fait, la plupart des sections indiquent la séquence des touches du panneau avant à utiliser, ainsi que les commandes SCPI correspondantes. Par exemple : -------------------------------------------------------------------------------- Vous pouvez régler l’impédance d’entrée du compteur 53210A sur 50 ou 1 M à Ω...
Page 295 Signal Conditioning Triggering / Gating Chapter 4 Chapter 5 Measurements Math and Graphs Chapter 3 Chapter 6 Status Conditions Formats / Data Flow Chapter 8 Chapter 7 Figure 1-3 Organisation du guide d’utilisation de l’appareil 53210A Keysight 53210A Guide d’utilisation...
Page 296 74 Ce chapitre contient des informations sur les bibliothèques d’E/S, les pilotes et les interfaces utilisées pour programmer le 53210A dans certains environnements de développement. Ce chapitre présente également l’utilisation de l’interface Web du compteur et fournit des informations sur la mise à jour du microprogramme de...
Page 297 Configuration logicielle requise Les environnements disponibles pour programmer le 53210A dépendent des bibliothèques d’E/S et des pilotes installés. Le logiciel d’E/S fourni avec le 53210A est disponible dans le CD-ROM suivant : – Keysight Automation-Ready : Keysight IO Libraries Suite Les pilotes IVI-C et IVI-COM de l’appareil sont disponibles sur la page Web :...
Page 298 Cette section décrit les pages Web et les fenêtres utilisées principalement pour REMARQUE programmer le 53210A. Cliquez sur le lien Help with this Page associé à chaque page Web pour en savoir plus sur les fonctions ou les pages non décrites dans ce manuel.
Page 299 Installation des logiciels du compteur 53210A et configuration des interfaces Obtention de l’adresse IP Allumez le compteur et ouvrez l’interface Web. Patientez quelques instants jusqu’à ce que l’adresse IP du compteur soit attribuée (via DHCP ou AUTO IP). L’adresse IP est visible sur le panneau avant du compteur, comme indiqué.
Page 300 Installation des logiciels du compteur 53210A et configuration des interfaces Configuration du navigateur Dans certaines configurations de réseau, un serveur proxy risque de bloquer l’accès à l’appareil (message du type « impossible d’afficher la page ») une fois que l’adresse IP est entrée. Dans ce cas, vous devez configurer le proxy depuis le navigateur pour qu’il ne soit pas utilisé...
Page 301 Bien que vous n’ayez besoin d’aucun autre pilote ou d’aucune autre bibliothèque REMARQUE pour utiliser l’interface Web, vous pouvez également y accéder depuis ACE (Keysight Connection Expert). Pour en savoir plus, lisez la section « Accès à l’interface Web depuis Keysight Connection Expert ». Présentation de l’Interface Web Cette section présente l’interface Web du compteur.
Page 302 Installation des logiciels du compteur 53210A et configuration des interfaces Programmation du compteur Sélectionnez l’icône Remote Control (la seconde en partant du haut) dans la page d’accueil pour ouvrir la fenêtre Interactive IO indiquée dans la Figure 2-2. Dans cette fenêtre, vous pouvez envoyer des commandes SCPI à l’appareil.
Page 303 Installation des logiciels du compteur 53210A et configuration des interfaces Vous pouvez envoyer à l’appareil n’importe quelle commande du jeu de commandes SCPI du compteur. Les commandes de requête comprenant un « ? » renvoient des données et peuvent être envoyées avec Send & Read, une fois la commande entrée.
Page 304 Les bibliothèques d’E/S (VISA et VISA-COM) doivent être installées avant REMARQUE d’installer d’autres pilotes d’E/S (comme IVI-C, IVI-COM). Les bibliothèques d’E/S et utilitaires Keysight sont souvent mises à jour de sorte REMARQUE à apporter d’autres fonctionnalités et améliorations. Les figures illustrées dans ce chapitre présentent la version la plus récente d’Keysight IO Libraries...
Page 305 Installation des logiciels du compteur 53210A et configuration des interfaces Tableau 2-2 Configuration système requise pour Keysight IO Libraries Suite Système Windows XP (SP 3 ou supérieur) Windows Vista /Windows 7 d’exploitation éd itions 32/64 bits 1 GHz 32 bits (x86)
Page 306 Keysight IO Libraries en installant l’architecture VISA Keysight en mode parallèle. Vous trouverez de plus amples informations sur le fonctionnement en mode parallèle dans l’aide d’Keysight IO Libraries Suite (disponible une fois l’installation terminée) dans la rubrique « Using Keysight’s and Other Vendors’...
Page 307 Durant l’installation de l’application Keysight IO Libraries, les interfaces d’E/S (LAN, USB, GPIB) détectées sur l’ord inateur sont configurées. Cette section contient des informations pour ajouter l’appareil 53210A à ces interfaces par programmation, via l’utilitaire Keysight Connection Expert. Les connexions LAN/USB/GPIB simultanées à l’appareil sont autorisées.
Page 308 Installation des logiciels du compteur 53210A et configuration des interfaces Configuration de l’interface LAN Le compteur étant connecté à l’interface LAN, l’adresse IP peut être lue depuis le panneau avant, de la manière suivante. Une fois que l’adresse IP s’affiche, lancez l’utilitaire Connection Expert en cliquant sur l’icône Keysight IO Control, puis en sélectionnant Keysight Connection Expert...
Page 309 Figure 2-3 Lancement d’Keysight Connection Expert Localisation d’appareils Keysight Connection Expert ouvre un écran et une fenêtre de bienvenue similaires à ceux illustrés dans la Figure 2-4 Les interfaces distantes configurées durant l’installation s’affichent dans la colonne gauche (volet Explorer) et leurs propriétés dans la colonne droite (volet Properties).
Page 310 Installation des logiciels du compteur 53210A et configuration des interfaces Figure 2-4 Fenêtre de l’interface d’Keysight Connection Expert Keysight 53210A Guide d’utilisation...
Page 311 Installation des logiciels du compteur 53210A et configuration des interfaces Utilisation du protocole Sockets Pour atteindre des performances optimales, les appareils ajoutés à la configuration LAN peuvent également utiliser le protocole Sockets. Pour utiliser cette connexion, sélectionnez LAN Instrument dans le menu (Figure 2-4).
Page 312 à utiliser. L’adresse se situe dans la plage 169.254.1.1 à 169.254.255.255. Noms d’hôte Le 53210A a un nom d’hôte par défaut. Le format du nom d’hôte est le suivant : A-53210A-nnnnn où nnnnn sont les cinq derniers chiffres du numéro de série de l’appareil.
Page 313 Installation des logiciels du compteur 53210A et configuration des interfaces Adressage de l’appareil Pendant la programmation, l’accès au 53210A est effectué par le biais de sa chaîne d’adresse, elle-même constituée d’une adresse IP : TCPIP0::169.254.2.30::inst0::INSTR(VXI-11) TCPIP0::169.254.2.30::5025::SOCKET(Sockets) ou d’un nom d’hôte : TCPIP0::A-53210A-00050.keysight.com::inst0::INSTR...
Page 314 Installation des logiciels du compteur 53210A et configuration des interfaces Configuration de l’interface USB Le 53210A est un appareil prenant en charge une connectivité USB 2.0 haut débit. La connexion à l’appareil se fait via le connecteur USB de type B, situé à l’arrière.
Page 315 Installation des logiciels du compteur 53210A et configuration des interfaces La chaîne d’adresse USB Lorsque vous programmez le 53210A sur USB, l’adresse USB de l’appareil figure dans la chaîne d’adresse, comme suit : USB0::2391::1287::0123456789::0::INSTR Pour simplifier l’adressage durant la programmation, un alias VISA peut être attribué...
Page 316 REMARQUE GPIB est présente sur votre ordinateur L’accès au 53210A par programmation est également possible via l’interface GPIB (option 400). Les câbles GPIB peuvent se raccorder à l’ordinateur selon une configuration en étoile (tous les câbles directement raccordés à l’ordinateur) ou linéaire (appareil à...
Page 317 Installation des logiciels du compteur 53210A et configuration des interfaces Figure 2-7 Sélection de l’adresse GPIB L’adresse GPIB est visible sur le panneau avant du compteur, comme indiqué ci-dessous. Keysight 53210A Guide d’utilisation...
Page 318 Installation des logiciels du compteur 53210A et configuration des interfaces La chaîne d’adresse GPIB Lorsque vous programmez le 53210A sur GPIB, l’adresse GPIB de l’appareil figure dans la chaîne d’adresse, comme suit : GPIB0::3::INSTR Modification de l’adresse GPIB Pour modifier l’adresse GPIB, sélectionnez GPIB Address et utilisez le bouton rotatif ou les touches numériques précédées de la touche Shift pour définir...
Page 319 (Tableau 2-1) à l’appareil 53210A. Interactive IO, accessible depuis n’importe quelle interface d’E/S de l’ordinateur, vous permet d’envoyer à l’appareil des commandes du jeu de commandes SCPI du 53210A. Vous pouvez également faire votre choix dans un menu de commandes courantes IEEE-488 (ex. : *IDN?, *RST, *TST?).
Page 320 (*TST?) au 53210A, vous serez peut-être amener à augmenter le délai d’expiration pour permettre le renvoi des résultats. Pour ce faire, accédez à l’onglet Options de la fenêtre Interactive IO. L’autotest du 53210A prend environ sept secondes. Keysight 53210A Guide d’utilisation...
Page 321 Installation des logiciels du compteur 53210A et configuration des interfaces Mise à jour du microprogramme et des pilotes Les éventuelles mises à jour du microprogramme et des pilotes du 53210A sont disponibles sur le Web. Cette section contient des informations sur la recherche et le téléchargement de mises à...
Page 322 à jour du microprogramme. Téléchargement et installation de l’utilitaire de mise à jour Vous pouvez installer les mises à jour du microprogramme du 53210A à l’aide de l’utilitaire de mise à jour d’Keysight. L’utilitaire et les mises à jour sont disponibles sur le Web à...
Page 323 Installation des logiciels du compteur 53210A et configuration des interfaces Téléchargement de la mise à jour du microprogramme Revenez à la page Web, et sous Documents & Downloads, sélectionnez : 532x0A Firmware Update Revision <numéro de révision> Lorsque vous y êtes invité, sélectionnez Exécuter (Run) pour télécharger (enregistrer) le fichier sur votre ordinateur.
Page 324 Installation des logiciels du compteur 53210A et configuration des interfaces Figure 2-9 Sélection du chemin d’accès au fichier de mise à jour 3 Entrez l’adresse IP ou le nom d’hôte du compteur (Figure 2-10). Sélectionnez Update pour lancer la mise à jour.
Page 325 La mise à jour du microprogramme peut durer quelques minutes. L’appareil 53210A redémarre dès que la mise à jour est terminée. Suite à une mise à jour du microprogramme, Keysight Connection Expert (s’il est REMARQUE ouvert) pourra vous signaler que la configuration du 53210A a changé.
Page 326 Installation des logiciels du compteur 53210A et configuration des interfaces Téléchargement des mises à jour des pilotes IVI-COM Les éventuelles mises à jour des pilotes IVI-COM et LabVIEW du 53210A sont disponibles sur le Web à la page : www.keysight.com/find/53210A Lorsque cette page est affichée, sélectionnez l’onglet Technical Support, puis...
Page 327 Installation des logiciels du compteur 53210A et configuration des interfaces CETTE PAGE EST BLANCHE INTENTIONNELLEMENT. Keysight 53210A Guide d’utilisation...
Page 328 Les commandes MEASure et CONFigure 93 Mesures de fréquence 97 Mesures du rapport entre deux fréquences 100 Mesures de période 103 Ce chapitre contient des informations générales de programmation et des exemples de mesures que vous pouvez réaliser avec le compteur 53210A.
Page 329 Mesures avec l’appareil 53210A Récapitulatif des mesures du compteur Les mesures du compteur Keysight 53210A sont résumées dans le Tableau 3-1. Ce dernier décrit les fonctions du panneau avant sous lesquelles vous sélectionnez des mesures avec des touches de fonction. Il présente également les commandes SCPI équivalentes et les limitations liées aux voies.
Page 330 Mesures avec l’appareil 53210A Configuration de l’oscillateur de référence Les mesures du compteur 53210A sont basées sur un oscillateur de référence, également appelé horloge interne/externe ou base de temps. Un signal d’oscillateur de référence valide doit être présent pour que les mesures puissent s’effectuer.
Page 331 Mesures avec l’appareil 53210A Source d’oscillateur de référence L’oscillateur de référence (base de temps) est l’oscillateur interne du compteur ou celui réglé sur une référence externe. Les commandes relatives à la source sont les suivantes : [SENSe:]ROSCillator:SOURce {INTernal|EXTernal} (forme de requête)
Page 332 Mesures avec l’appareil 53210A - :AUTO OFF désactive la sélection automatique de la source de l’oscillateur. La source est alors réglée par la commande [SENSe:]ROSCillator:SOURce. La source de l’oscillateur de référence est réglée sur avec la sélection INTernal automatique activée (On) lorsque le compteur est expédié de l’usine ou suite à...
Page 333 Mesures avec l’appareil 53210A Exemple de référence externe L’exemple suivant configure le compteur de sorte à le régler sur une référence externe si une est présente, avec une fréquence externe attendue de 10 MHz. SENS:ROSC:SOUR:AUTO ON// se règle sur une réf. externe // si une est présente...
Page 334 Mesures avec l’appareil 53210A L’état de la référence externe (base de temps) est également surveillé par le registre Questionable Data du compteur. Vous pouvez interroger le registre avec la commande : STATus:QUEStionable:EVENt? Une valeur de +1024 (bit 10) indique une erreur de fréquence (base de temps). La lecture du registre efface tous les bits qu’il contient.
Page 335 Mesures avec l’appareil 53210A Alimentation de veille à l’oscillateur de référence (Option 010) Une alimentation de veille pour maintenir la température de fonctionnement de l’oscillateur de référence OCXO interne du compteur (Option 010) est fournie par la tension secteur ou l’option Battery Option 300. L’alimentation de veille est activée et désactivée à...
Page 336 Mesures avec l’appareil 53210A Réglage du délai d’expiration d’une mesure Il s’agit du délai imparti à chaque mesure pour sa réalisation. Si une mesure ne se termine pas avant la fin du délai d’expiration, 9.91E37 (et non un nombre) est renvoyé...
Page 337 Mesures avec l’appareil 53210A Le réglage de délai d’expiration est enregistré dans la mémoire non volatile et ne change pas après une réinitialisation (*RST) ou un préréglage de l’appareil (touche SYSTem:PREset ou Preset). Lorsque le compteur est expédié depuis l’usine, le délai d’expiration d’une mesure est réglé...
Page 338 Mesures avec l’appareil 53210A Conventions syntaxiques pour les commandes SCPI Pour programmer le compteur depuis les interfaces LAN, USB et GPIB, il convient de recourir au langage de contrôle SCPI (Standard Commands for Programmable Instruments). Un exemple type de la syntaxe du langage SCPI est affiché pour la...
Page 339 (;). Un exemple est présenté dans la chaîne suivante : CALC:STAT ON;AVER:STAT ON;:INIT;*WAI;CALC:AVER:AVER? Des informations sur les conventions de programmation SCPI sont également REMARQUE données dans le document Programmer’s Reference du CD-ROM Keysight 53210A/53220A/53230A Product Reference. Keysight 53210A Guide d’utilisation...
Page 340 Mesures avec l’appareil 53210A Les commandes MEASure et CONFigure Chaque fois que le compteur effectue une mesure, il le fait depuis une configuration basée sur plusieurs paramètres. Le point de départ le plus simple et le plus courant pour définir ces paramètres par programmation consiste à utiliser les commandes des sous-systèmes...
Page 341 Mesures avec l’appareil 53210A Tableau 3-2 Configuration du compteur à l’aide des commandes CONFigure et MEASure Commande/sous-système Paramètre Paramètre CONFigure/MEASure de bas niveau Fréquence à niveau Inchangé SYSTem:ALEVel:FREQuency automatique Délai d’expiration d’une mesure Inchangé SYSTem:TIMeout SENSe:ROSCillator:SOURce Identique aux paramètres précédents.
Page 342 Mesures avec l’appareil 53210A Utilisation de la commande CONFigure Les mesures réalisées à l’aide des commandes du sous-système CONFigure permettent de recourir aux commandes de bas niveau pour modifier les paramètres du compteur avant de prendre la mesure. Supposons, par exemple, que la configuration suivante est requise : –...
Page 343 Mesures avec l’appareil 53210A Utilisation de la commande CONFigure? La commande suivante : CONFigure? renvoie la fonction de mesure configurée par la dernière commande CONFigure ? envoyée à l’appareil. L’envoi de ? après une remise sous MEASure CONFigure tension génère une erreur de conflit de paramètres tant que la commande ? n’est pas envoyée.
Page 344 être utilisées même si elles spécifient des valeurs par défaut, mais qui doivent être envisagées lorsque vous modifiez les exemples en vue d’une utilisation réelle. Reportez-vous au fichier Programmer’s Reference (Référence pour les programmeurs – en anglais) du CD-ROM 53210A/53220A/53230A Product Reference CD pour obtenir des informations supplémentaires. Fréquence Une mesure de fréquence est présentée dans la Figure 3-1.
Page 345 Mesures avec l’appareil 53210A frequency Figure 3-1 Mesure de fréquence standard Les commandes utilisées pour réaliser des mesures de fréquence sont les suivantes : MEASure:FREQuency? [{<attendue>|MINimum|MAXimum|DEFault} [,{<résolution>|MINimum|MAXimum|DEFault}]][,<voie>] CONFigure:FREQuency [{<attendue>|MINimum|MAXimum|DEFault} [,{<résolution>|MINimum|MAXimum|DEFault}]][,<voie>] - attendue : il s’agit de la fréquence de signal d’entrée attendue. résolution est la résolution de mesure souhaitée en Hertz.
Page 346 Mesures avec l’appareil 53210A Exemples de mesure de fréquence // avec ? - mesurer un signal de 20 MHz MEASure // à une résolution de 0,1 Hz *RST// réinitialiser pour démarrer à partir d’une // configuration connue MEAS:FREQ? 20E6, 0.1, (@1)
Page 347 Mesures avec l’appareil 53210A Mesures du rapport entre deux fréquences Une mesure du rapport entre deux fréquences permet de mesurer deux signaux dans lesquels un signal sert généralement de référence (Figure 3-2). Les signaux peuvent avoir des formes d’onde différentes et être appliqués à une combinaison quelconque de deux voies sur le compteur.
Page 348 Mesures avec l’appareil 53210A MEASure:FREQuency:RATio? [{<attendue>|MINimum|MAXimum|DEFault} [,{<résolution>|MINimum|MAXimum|DEFault}]] [,<paire_voies>] CONFigure:FREQuency:RATio [{<attendue>|MINimum|MAXimum|DEFault} [,{<résolution>|MINimum|MAXimum|DEFault}]] [,<paire_voies>] - attendue : rapport attendu entre les deux signaux d’entrée. résolution : résolution de mesure souhaitée en Hertz. Les plages de paramètres sont les suivantes : attendue (option 106) : 0,28 à 6.0E10 (par défaut = 1.0)
Page 349 Mesures avec l’appareil 53210A Remarques 1 Les chiffres de résolution des mesures de rapport ci-dessus sont définis par le paramètre de résolution (1.0E-6, 1.0E-9). En effet, l’exposant de puissance correspond au nombre de chiffres. Voir la section « Mesures de fréquence » du Chapitre 5...
Page 350 Mesures avec l’appareil 53210A Mesures de période Une mesure de période standard est présentée dans la Figure 3-3. period Figure 3-3 Mesure de période standard Les commandes utilisées pour réaliser des mesures de période sont les suivantes : MEASure:PERiod? [{<attendue>|MINimum|MAXimum|DEFault} [,{<résolution>|MINimum|MAXimum|DEFault}]][,<voie>] CONFigure:PERiod [{<attendue>|MINimum|MAXimum|DEFault}...
Page 351 Mesures avec l’appareil 53210A - attendue : il s’agit de la période de signal d’entrée attendue. résolution est la résolution de mesure souhaitée, exprimées en secondes. Les plages de paramètres sont les suivantes : attendue (voie 1) : 2,8 ns à 10 s (valeur par défaut = 100 ns) attendue (option 106 sur la voie 2) : 160 ps à...
Page 352 Mesures avec l’appareil 53210A Remarques 1 Se reporter au Chapitre 5 pour en savoir plus sur le déclenchement et le nombre de mesures par déclenchement (nombre d’échantillons). 2 Se reporter au Chapitre 4 pour plus d’informations sur les niveaux de seuil du compteur et sur la configuration d’un chemin de signal en entrée.
Page 353 Mesures avec l’appareil 53210A CETTE PAGE EST BLANCHE INTENTIONNELLEMENT. Keysight 53210A Guide d’utilisation...
Page 354 Compteur RF 350 MHz Keysight 53210A Guide d’utilisation Conditionnement du signal d’entrée du 53210A Caractéristiques des voies 108 Chemin de conditionnement du signal 109 Mesure des niveaux de signal d’entrée et intensité du signal 128 Ce chapitre explique comment configurer les voies d’entrée en tenant compte des caractéristiques du signal d’entrée attendu.
Page 355 Conditionnement du signal d’entrée du 53210A Caractéristiques des voies Le compteur 53210A comporte une voie d’entrée en standard et une seconde voie en option. L’Option 201 ajoute un accès parallèle (supplémentaire) sur le panneau arrière à la voie 1. Les Options 106 et 115 ajoute une seconde voie de 6 GHz ou 15 GHz.
Page 356 Threshold Level trigger / gating and Sensitivity INPut[1]:LEVel SYSTem:ALEVel:FREQuency INPut[1]:LEVel:AUTO INPut[1]:LEVel:RELative INPut[1]:NREJect INPut[1]:SLOPe Figure 4-1 Conditionnement du signal d’entrée du compteur 53210A Tableau 4-1 récapitule les réglages à l’allumage et de réinitialisation pour le conditionnement du signal. Keysight 53210A Guide d’utilisation...
Page 357 Niveau (absolu) Niveau (relatif) Rejection de bruit Désactivé Pente Positive Impédance d’entrée Vous pouvez régler l’impédance d’entrée du compteur 53210A sur 50 ou 1 M Ω Ω à l’aide de la commande : INPut[1]:IMPedance {<impédance>|MINimum|MAXimum| DEFault} INPut[1]:IMPedance? [{MINimum|MAXimum|DEFault}] (forme de requête) Les impédances 50...
Page 358 Conditionnement du signal d’entrée du 53210A Une réinitialisation (*RST) ou un préréglage sur le panneau avant (Preset) règle l’impédance sur 1 M . Les commandes ne modifient pas Ω CONFigure et MEASure le réglage d’impédance en entrée. Exemple d’impédance //mesure de période d’un signal de 10 MHz attendu, //résolution maximale, utiliser la voie 1...
Page 359 Conditionnement du signal d’entrée du 53210A Plage d’entrée Les plages de fonctionnement du signal (plages d’entrée) du compteur 53210A sont ± 5 V, ± 50 V et ± 500 V et dépendent du facteur de sonde. La plage se définit à...
Page 360 Conditionnement du signal d’entrée du 53210A Réglage du facteur de sonde Pour mieux identifier les points de tests sur l’appareil à tester, Keysight recommande l’utilisation de ses sondes passives N2870A, N2873A et N2874A avec le compteur 53220A/53230A. La sonde 1:1 N2870A 35 MHz (bande passante) et les sondes 10:1 N2873A 500 MHz et N2874A 1,5 GHz sont des accessoires communément utilisés avec les oscilloscopes Keysight.
Page 361 Conditionnement du signal d’entrée du 53210A Couplage d’entrée L’entrée du compteur 53210A est couplée soit en courant continu (direct) soit en courant alternatif (capacitif) et se règle à l’aide de la commande : INPut[1]:COUPling {AC|DC} (forme de requête) INPut[1]:COUPling? AC : élimine la composante continue du signal et centre celui-ci autour de 0 V. La plage de fréquences mesurable (voies 1 et 2) avec un couplage continu est de :...
Page 362 Conditionnement du signal d’entrée du 53210A input signal with DC offset trigger point programmed trigger level reset point Hysteresis window DC coupling AC coupling Figure 4-2 Utilisation du couplage alternatif pour atteindre des points de déclenchement Temps de stabilisation entre le couplage continu et le couplage alternatif Il existe un temps de stabilisation lorsque vous permutez entre le couplage continu et le couplage alternatif.
Page 363 Conditionnement du signal d’entrée du 53210A Filtre de limite de bande passante (passe-bas) Pour des applications de mesure de 100 kHz ou moins, vous pouvez activer le filtre passe-bas de 100 kHz dans le chemin du signal afin d’éliminer le bruit introduit par les composantes à...
Page 364 Conditionnement du signal d’entrée du 53210A Dans la figure : – Couplage continu = 1 MHz – 100 kHz – Couplage alternatif = 10 Hz – 100 kHz Les commandes ne modifient pas le réglage du filtre. Suite CONFigure et MEASure à...
Page 365 Conditionnement du signal d’entrée du 53210A INPut[1]:LEVel SYSTem:ALEVel:FREQuency INPut[1]:LEVel:AUTO INPut[1]:LEVel:RELative INPut[1]:NREJect trigger point threshold level Hysteresis band (p-p sensitivity) reset point positive slope INPut[1]:LEVel:MAXimum? INPut[1]:SLOPe negative slope front panel dynamic range indicator INPut[1]:LEVel:PTPeak? INPut[1]:LEVel:MINimum? Figure 4-4 Niveau de seuil et sensibilité du signal d’entrée Définition d’un seuil de niveau absolu...
Page 366 Conditionnement du signal d’entrée du 53210A Les niveaux de seuil absolu pour les plages d’entrée sont les suivants : – Plage 5V : ± 5,125 V (résolution de 2,5 mV) – Plage 50V : ± 51,25 V (résolution de 25 mV) –...
Page 367 Conditionnement du signal d’entrée du 53210A Les commandes activent le niveau automatique et CONFigure et MEASure définissent le seuil sur 50 %. Suite à une réinitialisation (*RST) ou un préréglage sur le panneau avant (Preset), le niveau automatique est également activé et le seuil réglé...
Page 368 Conditionnement du signal d’entrée du 53210A Mesure de signaux basse fréquence Pour toutes les fonctions du compteur, le niveau automatique ne doit pas être utilisé pour les fréquences < 50 Hz. Vous devez régler les niveaux de seuil à l’aide de valeurs absolues (voir Définition d’un niveau de seuil absolu).
Page 369 Conditionnement du signal d’entrée du 53210A Couplage d’entrée et niveaux de seuil Figure 4-5 présente, sur une échelle, la façon dont les seuils relatifs s’appliquent au signal d’entrée. Lorsque le signal comporte un décalage continu, la valeur absolue d’un seuil relatif est une fonction du couplage d’entrée (continu ou alternatif).
Page 370 Conditionnement du signal d’entrée du 53210A ou calculée de la façon suivante : Tmin. (seuil % x Tc-c) niveau avec couplage continu : 0,5 + (0,30 x 3) = 1,4 V niveau avec couplage alternatif : -1,5 + (0,30 x 3) = -0,6 V Plage de niveaux automatiques du système...
Page 371 Conditionnement du signal d’entrée du 53210A Un réglage de fréquence de 10 kHz prolonge la période de niveau automatique pour toutes les fréquences > 10 kHz. Un réglage de fréquence de 50 Hz prolonge la période de niveau automatique pour toutes les fréquences inférieures à...
Page 372 Conditionnement du signal d’entrée du 53210A Rejection de bruit (hystérésis) La sensibilité du seuil (Figure 4-4) au signal d’entrée est une fonction de la proportion de rejection de bruit ou hystérésis. Vous pouvez augmenter ou réduire la rejection de bruit (bande d’hystérésis) à l’entrée du compteur avec la...
Page 373 Conditionnement du signal d’entrée du 53210A Exemple de rejection du bruit //mesure de période d’un signal de 10 MHz attendu, //utiliser la voie 1 CONF:PER 0.1E-6,.001,(@1) INP:IMP 1.0E6//régler l’impédance sur 1 MOhm INP:RANG 50//régler la plage sur 50 INP:COUP AC//régler le couplage alternatif INP:LEV 3//régler le niveau de seuil (absolu) sur 3V...
Page 374 Conditionnement du signal d’entrée du 53210A Exemple de pente d’entrée //régler la pente de seuil CONF:FREQ 1E6, 0.1, (@1)// mesurer 1 signal de MHz SYST:ALEV:FREQ 10E3// régler la fréquence à niveau // automatique sur minimum INP:IMP 50// régler l’impédance sur 50 ohms INP:RANG 5// régler la plage sur 50 V...
Page 375 Conditionnement du signal d’entrée du 53210A Mesure des niveaux de signal d’entrée et intensité du signal Les niveaux minimum, maximum et crête à crête du signal d’entrée sont indiqués au bas de l’écran de la mesure principale du compteur. Un exemple est donné...
Page 376 132 Porte de mesure 144 Les mesures du compteur 53210A sont réalisées par déclenchement de l’appareil et contrôle de la porte du signal d’entrée afin de sélectionner la partie ou durée pendant laquelle le signal d’entrée est mesuré. Ce chapitre porte sur les cycles de déclenchement et de porte du compteur et...
Page 377 Chronologie des événements de déclenchement et de porte Le déclenchement et le contrôle par porte font partie des événements survenant pour chaque mesure du compteur. La relation entre ces événements et les mesures est représentée dans la chronologie de la Figure 5-1 Keysight 53210A Guide d’utilisation...
Page 378 Start Gate Delay (Time) (Time, Events) (Time, Events) Trigger Input Gate Gate INIT:IMMediate Final Event Start Event Stop Gate sequence: repeated for each reading per trigger Figure 5-1 Chronologie des événements de déclenchement et de porte Keysight 53210A Guide d’utilisation...
Page 379 Les commandes et paramètres SCPI indiquées dans ce chapitre le sont pour REMARQUE vous présenter le fonctionnement programmatique du compteur. Les commandes sont décrites en détail dans le document Programmer’s Reference du CD-ROM Keysight 53210A/53220A/53230A Product Reference. Keysight 53210A Guide d’utilisation...
Page 380 Wait-for-trigger state READ? MEASure? triggers received TRIGger:COUNt? trigger received Triggered state # readings SAMPle:COUNt? (to gate cycle) (repeated for each reading in sample count) (from gate cycle) Figure 5-2 Cycle de déclenchement et de porte - Déclenchement Keysight 53210A Guide d’utilisation...
Page 381 INPut[1]:LEVel[:ABSolute] Gate Stop (closed) (measurement completes on next edge of input signal after gate is closed) auto gate extension (frequency and period measurements) Figure 5-2 (suite) Cycle de déclenchement et de porte - Commutation de porte Keysight 53210A Guide d’utilisation...
Page 382 TRIGger et SAMPle. laquelle les commandes sont communément utilisées. La source de déclenchement du système qui lance le cycle de déclenchement/ porte se définit à l’aide de la commande : TRIGger:SOURce {IMMediate|EXTernal|BUS} (forme de requête) TRIGger:SOURce? Keysight 53210A Guide d’utilisation...
Page 383 - une pente de déclenchement POSitive sélectionne le front ascendant du signal et une pente NEGative sélectionne le front descendant. Le signal est appliqué au connecteur BNC Trig In. Par défaut, la commande règle la pente de CONFigure déclenchement sur NEGative Keysight 53210A Guide d’utilisation...
Page 384 (Figure 5-2) se définit à l’aide de la commande : TRIGger:DELay {<délai>|MINimum|MAXimum|DEFault} TRIGger:DELay? [{MINimum|MAXimum|DEFault}] (forme de requête) - définit le retard en secondes. Les commandes règlent le CONFigure et MEASure retard par défaut sur 0 s. Keysight 53210A Guide d’utilisation...
Page 385 CONF:FREQ 5E6,0.1,(@2) TRIG:SOUR EXT// source de déclenchement externe TRIG:SLOP POS// pente de déclenchement externe réglée // sur positive TRIG:DEL 1// retard d’1 s après réception du // déclenchement TRIG:COUN 2// accepter 2 déclenchements système Keysight 53210A Guide d’utilisation...
Page 386 Les mesures les plus récentes sont toujours conservées. Reportez-vous au Chapitre 8, « État de l’appareil », pour plus d’informations sur le contrôle du nombre de mesures en mémoire. Keysight 53210A Guide d’utilisation...
Page 387 TRIG:SOUR EXT// source de déclenchement externe TRIG:SLOP POS// pente de déclenchement externe réglée // sur positive TRIG:DEL 1// retard d’1 s après réception du // déclenchement TRIG:COUN 2// accepter 2 déclenchements système SAMP:COUN 100// prendre 100 mesures par déclenchement Keysight 53210A Guide d’utilisation...
Page 388 INITiate[:IMMediate] et enregistrées dans la mémoire de mesures du compteur (voir le Chapitre 7 « Formats et flux de données » pour plus d’informations à ce sujet). Keysight 53210A Guide d’utilisation...
Page 389 TRIG:SOUR EXT// source de déclenchement externe TRIG:SLOP POS// pente de déclenchement externe réglée // sur positive TRIG:DEL 1// retard d’1 s après réception du // déclenchement TRIG:COUN 2// accepter 2 déclenchements système SAMP:COUN 100// prendre 100 mesures par déclenchement // système Keysight 53210A Guide d’utilisation...
Page 390 (mesures par déclenchement) soit atteint. Le compteur revient ensuite à l’état en attente de déclenchement jusqu’à réception du déclenchement système suivant. Le compteur revient à l’état inactif une fois que le produit du nombre d’échantillons et du nombre de déclenchements est atteint. Keysight 53210A Guide d’utilisation...
Page 391 été réglés. Cela évite la survenance d’erreurs de conflit de paramètres entre les commandes du sous-système . La sélection SENSe est illustrée dans les exemples et segments de programme qui utilisent ces commandes. Keysight 53210A Guide d’utilisation...
Page 392 Les signaux de porte externe sont appliqués au connecteur BNC Gate In/Out du panneau arrière ou sur l’entrée de la voie 1 ou 2. Keysight 53210A Guide d’utilisation...
Page 393 Tableau 5-2 représente les chiffres d’une résolution atteinte avec le compteur 53210A pour un temps de porte donné. Le tableau contient également des formules pour l’estimation des chiffres comme fonction du temps de porte ou valeurs attendues et des temps de porte comme fonction de chiffres.
Page 394 Temps de porte comme fonction de chiffres : 1000 s temps de porte = (10^chiffres) * T Réglage du temps de porte Le temps de porte d’une mesure se définit directement avec la commande : [SENSe:]FREQuency:GATE:TIME {<temps>|MINimum|MAXimum| DEFault} [SENSe:]FREQuency:GATE:TIME? {MINimum|MAXimum|DEFault} (forme de requête) Keysight 53210A Guide d’utilisation...
Page 395 Prenons l’autre exemple d’une mesure nécessitant une résolution de 7 chiffres pour un signal de 200 MHz sur 5 ns. Sur le principe que Log (valeur attendue) - (résolution) est approximativement égal aux chiffres de résolution, cette mesure pourrait être configurée de la manière suivante : Keysight 53210A Guide d’utilisation...
Page 396 OFF lorsque vous utilisez la source de porte OUTput:STATe REMARQUE EXTernal. Reportez-vous à la section « Activation des signaux de porte sur le connecteur BNC Gate In/Out » pour savoir comment utiliser les signaux de porte afin de synchroniser leurs appareils. Keysight 53210A Guide d’utilisation...
Page 397 SYSTem:PRESet sélectionne le front négatif. Pour régler la polarité du signal de porte externe : // sélectionner la polarité et la source de la porte CONF:PER SENS:FREQ:GATE:POL POS// régler la polarité SENS:FREQ:GATE:SOUR EXT// régler la source Keysight 53210A Guide d’utilisation...
Page 398 Le front opposé (polarité) du signal de porte, lorsqu’il franchit le seuil, ferme la porte. (Reportez-vous au Chapitre 4 « Conditionnement du signal d’entrée du 53210A » pour en savoir plus sur le sous-système INPut Si vous utilisez la source comme source de porte, la voie 2 (Option 106 INPut[1] ou 115) doit être la voie de mesure.
Page 399 (« Gate In »). Ainsi, vous devez régler sur OFF lorsque vous utilisez OUTput:STATe la source de porte EXTernal Le réglage NORMal sélectionne un signal ascendant (devient positif) et le réglage INVerted sélectionne un signal descendant (devient négatif). Keysight 53210A Guide d’utilisation...
Page 400 Fonctions graphiques et mémoire de mesures 202 Le compteur Keysight 53210A propose des opérations mathématiques permettant de mettre à l’échelle les mesures, de tester les limites et d’analyser les données au moyen de statistiques. Ses fonctions graphiques permettent de calculer et d’afficher des histogrammes et des diagrammes de tendances des données de...
Page 401 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Fonctions mathématiques Les fonctions mathématiques du compteur 53210A comportent le lissage, les opérations Null et la mise à l’échelle, les statistiques et la vérification des limites. Figure 6-1 décrit la façon dont les fonctions sont activées.
Page 402 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A CALCulate1:AVERage:STATe ON CALCulate1:AVERage (statistics) CALCulate1:SCALe: STATe ON CALCulate1:LIMit:STATe ON CALCulate1:SMOothing:STATe ON INITiate:IMMediate CALCulate1:SMOothing CALCulate1:SCALe CALCulate1:LIMit reading memory (moving average) (scaling and offset) (limit checking) CALCulate2:TRANsform:HISTogram:STATe ON measurement data CALCulate1:STATe ON...
Page 403 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Lissage des données Vous pouvez lisser et mettre à l’échelle des mesures avant d’appliquer des opérations mathématiques sur les données entrantes. Pour réd uire le bruit aléatoire, un filtre de moyenne flottante peut être inséré...
Page 404 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A MEDium – 50 mesures : avec un changement + 300 ppm requis pour réinitialiser le filtre FAST – 10 mesures : avec un changement + 1000 ppm requis pour réinitialiser le filtre Le filtre est réinitialisé...
Page 405 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Fonctions de mise à l’échelle Lorsque le réglage d’échelle est activé, les analyses statistiques, la vérification des limites, les histogrammes et les diagrammes de tendance utilisent les données mises à l’échelle. La Figure 6-2...
Page 406 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Activation des fonctions d’échelle Toutes les fonctions d’échelle du compteur 53210A sont activées avec la commande : CALCulate[1]:SCALe[:STATe] {OFF|ON} (forme de requête) CALCulate[1]:SCALe[:STATe]? ON : active la mise à l’échelle. OFF : désactive la mise à l’échelle.
Page 407 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Les résultats des fonctions d’échelle doivent être compris dans la plage -1.0E+24 à -1.0E-24, 0.0 ou +1.0E-24 à 1.0E+24. Les résultats qui se situent en dehors de cette plage seront remplacés par -9.9E+37 (infini négatif), 0 ou +9.9E+37 (infini positif).
Page 408 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Une réinitialisation (*RST) ou un préréglage de l’appareil ( ) active SYSTem:PRESet (règle sur ON) la sélection de référence automatique. <référence> : définit directement la valeur de référence. La référence est utilisée pour chaque mesure du nombre de mesures.
Page 409 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Gain d’échelle et décalage La fonction effectue une opération Mx-B CALCulate[1]:SCALe:FUNCtion SCALe sur chaque mesure où M est la valeur de gain, x la mesure et B le décalage. La valeur de gain utilisée dans l’équation se définit à...
Page 410 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Attribution d’unités de mesure Pour identifier plus facilement les mesures depuis le panneau avant, une chaîne d’unités définie par l’utilisateur peut être attribuée à n’importe quelle fonction d’échelle. La chaîne entrée par l’utilisateur remplace les unités de mesure attribuées par l’appareil (Hz, pct, ppm, etc.).
Page 411 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A ON : affiche, sur le panneau avant, les unités définies par l’utilisateur. OFF : désactive les unités définies par l’utilisateur. Les unités sont composées d’un à quatre caractères. Les guillemets doubles entourant la chaîne sont incorporés dans la commande.
Page 412 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A INIT// lancer les mesures Pour une fréquence d’entrée de 1 MHz, le compteur devrait afficher des mesures d’environ +100.00... usec. Statistiques Les calculs statistiques sont effectués en continu sur les mesures pendant qu’elles sont prises ou jusqu’à...
Page 413 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Activation des statistiques Avant d’être effectués, les calculs statistiques doivent être activés avec la commande : CALCulate[1]:AVERage:STATe {OFF|ON} (forme de requête) CALCulate[1]:AVERage[:STATe]? ON : active les calculs statistiques sur les mesures pendant qu’elles sont prises.
Page 414 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Exemple : Activation et calcul de statistiques L’exemple suivant renvoie la moyenne, l’écart type, la valeur minimale et la valeur maximale d’un jeu de 500 mesures. Bien qu’il soit par défaut réglé sur 1, le paramètre de nombre de déclenchements est affiché...
Page 415 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A CALCulate[1]:AVERage:MINimum? - renvoie la valeur minimale de toutes les mesures du jeu de mesures actuel. CALCulate[1]:AVERage:MAXimum? renvoie la valeur maximale de toutes les mesures du jeu de mesures actuel. CALCulate[1]:AVERage:PTPeak? - renvoie la valeur moyenne crête à...
Page 416 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Écart type La fonction d’écart type est disponible pour les deux compteurs en exécutant la commande : CALCulate[1]:AVERage:SDEViation? Le sous-système et les statistiques doivent également être activés CALCulate1 avant de pouvoir déterminer l’écart type.
Page 417 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Vérification des limites La vérification des limites permet de comparer les mesures du compteur, mesure par mesure, à une limite inférieure et une limite supérieure. Les limites dépassées sont consignées dans le registre Questionable Data (données douteuses) du compteur (bits 11 et 12).
Page 418 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Activation de la vérification des limites La vérification des limites est activée à l’aide de la commande : CALCulate[1]:LIMit[:STATe] {OFF|ON} (forme de requête) CALCulate[1]:LIMit[:STATe]? ON : active la vérification des limites.
Page 419 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Pour déterminer par programmation si une ou plusieurs mesures se trouvent en dehors de la plage des limites, la commande : STATus:QUEStionable:EVENt? est utilisée pour lire le registre Questionable Data. Une valeur égale à +2048 (bit 11) indique qu’une mesure se situe en dessous de la limite inférieure.
Page 420 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Suppression des conditions de limite L’indicateur Limit est désactivé, et les bits 11 et 12 (uniquement) du registre Questionable Data sont supprimés par l’une des opérations suivantes : – activation de la vérification des limites - CALCulate[1]:LIMit[:STATe] ON –...
Page 421 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Histogrammes La ventilation d’un jeu donné de mesures du compteur (sauf les mesures d’horodatage et de totalisation en continu) peut être représentée graphiquement à l’aide de la fonction d’histogramme du compteur 53210A.
Page 422 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Visualisation d’histogrammes À l’allumage ou lorsque vous appuyez sur la touche Preset du panneau avant, les données numériques s’affichent. À distance, vous pouvez visualiser les histogrammes en changeant de mode d’affichage, à l’aide de la commande : DISPlay[:WINDow]:MODE {NUMeric|HISTogram|TCHart} (forme de requête)
Page 423 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Function X Max: maximum reading across all bins Channel X Min: minimum reading across all bins Histogram reading count Bin Size: (X Max – X Min)/number of bins Corresponds to bin with largest...
Page 424 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Configuration d’histogrammes Vous configurez les histogrammes à l’aide des touches de fonction et des commandes présentées dans la Figure 6-7 CALCulate2:TRANsform:HISTogram:STATe ON CALCulate2:TRANsform:HISTogram:COUNt? CALCulate2:TRANsform:HISTogram:CLEar CALCulate2:TRANsform:HISTogram:POINts CALCulate2:TRANsform:HISTogram:RANGe:AUTO CALCulate2:TRANsform:HISTogram:RANGe:AUTO:COUNt CALCulate2:TRANsform:HISTogram:RANGe:LOWer CALCulate2:TRANsform:HISTogram:RANGe:UPPer Figure 6-7 Histogramme à...
Page 425 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A ON : active la représentation de l’histogramme. OFF : désactive la représentation de l’histogramme. Une réinitialisation (*RST), un préréglage de l’appareil ( ) ou un préréglage du panneau avant SYSTem:PRESet (Preset) désactive les histogrammes.
Page 426 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A valeur : nombre de cases (points) entre les valeurs des plages inférieure et supérieure. La valeur est comprise entre 10 et 1 000. Suite à une réinitialisation (*RST) ou à un préréglage de l’appareil (...
Page 427 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Plages inférieures et supérieures Les plages inférieures et supérieures de l’histogramme se définissent directement à l’aide des commandes : CALCulate2:TRANsform:HISTogram:RANGe:LOWer {<valeur> |MINimum|MAXimum|DEFault} CALCulate2:TRANsform:HISTogram:RANGe:LOWer? [{MINimum| (forme de requête) MAXimum|DEFault} CALCulate2:TRANsform:HISTogram:RANGe:UPPer {<valeur>...
Page 428 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Réglages des plages de case sur des valeurs minimales et maximales Lorsque la fonction AutoRange est réglée sur Off, la touche de fonction Set to Min/Max permet également de définir les plages de cases de l’histogramme (supérieure et inférieure).
Page 429 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A ON : active la sélection automatique des valeurs de plage inférieure et supérieure de l’histogramme. OFF : désactive la sélection automatique. Une réinitialisation (*RST) ou un préréglage de l’appareil (...
Page 430 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A CALC2:TRAN:HIST:POIN 15// définir 15 cases CALC2:TRAN:HIST:RANG:AUTO ON// sélectionner // automatiquement // les plages CALC2:TRAN:HIST:RANG:AUTO:COUN 300// utiliser les // 300 premières // mesures CALC2:TRAN:HIST:STAT ON// activer l’histogramme INIT// lancer le compteur *TRG// envoyer un déclenchement logiciel...
Page 431 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Enregistrement des mesures Les mesures utilisées pour créer l’histogramme peuvent être enregistrées dans la mémoire flash interne ou sur un périphérique de stockage USB externe sous forme d’un fichier ASCII à valeurs séparées par une virgule, avec une mesure par ligne.
Page 432 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Vue zoom et marqueurs Pour le marqueur, le zoom et l’ajustement du déplacement, la position décimale REMARQUE (1 000, 100, 10 ou 1) sélectionnée par les touches fléchées détermine la granularité...
Page 433 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Données d’histogramme au format numérique Vous pouvez afficher les données décrivant l’histogramme dans un format numérique, grâce à deux commandes de requête. CALCulate2:TRANsform:HISTogram:ALL? Renvoie la séquence suivante, séparée par des virgules, qui décrit l’histogramme actif : valeur de plage inférieure...
Page 434 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Diagrammes de tendances Vous pouvez créer des diagrammes de tendances représentant des mesures de compteur (sauf les mesures de totalisation en continu) ou des horodatages avec la fonction Trend Chart du compteur 53210A.
Page 435 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Visualisation de diagrammes de tendances À l’allumage ou suite à une réinitialisation (*RST) ou à un préréglage de l’appareil ), les données numériques s’affichent. Vous pouvez modifier la façon dont PRESet vous visualisez un diagramme de tendances en changeant de mode d’affichage, à...
Page 436 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Configuration de diagrammes de tendances Figure 6-9 présente les menus de touche de fonction associés à la configuration d’un diagramme de tendances et au contrôle de la fenêtre de tendances. Figure 6-9 Configuration d’un diagramme de tendances et contrôle de...
Page 437 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Limites d’un diagramme de tendances Vous pouvez définir les limites (Y Max et Y Min) d’un diagramme de tendances automatiquement (AutoScale On) ou manuellement (AutoScale Off) à l’aide des menus situés sous la touche de fonction Options (Figure 6-9). Les limites mises à...
Page 438 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Enregistrement des mesures Les mesures représentées par le diagramme de tendances peuvent être enregistrées dans la mémoire flash interne ou sur un périphérique de stockage USB externe sous forme d’un fichier ASCII à valeurs séparées par une virgule, avec une mesure par ligne.
Page 439 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Fenêtre zoom et marqueurs Pour le marqueur, le zoom et l’ajustement du déplacement, la position décimale REMARQUE (1 000, 100, 10 ou 1) sélectionnée par les touches fléchées détermine la granularité...
Page 440 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Avec la fonction Pan, vous pouvez également afficher chaque mesure ou point de décimation, sans dépasser le maximum de 100 mesures/points simultanés autorisé par la fenêtre. Show All : met à jour la fenêtre de tendances de sorte à représenter le nombre de mesures actuel.
Page 441 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Dans la Figure 6-10, chaque groupe de décimation comporte 1 000 mesures. (100 000 mesures/100 points affichés). Le nombre de mesures de chaque groupe change si vous appuyez sur la touche Show All et que vous continuez à effectuer des mesures.
Page 442 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Journalisation des données du compteur 53210A La fonction de journalisation des données du compteur 53210A vous permet de journaliser et d’analyser jusqu’à 1 000 000 de mesures. La journalisation des données est activée et configurée depuis la face avant seulement et est...
Page 443 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Figure 6-11 Démarrage de l’application Data Logger Configuration de l’application Data Logger Toutes les mesures journalisées sont enregistrées dans la mémoire flash interne du compteur ou sur un périphérique de stockage USB externe une fois la journalisation terminée.
Page 444 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Définition d’un fichier journal de données Les mesures journalisées sont enregistrées dans la mémoire flash interne ou sur un périphérique de stockage USB externe sous forme d’un fichier ASCII à valeurs séparées par une virgule, avec une mesure par ligne.
Page 445 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Réglage de la durée Si elle est indiquée en temps, la durée de journalisation des données se définit au format hh.mm.ss. La valeur est réglée à l’aide du bouton rotatif et des touches fléchées ou des touches numériques précédées de la touche [Shift].
Page 446 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Réglage d’un retard de démarrage Si nécessaire, vous pouvez indiquer un délai entre le moment où vous appuyez sur la touche Run et le début de la journalisation des données. La valeur de retard de démarrage se définit au format hh.mm.ss à...
Page 447 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Visualisation des mesures Un diagramme de tendances se remplit de données dès que les mesures sont journalisées. À la fin de la journalisation des données, les mesures sont enregistrées dans le fichier spécifié. Appuyez sur View Results lorsque la journalisation est arrêtée et les mesures enregistrées ou lorsque la journalisation...
Page 448 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Lorsque plus de 100 mesures sont journalisées, elles sont décimées, c’est-à-dire regroupées et représentées par des points de décimation (reportez-vous aux sections « Diagrammes de tendances » et « Décimation de mesures »).
Page 449 Fonctions mathématiques, diagrammes et journalisation des données du compteur 53210A Fonctions graphiques et mémoire de mesures Figure 6-13 présente succinctement les effets, sur la mémoire de mesures, de la remise à zéro des statistiques et des histogrammes, ainsi que de l’effacement des diagrammes de tendances.
Page 450 204 Système de fichiers du compteur 216 Le compteur Keysight 53210A vous permet de définir le format de mesure et l’emplacement d’enregistrement des mesures, deux facteurs qui influent sur le débit. Ce chapitre explique comment définir les formats de données ainsi que le mouvement et l’enregistrement des mesures et d’autres informations...
Page 451 Le format ASCII est réglé suite à une réinitialisation de l’appareil (*RST) ou un préréglage sur le panneau avant ( ). Une commande Line Feed (LF) ou PRESet End-Or-Identify (EOI) suit la dernière mesure dans les deux formats. Keysight 53210A Guide d’utilisation...
Page 452 Une réinitialisation (*RST) ou un préréglage sur le panneau avant (Preset) règle l’ordre des octets sur NORMal Taille de transfert des mesures Chaque mesure lue depuis le tampon de sortie dans le format ASCII est de 23 octets. Chaque mesure lue au format REAL comporte 8 octets. Keysight 53210A Guide d’utilisation...
Page 453 USB Memory Device READ? (measurements) Figure 7-1 Flux de données dans le compteur 53210A Les emplacements de mesures sont les suivants : panneau avant, mémoire de mesures (volatile), tampon de sortie, mémoire flash interne (non volatile) et périphérique de stockage USB externe.
Page 454 USB externe Affichage du panneau avant Les mesures du compteur prises depuis le panneau avant ou une interface d’E/S sont visibles dans l’écran, comme indiqué dans la Figure 7-1. Reportez-vous au Chapitre 1 pour découvrir les fonctions de l’écran. Keysight 53210A Guide d’utilisation...
Page 455 Aucune mesure n’est perdue. Transfert des mesures de la mémoire vers le tampon de sortie Les commandes suivantes permettent de transférer les mesures de la mémoire volatile vers le tampon. Keysight 53210A Guide d’utilisation...
Page 456 FETCh? est précédé d’un en-tête de bloc de longueur indéfinie IEEE 488.2 (Tableau 7-1). De ce fait, lorsque vous envoyez plusieurs commandes en une seule chaîne, la commande FETCh? doit toujours être la dernière dans la chaîne. Keysight 53210A Guide d’utilisation...
Page 457 Les mesures sont transférées dans le format de bloc de taille définie (Tableau 7-1), qu’il s’agisse du format ASCII ou REAL (binaire) (sous-système ). La mesure la plus ancienne est transférée la première (première entrée, FORMat première sortie). Keysight 53210A Guide d’utilisation...
Page 458 Data Out of Range en cas de non-disponibilité du nombre spécifié. Si le format de données est REAL (sous-système FORMat), les mesures sont transférées dans le format de bloc de taille définie (Tableau 7-1). La mesure la plus ancienne est transférée la première (première entrée, première sortie). Keysight 53210A Guide d’utilisation...
Page 459 // résolution en uHz CONF:FREQ 500E3, 1E-6, (@1) // configurer le compteur TRIG:COUN 1// définir le nombre de déclenchements SAMP:COUN 100// prendre 100 mesures ) INIT:IMM// lancer le compteur pour qu’il // démarre les mesures wait 20 seconds Keysight 53210A Guide d’utilisation...
Page 460 Dès que le seuil est atteint, le nombre de mesures en mémoire doit redescendre en dessous du niveau seuil pour détecter le moment où le niveau est de nouveau atteint. Keysight 53210A Guide d’utilisation...
Page 461 Formats et flux de données Exemple de seuil de mémoire (Sachez que cet exemple est également fourni dans le CD-ROM Keysight 53210A/ 53220A/53230A Product Reference.) Ce programme configure le compteur de sorte à effectuer 1 250 000 mesures. La capacité de la mémoire volatile étant de 1 million de mesures, les mesures sont écrasées (dépassement de la capacité...
Page 462 Formats et flux de données }while !(spoll&4096)// répéter jusqu’à atteindre // le seuil R? 10E3// récupère les lectures de la // mémoire par lot de 10 000 Keysight 53210A Guide d’utilisation...
Page 463 (creates data (.csv, .dat) files) (creates folders) folder sub-folder MMEMory:STORe:STATe <file> MMEMory:CDIRectory folder> (creates state (.sta) files) (specifies current folder for MMEMory Subsystem) Figure 7-2 Dossiers et fichiers enregistrés dans la mémoire interne et sur un périphérique de stockage USB Keysight 53210A Guide d’utilisation...
Page 464 Création de dossiers et de fichiers dans la mémoire flash et sur le périphérique USB Les dossiers et fichiers sont créés dans la mémoire de l’appareil et sur un lecteur USB, comme indiqué dans les sections suivantes. Keysight 53210A Guide d’utilisation...
Page 465 \ / : * ? " < > | dans le nom de dossier. Pour créer un dossier : //créer un dossier dut_1 avec un sous-dossier data1 dans //le répertoire racine de la mémoire interne MMEM:MDIR "INT:\dut_1" MMEM:MDIR "INT:\dut_1\data1" Keysight 53210A Guide d’utilisation...
Page 466 La commande : MMEMory:CDIRectory "<dossier>" (forme de requête) MMEMory:CDIRectory? sélectionne dossier comme étant le dossier actif utilisé par les commandes du sous-système suivantes. dossier est dans le format lecteur:chemin MMEMory (voir pour plus de détails sur lecteur:chemin). MMEMory:DIRectory Keysight 53210A Guide d’utilisation...
Page 467 Si vous spécifiez un dossier, vous devez l’avoir créé au préalable. La combinaison dossier/nom de fichier ne peut pas dépasser 240 caractères et ne peut pas contenir les caractères \ / : * ? " < > |. Keysight 53210A Guide d’utilisation...
Page 468 MMEM:CDIR "USB:\dut_1"// spécifier un dossier actif CONF:FREQ 100E3,(@1)// configurer les mesures SAMP:COUN 50// prendre 50 mesures INIT// lancer les mesures *WAI// attendre la fin de toutes // les mesures MMEM:STOR:DATA RDG_STORE, "data1.csv"// créer un fichier, // copier Keysight 53210A Guide d’utilisation...
Page 469 USB et les rappeler ultérieurement pour restaurer une configuration particulière (Figure 7-2). Les commandes utilisées pour stocker et charger les configurations du compteur sont les suivantes : MMEMory:STORe:STATe <"fichier"> MMEMory:LOAD:STATe <"fichier"> Keysight 53210A Guide d’utilisation...
Page 470 (interne) ou le lecteur USB (externe). Si les dossiers ne sont pas visibles, appuyez de nouveau sur Browse pour afficher la structure de répertoire. Appuyez sur la touche de fonction Select pour sélectionner le répertoire ou le dossier. Keysight 53210A Guide d’utilisation...
Page 471 (voir MMEMory:MDIRectory La combinaison dossier/nom de fichier ne peut pas dépasser 240 caractères et ne peut pas contenir les caractères \ / : * ? " < > |. Les fichiers de préférences portent l’extension .prf. Keysight 53210A Guide d’utilisation...
Page 472 à son extinction est automatiquement enregistrée dans l’emplacement 0 et remplace la configuration qui y était déjà enregistrée. Tous les paramètres de la configuration du compteur sont enregistrés à l’exception des préférences utilisateur telles celles qui configurent l’écran du panneau avant. Keysight 53210A Guide d’utilisation...
Page 473 Lorsque vous rappelez un emplacement de configuration numéroté depuis le panneau avant, le nom de fichier de l’emplacement est utilisé (par exemple, STATE_1.sta). Reportez-vous à la section « Configurations à l’allumage définies par l’utilisateur » pour plus d’informations à ce sujet. Keysight 53210A Guide d’utilisation...
Page 474 MEM:STAT:VAL? 3 Configurations à l’allumage définies par l’utilisateur Vous pouvez configurer le compteur 53210A de sorte qu’il s’allume à partir de l’un des cinq emplacements de configurations enregistrées ou à partir d’un fichier de configuration (Figure 7-2). Pour que cela se produise : 1.
Page 475 // enregistrer la configuration dans un fichier MMEM:STOR:STAT "INT:\SETUP_A\test_A.sta" MEM:STAT:REC:AUTO ON// activer le rappel de la // configuration // à l’allumage MEM:STAT:REC:SEL "test_A.sta"// rappeler le fichier // à l’allumage // à la remise sous tension, la configuration test_A.sta // est rappelée Keysight 53210A Guide d’utilisation...
Page 476 Définition d’une configuration à l’allumage depuis le panneau avant Vous pouvez sélectionner une configuration à l’allumage depuis le panneau avant, de la manière suivante : 1 Dans le menu Store/Recall, sélectionnez User Def à l’aide de la touche de fonction Power On. Keysight 53210A Guide d’utilisation...
Page 477 Il est impossible de supprimer le dossier actuellement spécifié comme dossier actif ). Depuis le panneau avant, les dossiers non vides peuvent MMEMory:CDIRectory être supprimés (aux invites) tout comme le dossier actif (défini comme tel par une commande SCPI). Keysight 53210A Guide d’utilisation...
Page 478 Les fichiers de configurations enregistrés dans les emplacements 0 - 4 peuvent aussi être supprimés avec les commandes : MEMory:STATe:DELete {0|1|2|3|4} MEMory:STATe:DELete:ALL //supprimer le contenu de l’emplacement 2 MEM:STAT:DEL 2 //supprimer le contenu de tous les emplacements numérotés MEM:STAT:DEL:ALL Keysight 53210A Guide d’utilisation...
Page 479 Select. Appuyez à nouveau sur Browse pour afficher (et sélectionner) le contenu d’un dossier. 3 Lorsque le dossier ou le fichier est visible dans la fenêtre Path: ou File:, appuyez sur la touche Perform Delete. Keysight 53210A Guide d’utilisation...
Page 480 Pour sélectionner le fichier souhaité, utilisez le bouton rotatif du panneau avant. 3 Appuyez sur Select pour supprimer le fichier. Remarque : la touche Select a pour effet de supprimer imméd iatement le fichier de configurations. Keysight 53210A Guide d’utilisation...
Page 481 ( ), le MMEMory:CDIRectory chemin figurant dans les lecteurs source et de destination doit être un chemin de dossier absolu commençant par \. Les noms de fichier doivent comporter l’extension de fichier. Keysight 53210A Guide d’utilisation...
Page 482 (Appuyez à nouveau sur Browse pour afficher le contenu d’un dossier.) 2 Appuyez sur Copy Path et sélectionnez le lecteur ou dossier de destination, puis appuyez sur Select. Appuyez sur Perform Copy pour copier le dossier ou le fichier. Keysight 53210A Guide d’utilisation...
Page 483 USB externe contenant un sous-dossier plus un fichier de données .csv, un fichier de données .dat et un fichier de configuration : MMEMory:CATalog[:ALL]? 253657088,519798784,"data1.csv,ASC,12500","state1.sta,STAT,860", "data2.dat,BIN,1600","dut_a,FOLD,0" MMEMory:CATalog:DATA? 253657088,519798784,"data1.csv,ASC,12500","data2.dat,BIN,1600" MMEMory:CATalog:STATe? 253657088,519798784,"state1.sta,STAT,860" Keysight 53210A Guide d’utilisation...
Page 484 Compteur RF 350 MHz Keysight 53210A Guide d’utilisation État de l’appareil Système d’état du compteur Keysight 53210A 239 Ce chapitre traite les registres d’état utilisés pour surveiller les conditions de fonctionnement du compteur 53210A.
Page 485 État de l’appareil Instrument Locked Global Error Figure 8-1 Système d’état du compteur 53210A Keysight 53210A Guide d’utilisation...
Page 486 État de l’appareil Système d’état du compteur Keysight 53210A Ce chapitre présente le système d’état du compteur 53210A. Reportez-vous au sous-système STATus et aux commandes IEEE-488 du document Programmer’s Reference pour connaître les définitions de bits et obtenir des informations supplémentaires.
Page 487 (forme de requête) STATus:QUEStionable:ENABle? - activer : valeur décimale correspondant à la somme binaire pondérée des bits du registre. Par exemple, pour activer le bit qui surveille les éventuelles erreurs de base de temps : STAT:QUES:ENAB 1024. Keysight 53210A Guide d’utilisation...
Page 488 Vous pouvez lire le registre des événements à l’aide de la commande : STATus:OPERation[:EVENt]? Contrairement au registre des conditions, les bits du registre des événements restent inchangés si l’état s’est produit. Les bits sont effacés suite à la lecture du registre. Keysight 53210A Guide d’utilisation...
Page 489 Lecture du registre des événements standard Vous pouvez lire le registre des événements standard à l’aide de la commande : *ESR? La lecture du registre n’efface pas les bits qu’il contient. Les bits sont effacés avec l’envoi de la commande *CLS. Keysight 53210A Guide d’utilisation...
Page 490 6 (RQS). La commande d’interrogation série (SPOLL) efface le bit 6. Tous les bits du registre d’octet d’état (sauf le bit 4) sont effacés avec la commande : *CLS Le bit 4 est effacé lorsque les données sont lues depuis le tampon de sortie. Keysight 53210A Guide d’utilisation...
Page 491 - activer : valeur décimale correspondant à la somme binaire pondérée des bits du registre. Par exemple, pour activer le bit représentant le groupe de registres Questionable Data : *SRE 8. Chapitre 7 et le CD-ROM Product Reference (réf. 53220-13601) contienent des exemples d’utilisation du sous-système STATus. Keysight 53210A Guide d’utilisation...
Page 492 Compteur RF 350 MHz Keysight 53210A Guide d’utilisation Messages d’erreur de l’appareil 53210A L’Annexe A contient une description des messages d’erreurs relatifs au compteur RF 53210A.
Page 493 Messages d’erreur de l’appareil 53210A Tableau A-1 Description des messages d’erreur de l’appareil 53210A Code Message Description Erreurs de commande -100 Command Error Erreur de syntaxe générique : une erreur de commande s’est produite. Un caractère non valide est présent dans l’en-tête ou dans l’un des...
Page 494 Messages d’erreur de l’appareil 53210A Tableau A-1 Description des messages d’erreur de l’appareil 53210A Code Message Description Un nombre a été spécifié dans l’en-tête de commande ou dans un -128 Numeric data not allowed paramètre où des données numériques ne sont pas autorisées.
Page 495 Messages d’erreur de l’appareil 53210A Tableau A-1 Description des messages d’erreur de l’appareil 53210A Code Message Description Une expression est présente dans une instance où elle n’est pas autorisée -178 Expression data not allowed par l’appareil. Erreurs d’exécution Une commande ou une requête protégée par mot de passe n’a pas pu...
Page 496 Messages d’erreur de l’appareil 53210A Tableau A-1 Description des messages d’erreur de l’appareil 53210A Code Message Description La mémoire flash interne ou le périphérique USB ne comporte plus -254 Media full d’espace libre pour créer le dossier ou le fichier, ou pour effectuer l’opération de fichier.
Page 497 System Error; -310 éteignez et rallumez l’appareil une nouvelle fois. Si l’erreur persiste, I2C Comms Failure contactez Keysight en veillant à donner une description complète du message d’erreur. Calibration memory lost; L’appareil n’a pas pu référencer les données d’étalonnage dans la -313 mémoire non volatile.
Page 498 éventuellement produite. Lancez l’autotest de l’appareil pour déterminer +110 LXI mDNS Error s’il s’agit d’une panne matérielle. Si c’en est une, contactez Keysight. Not able to execute while +263 Une commande a été reçue alors qu’une mesure était en cours.
Page 499 Messages d’erreur de l’appareil 53210A Tableau A-1 Description des messages d’erreur de l’appareil 53210A Code Message Description Le fichier de configuration .sta spécifié ne contient pas d’informations +293 State file corrupt valides sur les configurations de l’appareil. +294 Preference file size error Tentative de chargement d’un fichier de préférence .prf trop volumineux.
Page 500 Messages d’erreur de l’appareil 53210A Tableau A-1 Description des messages d’erreur de l’appareil 53210A Code Message Description Cannot use zero as math Une valeur égale à zéro (0) ne peut pas être utilisée comme référence +541 reference for PCT, PPM, or PPB pour les fonctions de réglage d’échelle PCT, PPM et PPB.
Page 501 Vérifiez la configuration de l’étalonnage (réglages et +707 raccordements de l’appareil) et ré-étalonnez le compteur. Contactez computed correction factor out of Keysight si l’autotest échoue ou si vous ne parvenez pas à étalonner range l’appareil. Calibration error; Le message à enregistrer dans la mémoire de l’étalonnage dépasse la +711 limite de 40 caractères.
Page 502 Messages d’erreur de l’appareil 53210A Tableau A-1 Description des messages d’erreur de l’appareil 53210A Code Message Description Channel 2 calibration signal La fréquence du signal d’étalonnage se trouvait en dehors de la plage +715 frequency error attendue pour la valeur spécifiée.
Page 503 Messages d’erreur de l’appareil 53210A Tableau A-1 Description des messages d’erreur de l’appareil 53210A Code Message Description Erreurs d’autotest Un échec a eu lieu lors de l’étalonnage automatique de l’autotest. Self-Test failed: Répétez l’autotest. Si l’échec de l’étalonnage automatique persiste, cela...
Page 504 Ces informations peuvent faire l'objet de modifications sans préavis. Référez-vous toujours à la version anglaise disponible sur le site Web de Keysight pour obtenir la dernière mise à jour. © Keysight Technologies 2011–2020 Édition3, 30 avril 2020 Imprimé en Malaisie...
