2.1
Mise en place et composants de l'installation Solaris
2
Description du produit

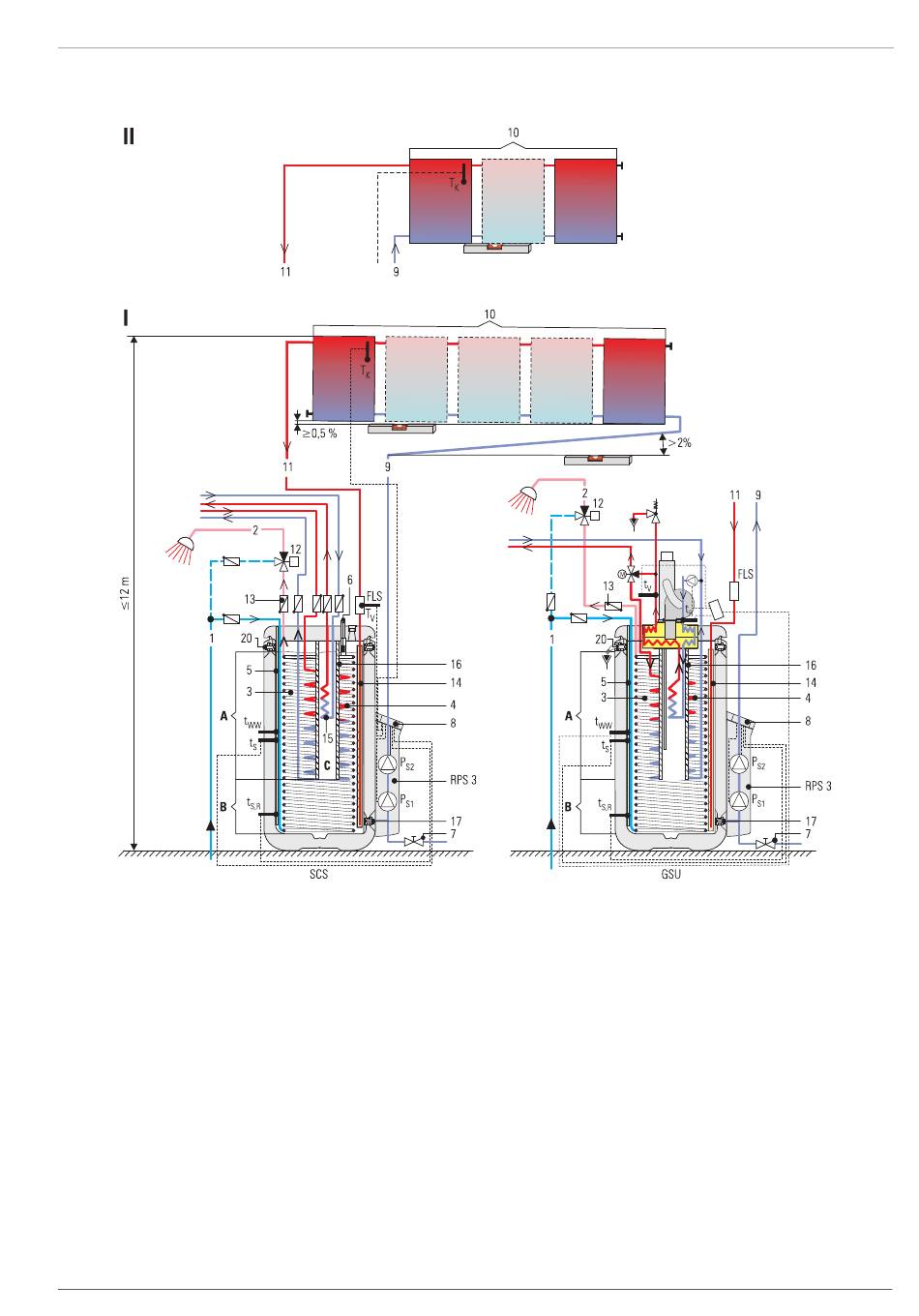

Fig. 2-1
Mise en place standard d'une installation ROTEX Solaris (ROTEX recommande le raccord en série)
1
Canalisation de raccordement en eau froide
2
Canalisation de raccordement en eau potable (chaude)
3
Echangeur thermique avec tube-foyer en acier fin pour l'eau potable (chaude)
4
Echangeur thermique avec tube-foyer en acier fin pour la production de chaleur
(charge de l'accumulateur)
5
Douille de plongée pour le capteur de température de l'accumulateur
6
Affichage de remplissage
7
Robinet de remplissage et de vidage
8
Dispositif de réglage de température différentielle Solaris R3
9
Canalisation de reflux solaire (en bas sur le capteur solaire/VA 18 Solar)
10
Groupe de capteurs solaires Solaris
11
Canalisation d'alimentation solaire (en bas sur le capteur solaire/VA 15 Solar)
12
Soupape thermique de mélange (protection contre l'ébouillantement côté
construction)
13
Frein gravitationnel
14
Tuyau stratifié d'alimentation Solaris
15
Echangeur thermique avec tube-foyer en acier fin pour le support au chauffage
16
Enveloppe d'isolation thermique pour le tube-foyer en acier fin pour le support
au chauffage
17
Raccordement du reflux Solaris
FA ROTEX Solaris RPS3 - 08/2007
2
18
Douille de plongée pour le capteur de température de reflux Solaris
19
Raccord de canalisation de compensation (avec soupape) pour expansion
de l'accumulateur
20
Raccordement du trop-plein de sécurité
I
Raccordement en série pour 2 à 5 capteurs
II
Raccordement en parallèle pour 2, max. 3 capteurs (pas pour un montage
intégré à la toiture)
A
Zone d'eau sanitaire
B
Zone solaire
C
Zone de support du chauffage
TR
Capteur de température de reflux Solaris
TS
Capteur de température de l'accumulateur Solaris
TK
Capteur de température du panneau solaire Solaris
TV
Sonde de température d'alimentation Solaris
RPS3 Unité de pompage et de régulation
FLS FlowSensor Solaris (mesure du débit) ou FlowGuard Solaris (réglage du débit)
PS1 Pompe de service Solaris
PS2 Pompe d'augmentation de la pression
x
Description du produit
7
