Désign. abrégée Signification
Sonde de débit, Solaris FlowSensor FLS20
FLS
(mesure du débit et de la température d'alimentation)
FLG Soupape de régulation Solaris FlowGuard avec affichage du débit
VS Protection contre l'ébouillantement VTA 32
ÜV Vanne de surcharge
Générateur de chaleur externe (par ex. chaudière à bois à pastilles, autres
WEx
chaudières à matière solide, pompe à chaleur)
P Pompe pour circuit générateur de chaleur externe
WEx
RTA Augmentation de la température de reflux
PWT Echangeur thermique à plaques
MV Electrovanne à 2 voies
P Pompe circuit piscine
B
t Capteur de température de piscine
B
Soupape à 3 voies thermostatique pour augmentation de la température de
TMV
reflux
DTR Réglage de la température différentielle
t Capteur de température de reflux de chauffage
1
t Tampon de sonde de température de l'accumulateur
2
Séparation de la connexion standard – P
reconnecté à l'extérieur de celle-ci

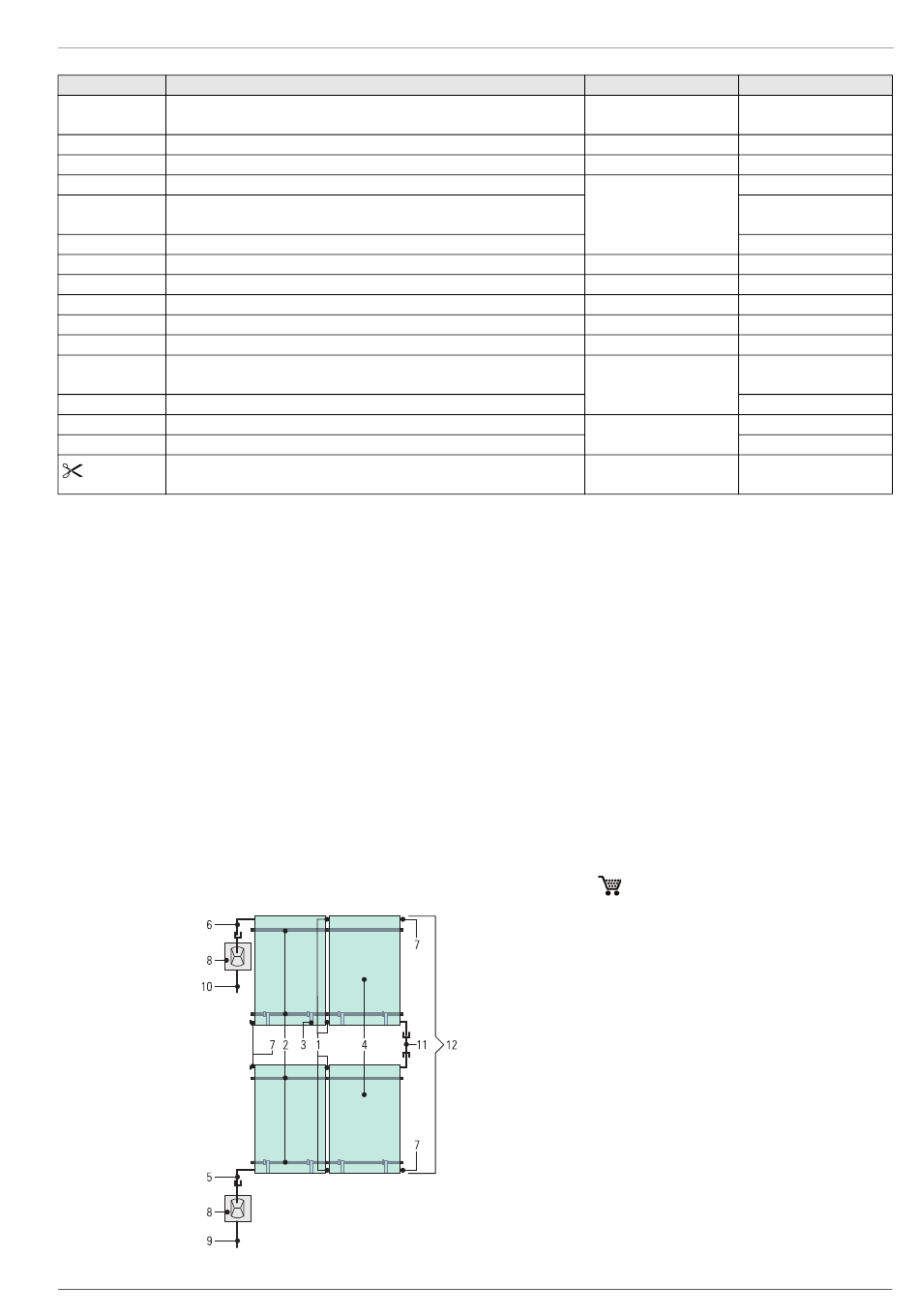

Tab. 7-2 Désignations abrégées dans les plans hydrauliques (2)

Raccord d'une installation de capteurs solaires avec pression

Si les conditions relatives au bâtiment ne permettent pas de monter les capteurs solaires au-dessus de l'accumulateur ou s'il n'est
pas possible de placer la ligne de raccordement avec une pente suffisante entre le groupe de capteurs solaires et l'accumulateur,
le système Solaris ne peut être mis en place sans pression. Il est alors possible de relier une installation de capteurs solaires
conventionnelle avec surpression et mise hors gel à un système de chauffage ROTEX avec Sanicube Solaris ou GasSolarUnit :
• Reliez les capteurs solaires et le système de pression via un échangeur de chaleur à plaques (Fig. 7-10).
• Raccordez le système de pression - capteur solaire au circuit primaire.
• Commandez le circuit secondaire sans pression, une fois relié via la station de réglage et de pompage.
• Comme dans ce cas il n'est pas nécessaire de surmonter une grande hauteur, démontez la pompe de surpression P2 du RPS3
et mettez-la en œuvre comme pompe de circuit solaire. En outre, branchez la pompe en parallèle à la pompe de service P1.
• Commandez l'installation solaire avec le dispositif de réglage Solaris. Vous aurez besoin à cet effet d'une sonde de capteur
solaire avec le composant Pt 1000. Cet ensemble peut être commandé en option.
Câblage en série
Alternativement au câblage purement en parallèle des capteurs solaires tel que décrit dans ce manuel, (voir aussi Fig. 2-1), il est
possible, si besoin, de monter au plus 3 groupes de capteurs solaires en les superposant. Les capteurs solaires ou les groupes de
capteurs solaires superposés doivent être connectés en rangée (Fig. 7-12). Vous aurez besoin par rangée du système de capteurs
solaires supplémentaires d'un paquet de connecteur de rangée CON RVP (
Fig. 7-12
FA ROTEX Solaris RPS3 - 08/2007
doit être retiré de l'installation et
K
Agencement alternatif des capteurs solaires
7 x Intégration du système hydraulique
Remarque
Accessoire
Accessoire
côté construction
le cas échéant
côté construction
côté construction
en fonction de DTR
côté construction
16 20 35).
1 Connecteur du panneau solaire
2 Rails de profilé de montage
3 Crochet de sécurité du panneau solaire
4 Capteur solaire plat Solaris
5 Raccordement du capteur solaire au reflux
6 Raccordement du capteur solaire à
l'alimentation
7 Plaque de fermeture du capteur solaire
8 Passe-toits pour l'alimentation ou le reflux
9 Canalisation de retour VA 18 Solar
10 Canalisation d'alimentation VA 15 Solar
11 Connecteur de rangée de capteurs solaires
CON RVP
12 Groupe de capteurs solaires Solaris
(2x 2 capteurs solaires)
N° de commande
16 41 07
16 41 02
15 60 15
43
