Dimensions pour le montage

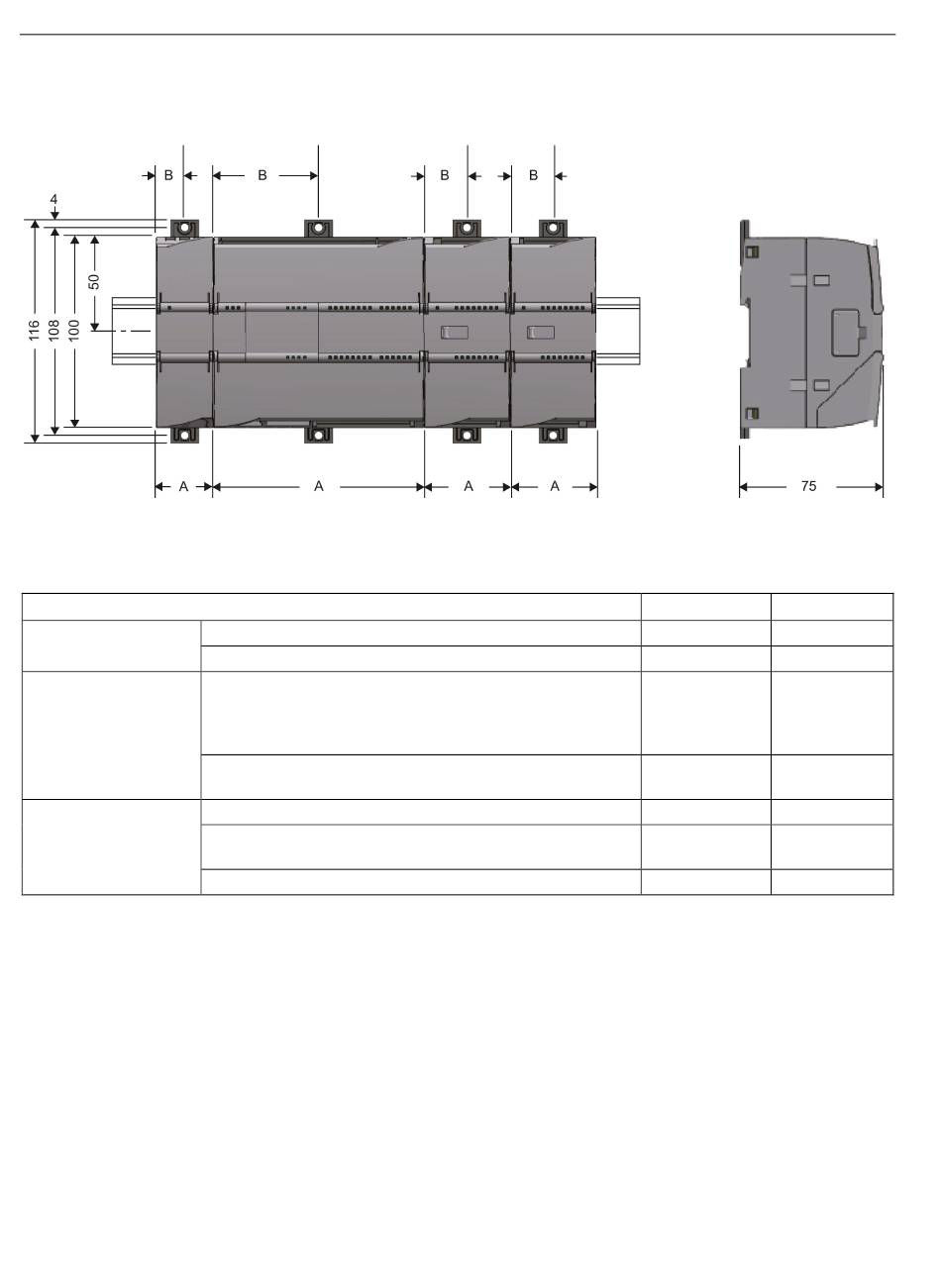

Figure 3-1 Cotes d'encastrement du S7-1200
Tableau 3- 1 Dimensions pour le montage (mm)
Appareils S7-1200
CPU
(Exemples)
Modules de signaux
(Exemples)
Interfaces de commu-
nication
(Exemples)
* Largeur B : Distance entre le bord du boîtier et le centre du trou du clip de rail symétrique
Clips de rail symétrique
Les CPU, SM, CM et CP peuvent être montés sur rail symétrique DIN en armoire électrique.
Utilisez les clips extractibles de rail symétrique pour fixer l'appareil sur le rail symétrique. Ces
clips s'enclenchent également en position tirée afin de permettre le montage sur tableau de
commande. Le diamètre intérieur du trou pour les clips de rail symétrique est de 4,3 mm.
40
CPU 1211C, CPU 1212C
CPU 1214C
8 ou 16 E/S TOR
2, 4 ou 8 E/S analogiques
thermocouple, 4 ou 8 E/S
RTD, 4 E/S
16 E/S analogiques
RTD, 8 E/S
CM 1241 RS232 / CM 1241 RS485
CM 1243-5 (maître PROFIBUS)
CM 1242-5 (esclave PROFIBUS)
CP 124x-7
Largeur A
90 mm
110 mm
45 mm
70 mm
30 mm
30 mm
30 mm
Instructions de service, 01/2015, C79000-G8977-C381-01
Largeur B *
45 mm
55 mm
22,5 mm
35 mm
15 mm
15 mm
15 mm
CP 1243-7 LTE
