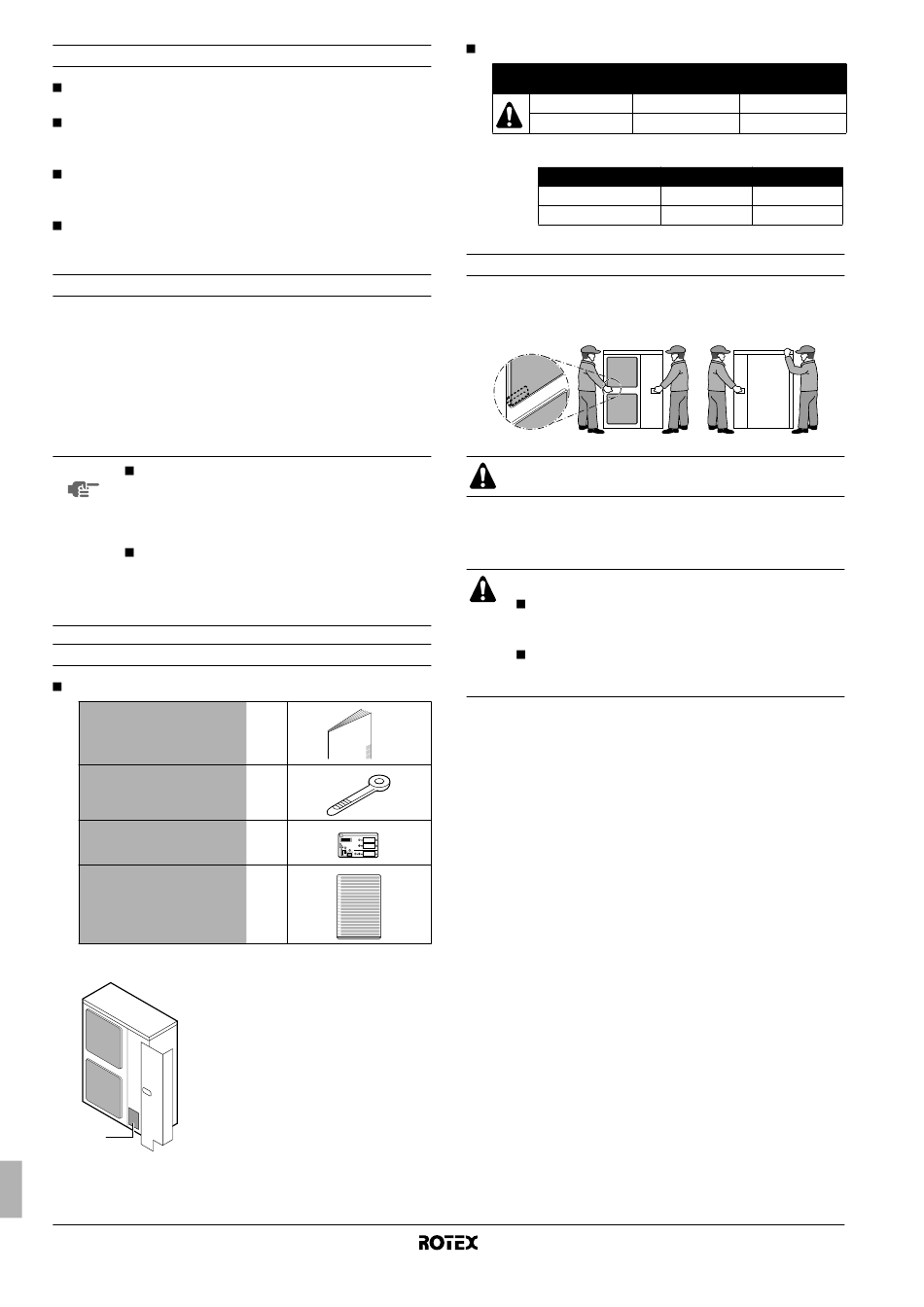

Instalarea
Pentru instalarea unităţii interioare, consultaţi manualul de
instalare al unităţii interioare.
Nu exploataţi niciodată unitatea fără termistor (R3T, R4T) sau
senzori de presiune (S1NPH, S1PH), putând rezulta arderea
compresorului.
Aveţi grijă să notaţi denumirea modelului şi seriile plăcilor
exterioare (frontale) pentru
montaţi/demontaţi plăcile.
Când închideţi panourile de întreţinere, aveţi grijă ca cuplul de
strângere să nu depăşească 4,1 N•m.
Model
Unităţile RRLQ includ echipamente speciale (izolaţie, încălzitorul
plăcii de fund,...) pentru a asigura buna funcţionare în zonele unde
pot surveni temperaturi joase ale mediului ambiant alături de condiţii
de umiditate ridicată. În astfel de condiţii modelul RRHQ poate
întâmpina probleme prin acumularea serioasă de gheaţă pe
serpentina răcită cu aer. În cazul în care se anticipează astfel de
situaţii trebuie instalate în locul lor RRLQ. Aceste modele conţin
elemente de contracarare (izolaţie, încălzitorul plăcii de fund,...)
pentru a preveni îngheţul.
NOTĂ O unitate exterioară
racordată numai
RKHBH/X016BA (încălzitorul plăcii de fund la
unitatea exterioară trebuie să fie controlat de
unitatea interioară).
O unitate exterioară RRHQ0*BA poate fi racor-
dată la o unitate interioară RKHBH/X016BAsau la
unitatea interioară RKHBH/X016AA/AB (dacă
este necesar setul încălzitorului plăcii de fund,
vezi "Opţiuni posibile" la pagina 3).
Accesorii
Verificaţi ca următoarele accesorii să fie incluse la unitatea dvs.
Manual de instalare
Clemă de cablu
Etichetă de gaz fluorurat cu
efect de seră
Etichetă de gaz fluorurat cu
efect de seră în mai multe limbi
A se vedea figura de mai jos pentru poziţia accesoriilor.
1
1
Manual de instalare
3
a evita greşelile când
RRLQ0*BA poate fi
la o unitate interioară
1
2
1
1
Accesorii
Opţiuni posibile
Încălzitorul plăcii de
RRLQ
RRHQ
(a) Combinarea celor două opţiuni este interzisă.
RKHBH/X016AA/AB
RKHBH/X016BA
Manipulare
Conform figurii de mai jos, mişcaţi încet unitatea, apucând mânerele
din dreapta şi stânga. Puneţi-vă mâinile pe colţ în loc să apucaţi priza
de aer pentru a evita deformarea carcasei.
Pentru a evita accidentarea, nu atingeţi priza de aer sau
aripioarele din aluminiu ale unităţii.

Alegerea locului de instalare

PRECAUŢIE
Aveţi grijă să luaţi măsurile adecvate pentru a
împiedica pătrunderea animalelor mici în unitatea
exterioară.
Animalele mici în contact cu piesele electrice pot
cauza defecţiuni, fum sau incendiu. Instruiţi clientul să
menţină curată zona din jurul unităţii.
1 Alegeţi cu aprobarea clientului un loc de instalare care să
îndeplinească următoarele condiţii.
- Locuri bine aerisite.
- Locuri unde unitatea nu deranjează vecinii.
- Locuri sigure care suportă greutatea şi vibraţiile unităţii şi
unde unitatea poate fi instalată pe un plan orizontal.
- Locuri unde nu există pericolul unor scăpări de gaze
inflamabile sau de alte produse.
- Echipamentul nu este destinat utilizării într-o atmosferă
potenţial explozivă.
- Locuri unde se poate asigura spaţiul necesar lucrărilor de
întreţinere.
- Locuri unde lungimile tubulaturii şi cablajului unităţilor
interioare şi exterioare se pot încadra în limitele admisibile.
- Locuri unde scurgerile de apă din unitate nu pot cauza
stricăciuni (de exemplu, în cazul unei conducte de evacuare
înfundate).
- Locuri unde pe cât posibil ploaia poate fi evitată.
- Nu instalaţi unitatea în locuri utilizate frecvent ca loc de
muncă.
În cazul lucrărilor de construcţie (de ex. lucrări de polizare)
unde se formează mult praf, unitatea trebuie acoperită.
- Nu puneţi nici un obiect sau echipament pe unitate (placa
superioară).
- Nu vă urcaţi, nu vă aşezaţi şi nu staţi pe unitate.
- Asiguraţi-vă că s-au luat suficiente măsuri de precauţie în
conformitate cu reglementările locale şi naţionale relevante
în cazul scăpărilor de agent frigorific.
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unitate exterioară pentru pompă termică aer la apă
fund Ştuţ de evacuare
Standard Utilizare interzisă
(a) (a)
Set opţional Set opţional
EKBPHT16Y* EKBPHTH16A
Posibil Interzis
Posibil Posibil
