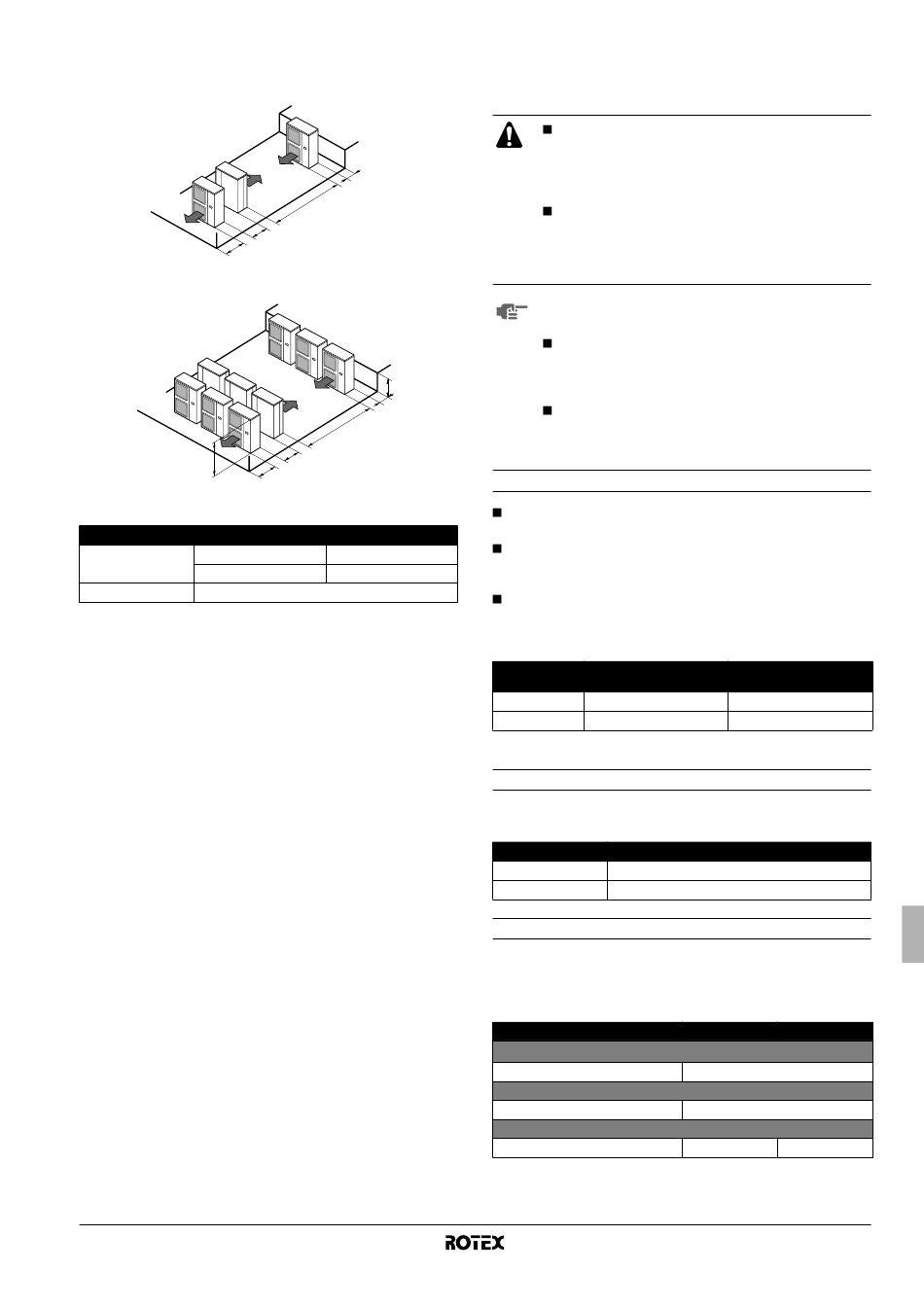

(C) In geval van installatie in meerdere rijen (voor gebruik op daken,
enz.)
1. In geval één unit per rij wordt geïnstalleerd.
≥1000
2. In geval meerdere units worden geïnstalleerd (2 units of meer),
zijdelings per rij gekoppeld.
H
Afmetingsverhoudingen van H, A en L zijn in de onderstaande tabel
vermeld.
L
0<L≤1/2H
L≤H
1/2H<L
H<L Installatie niet toegestaan
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Buitenunit voor lucht-water-warmtepomp
4PW54248-1
≥100
≥2000
≥200
L
A
≥3000
≥600
≥1500
A
250
300
D
IKTE VAN DE KOELMIDDELLEIDING
EN TOEGESTANE LEIDINGLENGTE
Leidingen en andere onderdelen onder druk moeten
voldoen aan de van de toepassing zijnde nationale en
internationale voorschriften en moeten geschikt zijn
voor koelmiddel. Gebruik met fosforzuur gedeoxi-
deerde, naadloze koperen buizen voor koelmiddel.
De installatie moet worden uitgevoerd door een
erkend koeltechnicus; de keuze van de materialen en
de installatie moet voldoen aan nationale en
internationale voorschriften. In Europa is de norm
EN378 van toepassing.
Informatie voor personen die instaan voor het
installeren van de leidingen:
Open de afsluitklep
geïnstalleerd en leeggepompt. (Wanneer u het
systeem probeert te gebruiken met gesloten klep kan
de compressor schade oplopen.)
Laat geen koelmiddel vrij. Verzamel het koelmiddel
volgens de voorschriften inzake het verzamelen en
opruimen van freon.
Keuze van het leidingmateriaal
Constructiemateriaal: met fosforzuur gedeoxideerde, naadloze
koperen buis voor koelmiddel.
Getemperde kwaliteit: gebruik leidingen van getemperd staal in
functie van de leidingdiameter zoals aangegeven in de tabel
hieronder.
De wanddikte van de koelmiddelleidingen moet voldoen aan de
geldende plaatselijke en nationale voorschriften. De minimale
leidingdikte voor leidingen voor R410A moet overeenstemmen
met de waarden in de tabel hieronder.
Getemperde kwaliteit van
Leidingdiameter het leidingmateriaal
9,5 O
15,9 O
O=Gegloeid

Maat koelmiddelleiding

De leidingen tussen de buitenunit en de binnenunit moeten even
groot zijn als de buitenverbindingen.
Gasleiding
Vloeistofleiding

Toegestane leidinglengte en hoogteverschil

Zie onderstaande tabel voor lengte en hoogte. Raadpleeg
afbeelding 2. Ga ervan uit dat de langste lijn in de figuur
overeenkomt met de langste leiding, en de hoogste unit in de figuur
met de hoogste unit in werkelijkheid.
Toegestane leidinglengte
Toegestane leidinglengte
Maximale totale leidinglengte in één richting
L
Maximaal hoogteverschil tussen binnen en buiten
H
Lengte zonder vulling
L
(a) Het getal tussen haakjes geeft de overeenkomstige lengte aan.
nadat de leidingen
Minimale dikte t (mm)
0,80
1,00
Maat koelmiddelleiding (mm)
Ø15,9
Ø9,5
V3 W1
(a)
75 m (95 m)
30 m
≤30 m ≤10 m
Montagehandleiding
zijn
