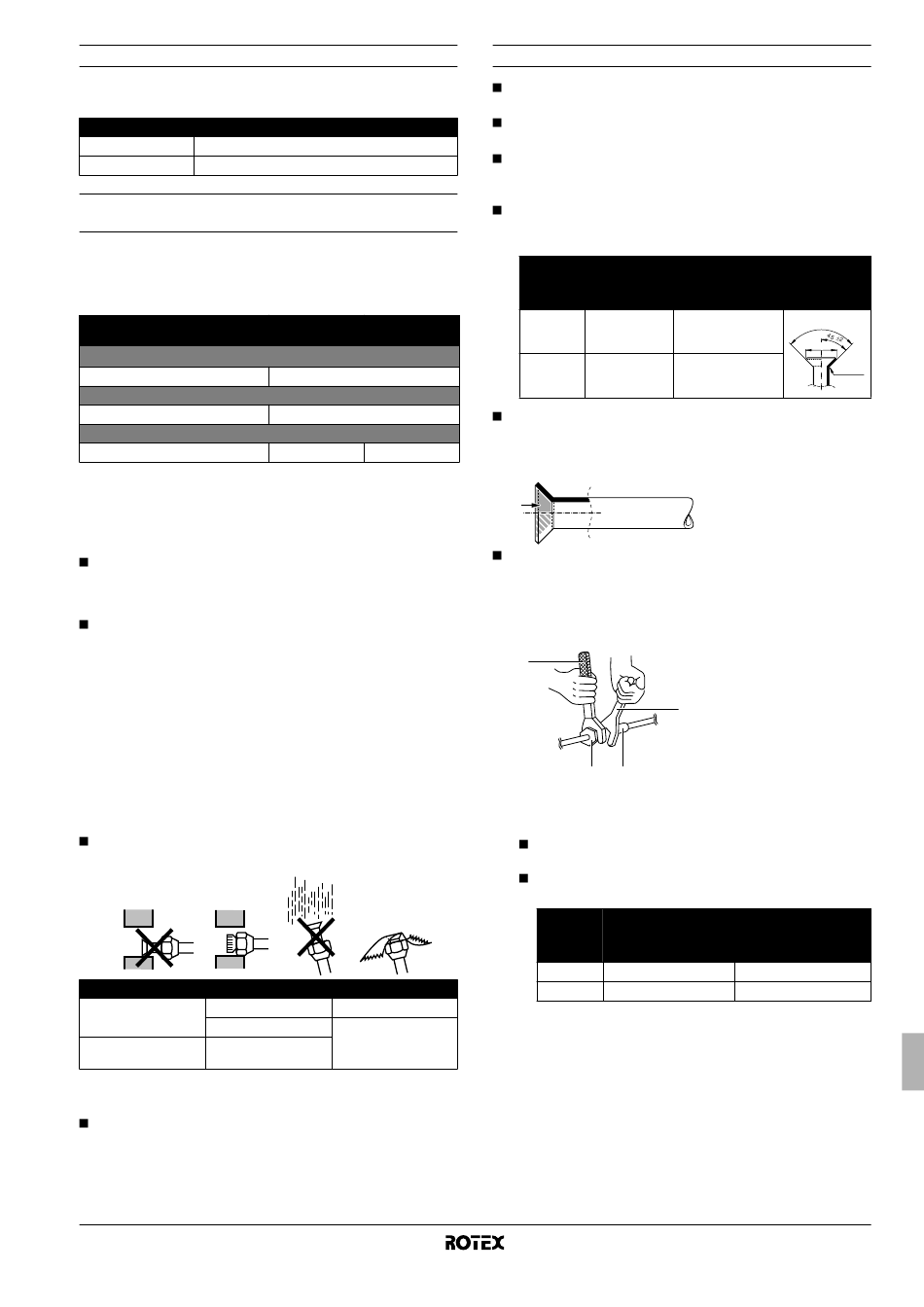

Dimensões dos tubos de refrigerante
Os tubos entre a unidade de exterior e a unidade interior devem ter
dimensões idênticas aos das ligações exteriores.
Dimensões dos tubos de refrigerante (mm)
Tubo de gás
Tubo de líquido
Diferenças toleráveis no comprimento e desnível dos
tubos
Consulte a tabela seguinte, relativamente aos comprimentos e
alturas. Consulte a figura 2. Assuma que a linha mais comprida na
figura corresponde ao tubo realmente mais longo; e que a unidade
mais alta da figura corresponde à unidade realmente mais alta.
Comprimento permitido para as tubagens
Comprimento permitido para as
tubagens
Comprimento máximo total dos tubos num sentido
C
Desnível máximo entre interiores e exteriores
A
Comprimento sem carga
C
(a) Os números entre parênteses indicam comprimentos equivalentes.
C
UIDADOS QUANTO À TUBAGEM PARA
REFRIGERANTE
Para além do refrigerante escolhido, não permita a entrada no
ciclo de arrefecimento de qualquer outro produto (nem mesmo
ar). Se houver fuga de gás de refrigeração durante a utilização
da unidade, ventile imediatamente o quarto bastante bem.
Utilize o R410A apenas quando adicionar refrigerante.
Ferramentas de instalação:
Certifique-se de que utiliza as ferramentas de instalação
(mangueira de carga de pressão com manómetro, etc.) que são
usadas exclusivamente para instalações do R410A para resistir
à pressão e para evitar que materiais estranhos (incluindo óleos
minerais e humidade) se misturem no sistema.
Bomba de vácuo:
Utilize uma bomba de aspiração de 2 fases com uma válvula de
retenção
Certifique-se de que o óleo da bomba não flui na direcção
inversa, para o sistema, enquanto a bomba estiver parada.
Utilize uma bomba de aspiração que consiga evacuar até
–100,7 kPa (5 Torr, –755 mm Hg).
Para evitar que sujidade, líquidos ou pó entrem na tubagem,
vede a tubagem com um aperto ou com fita.
Local Período de instalação
Superior a um mês
Unidade de exterior
Inferior a um mês
Independentemente
Unidade de interior
do período
São necessários cuidados particulares ao passar os tubos de
cobre através das paredes.
A tubagem deve ser montada de forma a que a parte
abocardada não seja sujeita a esforço mecânico.
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unidade de exterior para bomba de calor ar/água
4PW54248-1
Ø15,9
Ø9,5
V3 W1
(a)
75 m (95 m)
30 m
≤30 m ≤10 m
Método de protecção
Aperte o tubo
Aperte o tubo ou
vede-o com fita
Directrizes de abocardamento
As extremidades abocardadas não devem ser reutilizadas.
Devem ser feitas novas, para evitar fugas.
Utilize um corta-tubos e um abocardador adequados para o
refrigerante utilizado.
Utilize apenas as porcas bicones fornecidas com a unidade. A
utilização de outras porcas bicones pode provocar fugas de
refrigerante.
Consulte a tabela quanto às dimensões de abocardamento e
binários de aperto (demasiado aperto pode fender a
extremidade abocardada).
Dimen-
sões da
tubagem Binário de
(mm) aperto (N•m)
Ø9,5 33~39
Ø15,9 63~75
Quando ligar a extremidade abocardada, revista-a por dentro
com óleo de éter ou de éster, e comece por apertar
manualmente, rodando 3 ou 4 vezes, antes de apertar com
força.
Ao desapertar uma porca bicone, use sempre duas chaves em
combinação.
Ao ligar os tubos, faça o aperto da porca bicone utilizando
sempre em conjunto uma chave de bocas e uma chave dinamo-
métrica, para evitar fendas na porca bicone e as consequentes
fugas.
1
4 3
Não recomendado – apenas para emergências
Se for obrigado a unir os tubos sem uma chave dinamométrica,
siga este método de instalação:
Aperte a porca bicone com uma chave de bocas, até que
sinta aumentar subitamente o binário de aperto.
A partir desse ponto, continue a apertar a porca, mas
apenas o ângulo adicional que se indica de seguida:
Dimen-
sões da
tubagem Ângulo de aperto
(mm) adicional (graus)
Ø9,5 60~90
Ø15,9 30~60
Formato do
Dimensões do abocardado
abocardado A (mm) (mm)
90 ±2
12,8~13,2
A
R=0.4~0.8
19,4~19,7
1 Chave
dinamométrica
2 Chave de bocas
2
3 União de tubagem
4 Porca bicone
Comprimento
recomendado do braço
da chave (mm)
±200
±300
Manual de instalação
7
