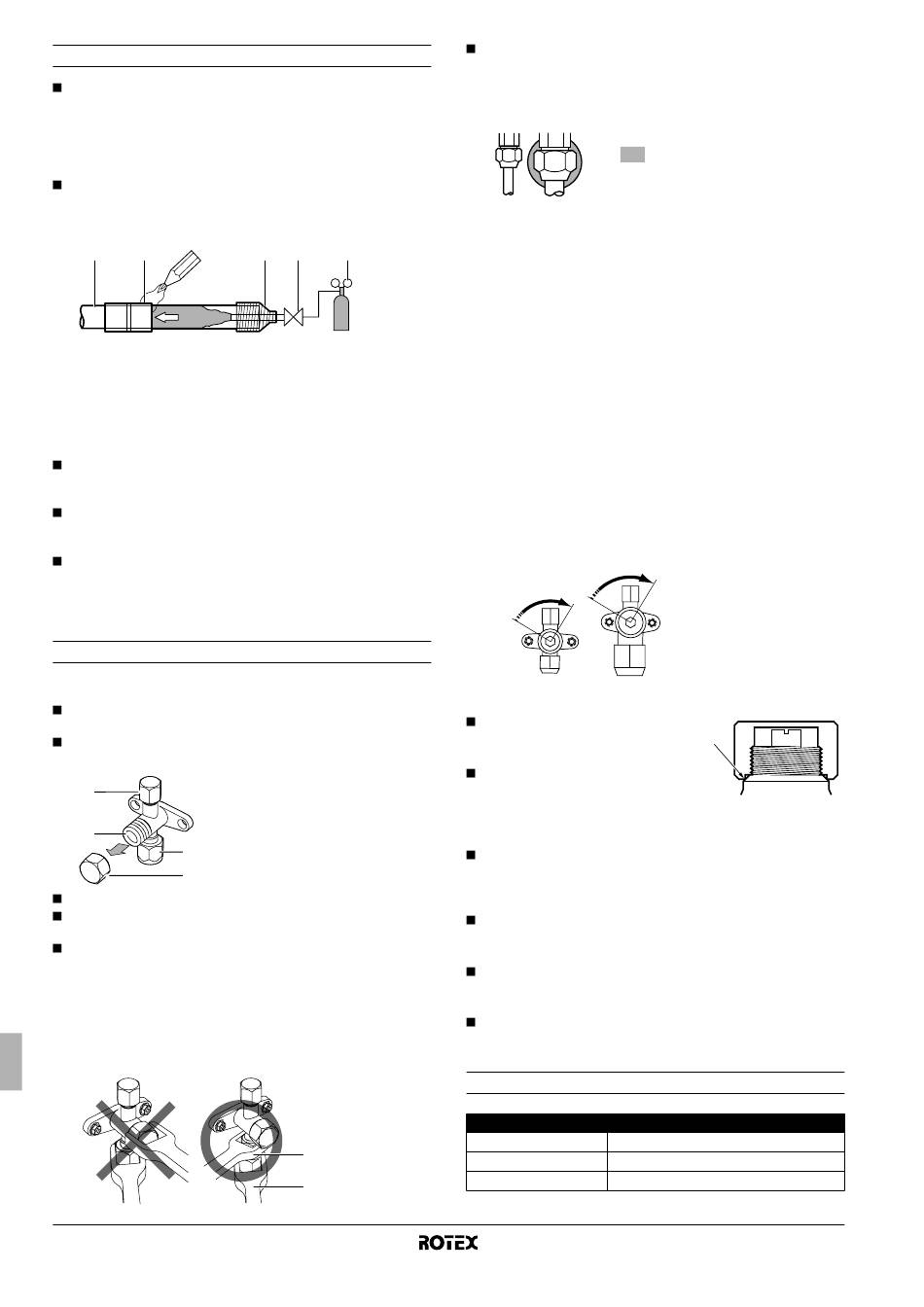

Directrizes de soldadura
Certifique-se de soprar internamente azoto durante a soldadura.
A sopragem interna com azoto evita a criação de grandes
quantidades de película oxidada no interior da tubagem. Uma
película oxidada afecta de forma adversa as válvulas e os
compressores do sistema de refrigeração, impedindo um
funcionamento adequado.
A pressão do azoto deve ser regulada a 0,02 MPa (ou seja,
apenas o suficiente para que possa ser sentido na pele),
através de uma válvula redutora de pressão.
1 2
6
1 Tubagem de refrigerante
2 Secção a soldar
3 Fita
4 Válvula manual
5 Válvula redutora da pressão
6 Azoto (nitrogénio)
Não utilize antioxidante ao soldar as uniões de tubos.
Os resíduos podem entupir as tubagens e avariar o
equipamento.
Não empregue fundente durante a soldadura dos tubos de
refrigerante (cobre com cobre). Utilize ligas de cobre-fósforo
para soldadura (BCuP), que não necessitam de fundente.
O fundente é extremamente pernicioso às tubagens de refrige-
rante. Por exemplo: se for empregue um fundente de cloro,
provoca corrosão nos tubos; se o fundente contiver flúor,
deteriora o óleo refrigerante.
Utilização das válvulas de paragem
Cuidados na utilização da válvula de paragem
Certifique-se de manter as duas válvulas de paragem abertas
durante o funcionamento.
A figura seguinte indica o nome de cada componente
necessário para utilização da válvula de paragem.
1 1
2
2
3
3
4
4
A válvula de paragem vem fechada de fábrica.
Não exerça demasiada força sobre a haste da válvula. Se o
fizer, pode partir o corpo da válvula.
Como a placa de instalação da válvula de paragem pode ficar
deformada, se só se utilizar uma chave dinamométrica para
apertar ou desapertar a porca bicone, certifique-se sempre de
que fixa a válvula de paragem primeiro com uma chave de
bocas, só depois desapertando ou apertando a porca bicone
com uma chave dinamométrica.
Não coloque a chave de bocas na tampa da haste, pois tal pode
provocar uma fuga de refrigerante.
Manual de instalação
8
3 4 5
6
Orifício de saída e respectiva
tampa
Haste da válvula
Ligação da tubagem local
Tampa da haste
1 Chave de bocas
2 Chave
dinamométrica
1
2
Quando é expectável que a pressão de funcionamento seja
baixa (por exemplo, será efectuada refrigeração quando a
temperatura exterior já é baixa), vede o quanto baste com
silicone a porca bicone da válvula de paragem, na tubagem de
gás, para evitar congelação.
Abertura e fecho da válvula de paragem
Abertura da válvula de paragem
1. Retire a capa da válvula.
2. Introduza uma chave hexagonal (tubo de líquido: 4 mm/tubo de
gás: 6 mm) na haste da válvula e rode-a para a esquerda
(sentido anti-horário).
3. Quando não for possível rodar mais a haste da válvula, deixe de
rodar.
A válvula está agora aberta.
Fecho da válvula de paragem
1. Retire a capa da válvula.
2. Introduza uma chave hexagonal (tubo de líquido: 4 mm/tubo de
gás: 6 mm) na haste da válvula e rode-a para a direita (sentido
horário).
3. Quando não for possível rodar mais a haste da válvula, deixe de
rodar.
A válvula está agora fechada.
Sentido de fecho
Líquido Gás
Cuidados na utilização da tampa da haste
A tampa da haste encontra-se
selada no ponto indicado pela seta.
Tenha o cuidado de não a danificar.
Depois de manusear a válvula de
paragem, certifique-se de que a
tampa da haste fica bem apertada.
Para obter o binário de aperto,
consulte a tabela que se segue.
Verifique se há fugas de refrigerante, depois de apertar a tampa
da haste.
Cuidados no manuseamento do orifício de saída
Utilize sempre uma mangueira de carga equipada com um pino
compressor da válvula, pois o orifício de saída é uma válvula do
tipo Schrader.
Depois de manusear o orifício de saída, certifique-se de que a
tampa respectiva fica bem apertada. Para obter o binário de
aperto, consulte a tabela que se segue.
Verifique se há fugas de refrigerante, depois de apertar a tampa
do orifício de saída.
Binários de aperto
Item
Tampa da haste (líquido)
Tampa da haste (gás)
Tampa do orifício de saída
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unidade de exterior para bomba de calor ar/água
Vedante de silicone
(Certifique-se de que não fica
nenhuma fresta.)
Binário de aperto (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
