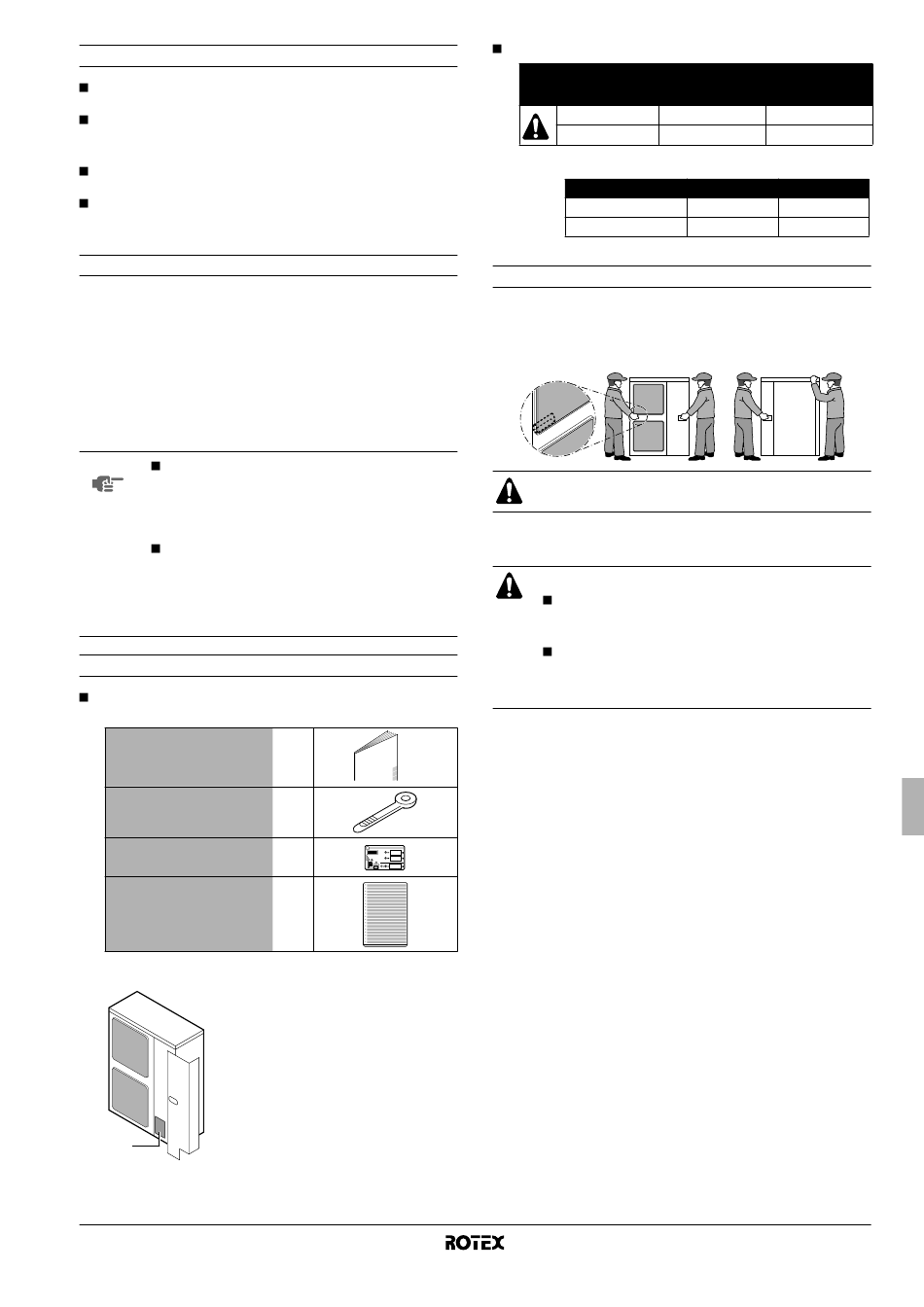

Installazione
Per quanto riguarda l'installazione dell'unità interna, consultare il
manuale di installazione dell'unità interna.
L'unità non deve essere mai azionata priva del termistore (R3T,
R4T) o dei sensori di pressione (S1NPH, S1PH). In caso
contrario, si potrebbe bruciare il compressore.
Quando si collegano/scollegano le piastre esterne (frontali), per
evitare errori occorre osservare sempre il loro numero di serie.
Alla chiusura dei pannelli di servizio, accertarsi che la torsione
non superi 4,1 N•m.
Modello
Le unità RRLQ dispongono di speciali apparecchiature (pannelli
isolanti, elettroriscaldatore della piastra di fondo, ecc...) per garantire
un corretto funzionamento nelle zone in cui una bassa temperatura
può manifestarsi insieme a condizioni di umidità elevata. In tali
condizioni, il modello RRHQ potrebbe avere problemi a causa del
ghiaccio accumulato intorno alla serpentina raffreddata ad aria. Se si
prevedono tali condizioni, è necessario installare il modello RRLQ.
Questi modelli dispongono di contromisure (pannelli isolanti,
elettroriscaldatore della piastra di fondo, ecc...) che consentono di
evitare il congelamento.
NOTA Un'unità esterna A RRLQ0*BA può essere
collegata soltanto a un'unità interna RKHBH/
X016BA (l'elettroriscaldatore della piastra di
fondo dell'unità esterna deve essere controllato
dall'unità interna).
Un'unità esterna A RRHQ0*BA può essere
collegata a un'unità interna RKHBH/X016BA o a
un'unità interna
necessario un kit dell'elettroriscaldatore della
piastra di fondo, consultare la sezione "Opzioni
possibili" a pagina 3).
Accessori
Controllare insieme all'apparecchio siano stati forniti anche i
seguenti accessori
Manuale d'installazione
Fascetta per cavi
Etichetta dei gas serra fluorinati
Etichetta multilingue dei gas
serra fluorinati
La figura sottostante mostra dove sono posizionati gli accessori.
1
1
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unità esterna per pompe di calore aria-acqua
4PW54248-1
RKHBH/X016AA/AB (se è
1
2
1
1
Accessori
Opzioni possibili
RRLQ
RRHQ
(a) La combinazione di entrambe le opzioni non è consentita.
RKHBH/X016AA/AB
RKHBH/X016BA
Come maneggiare l'unità
Come mostrato nella figura, spostare lentamente l'unità afferrando le
impugnature sinistra e destra. Posizionare le mani agli angoli, invece
di afferrare l'apparecchio dall'entrata dell'aria, per evitare di
deformare il telaio.
Per evitare danni, non toccare l'ingresso dell'aria o le alette
in alluminio dell'unità.
S
CELTA DELLA POSIZIONE D
ATTENZIONE
Assicurarsi di adottare tutte le necessarie misure al
fine di evitare che l'unità esterna diventi un rifugio per
i piccoli animali.
I piccoli animali potrebbero venire in contatto con le
parti elettriche e potrebbero essere la causa di mal-
funzionamenti, fumo o incendi. Dare istruzioni al
cliente di tenere pulita l'area intorno all'unità.
1 Selezionare un luogo di installazione che soddisfi le condizioni
riportate di seguito e che venga approvato dal cliente.
- Luoghi ben ventilati.
- Posti in cui l'unità non produce rumore fastidioso per gli
appartamenti vicini.
- Luoghi sicuri, capaci di sopportare il peso e le vibrazioni
dell'unità e dove l'unità possa essere installata in piano.
- Locali non caratterizzati dalla presenza di gas infiammabili o
perdite di prodotto.
- L'apparecchio non deve essere utilizzato in atmosfere
potenzialmente esplosive.
- Luoghi dove vi è spazio necessario per eseguire la
manutenzione.
- Luoghi dove le tubazioni delle unità interne ed esterne e le
lunghezze dei fili di collegamento elettrico rientrano nei limiti
dei range indicati.
- Luoghi dove l'acqua che fuoriesce dall'unità non può
danneggiare il luogo di installazione (ad esempio in caso di
tubo di drenaggio bloccato).
- Luoghi non raggiungibili dalla pioggia.
- Non installare l'unità in luoghi che vengono utilizzati spesso
come sede di attività lavorative.
In caso di lavori di costruzione (ad es. molatura) in cui si genera
una grande quantità di polvere, l'unità deve essere coperta.
- Non posizionare oggetti o apparecchiature sopra l'unità
(pannello superiore).
- Non arrampicarsi, sedersi o rimanere in piedi sopra l'unità.
- In caso di perdita del refrigerante, assicurarsi di prendere le
dovute precauzioni, in conformità con le normative locali e
nazionali vigenti in materia.
Elettroriscaldatore
della piastra di
fondo Presa di drenaggio
Standard Uso non consentito
(a)
Kit opzionale Kit opzionale
EKBPHT16Y* EKBPHTH16A
Possibile Non consentito
Possibile Possibile
'
INSTALLAZIONE
Manuale d'installazione
(a)
