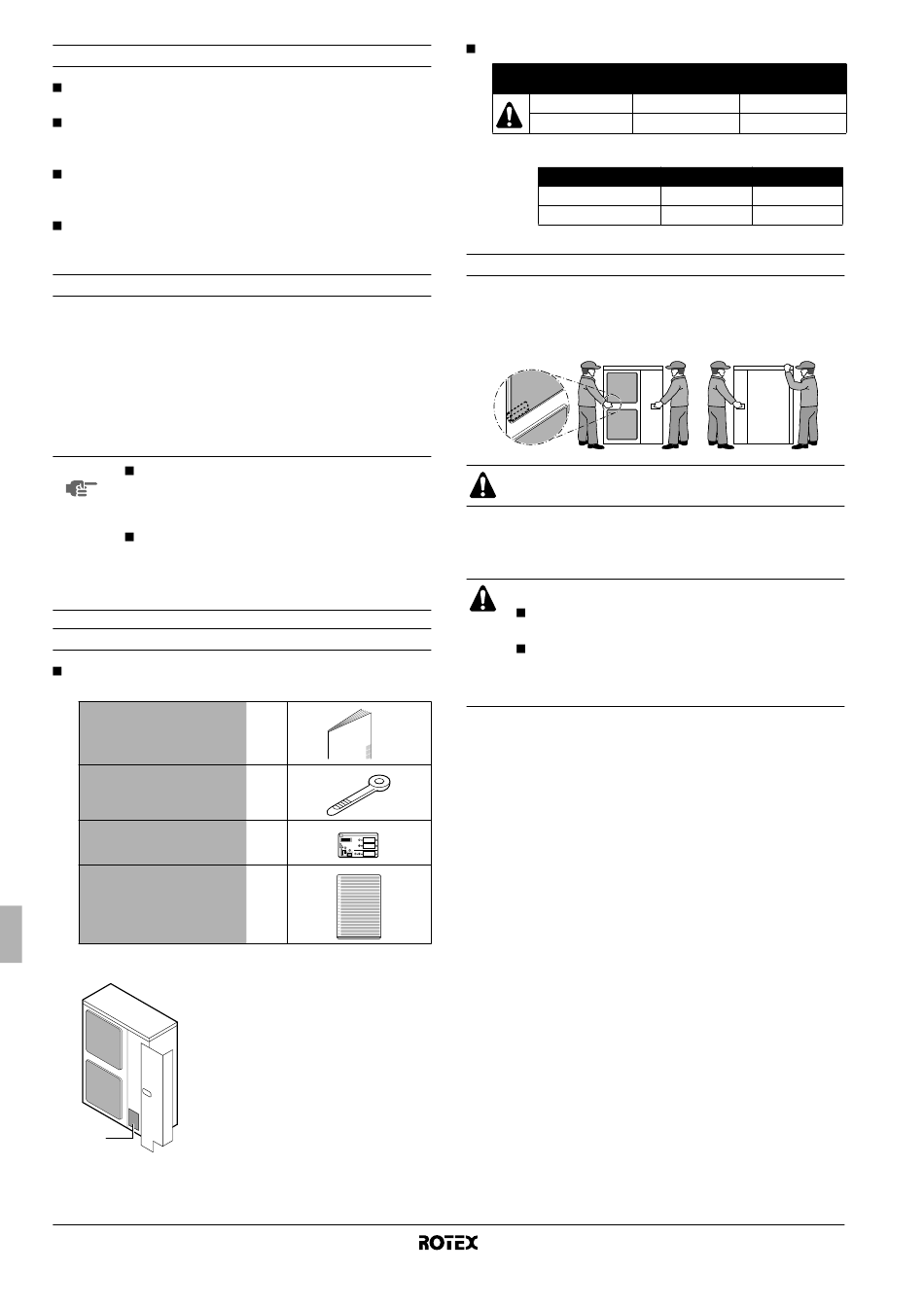

Montage
Zie de montagehandleiding van de binnenunit voor installatie
van de binnenunit.
Gebruik de unit nooit zonder de thermistor (R3T, R4T) of druk-
sensoren (S1NPH, S1PH). Anders kan de compressor
verbranden.
Let op de modelnaam en het serienummer op de buitenplaten
(voorplaten) bij het bevestigen of verwijderen zodat u geen
fouten maakt.
Bij het sluiten van de servicepanelen mag het draaimoment niet
meer dan 4,1 N•m bedragen.
Model
RRLQ-units omvatten speciale
bodemplaatverwarming,...) om de goede werking te garanderen in
streken waar lage omgevingstemperaturen kunnen voorkomen in
combinatie met een hoge vochtigheidsgraad. In dergelijke omstan-
digheden kunnen de RRHQ-modellen problemen ondervinden met
aanzienlijke ijsafzettingen op de luchtgekoelde warmtewisselaar.
Wanneer dergelijke omstandigheden te verwachten zijn, moet u een
RRLQ installeren. Deze modellen zijn voorzien tegen opvriezen
(isolatie, bodemplaatverwarming,...).
LET OP Een RRLQ0*BA-buitenunit kan alleen op een
RKHBH/X016BA-binnenunit worden aangesloten
(bodemplaatverwarming
worden geregeld door binnenunit).
Een RRHQ0*BA-buitenunit kan worden aange-
sloten op een RKHBH/X016BA-binnenunit of een
RKHBH/X016AA/AB-binnenunit (als een bodem-
plaatverwarmingskit vereist is, zie "Mogelijke
opties" op pagina 3).

Accessoires

Controleer of de volgende accessoires met de unit zijn
meegeleverd.
Montagehandleiding
Kabelbinder
Label gefluoreerde
broeikasgassen
Meertalig label gefluoreerde
broeikasgassen
Zie de afbeelding hieronder voor de plaats van de accessoires.
1
1
Montagehandleiding
3
apparatuur (isolatie,
van buitenunit moet
1
2
1
1
Accessoires
Mogelijke opties
RRLQ
RRHQ
(a) Beide opties combineren is verboden.
RKHBH/X016AA/AB
RKHBH/X016BA
Omgaan met de unit
Verplaats de unit langzaam door ze aan de linker- en rechter-
handgrepen vast te nemen, zoals aangegeven in de afbeelding
hieronder. Plaats uw handen op de hoeken in plaats van de
luchtinlaat vast te nemen; anders kunt u de behuizing vervormen.
Raak de luchtinlaat of de aluminium ribben van de unit niet
aan, dit om letsels te voorkomen.
K
EUZE VAN DE MONTAGEPLAATS
VOORZICHTIG
Neem de gepaste maatregelen om te voorkomen dat
kleine dieren gaan nestelen in de buitenunit.
Kleine dieren die in contact komen met elektrische
onderdelen kunnen
veroorzaken. Gelieve de klant te zeggen de ruimte
rond de unit schoon te houden.
1 Zoek voor de opstelling van de unit een plaats waar aan de
volgende omstandigheden wordt voldaan en die de goedkeuring
van uw klant kan wegdragen.
- Plaatsen die goed worden geventileerd.
- Plaatsen waar de unit geen overlast veroorzaakt voor de
buren.
- Veilige plaatsen die bestand zijn tegen het gewicht en de
trillingen van de unit en waar de unit gelijkvloers kan worden
geïnstalleerd.
- Waar geen brandbaar gas of product kan weglekken.
- De apparatuur is niet bedoeld voor gebruik in een omgeving
met ontploffingsgevaar.
- Plaatsen waar altijd voldoende ruimte voor onderhoud is.
- Plaatsen waar de lengte van de leidingen en de bedrading
van de binnen- en buitenunits de maximaal toegestane
maten niet overschrijden.
- Plaatsen waar lekwater van de unit geen schade aan de
standplaats kan veroorzaken (bijvoorbeeld wanneer de
afvoer verstopt is).
- Plaatsen waar regen zoveel mogelijk wordt vermeden.
- Installeer de unit niet op een plaats die vaak als werkplaats
wordt gebruikt.
In het geval van bouwwerken (bijv. slijpwerk) waar veel stof
wordt geproduceerd, moet de unit worden afgedekt.
- Plaats geen voorwerpen of uitrusting bovenop de unit
(bovenplaat).
- Klim, zit of sta niet op de unit,
- Neem voldoende voorzorgsmaatregelen in overeenstemming
met de relevante lokale en nationale regelgevingen, voor het
geval van een koelmiddellek.
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Bodemplaat-
verwarming Afvoeraansluiting
Standaard Gebruik verboden
(a) (a)
Kit in optie Kit in optie
EKBPHT16Y* EKBPHTH16A
Mogelijk Niet toegelaten
Mogelijk Mogelijk
storingen, rook of brand
Buitenunit voor lucht-water-warmtepomp
4PW54248-1
