A
NTES DE LA INSTALACIÓN
Como la presión de diseño máxima es de 4,0 MPa o
40 bares, podrían necesitarse tuberías de mayor espesor
de pared. Consulte el párrafo "Selección del material de la
tubería" en la página 6.
Precauciones para el R410A
El refrigerante requiere precauciones estrictas para que el
sistema se mantenga limpio, seco y hermético.
- Limpio y seco.
Debería evitarse que se mezclen en el sistema materiales
externos, incluidos aceites minerales o humedad.
- Hermético.
Lea atentamente "Precauciones
refrigerante" en la página 7 y siga correctamente estos
procedimientos.
Ya que el R410A es un refrigerante mezclado, el refrigerante
adicional requerido debe cargarse en estado líquido. (Si el
refrigerante está en estado gaseoso, su composición varía y el
sistema no funcionará correctamente).
La unidad interior conectada debe ser la RKHBH/X016
diseñada exclusivamente para el R410A.
Instalación
Para la instalación de la unidad interior, consulte el manual de
instalación de la unidad interior.
Nunca ponga en marcha la unidad sin el termistor (R3T, R4T) o
los sensors de presión (S1NPH, S1PH), porque podría
quemarse el compresor.
Para evitar errores asegúrese de confirmar el modelo y el
número de serie de las placas exteriores (frontales) al montarlas
o desmontarlas.
Al cerrar los paneles de servicio, asegúrese de que el par de
apriete no exceda de 4,1 N•m.
Modelo
Las unidades RRLQ vienen con equipamiento especial (aislamiento,
calefactor de placas inferior, etc.) para asegurar el buen
funcionamiento en los lugares con riesgo de temperaturas ambiente
bajas junto con unas condiciones de elevada humedad atmosférica.
En estas condiciones, los modelos RRHQ pueden experimentar
problemas con una grave acumulación de hielo sobre el serpentín
refrigerado por aire. Si se sospecha que puedan darse estas
condiciones, es necesario instalar el RRLQ en su lugar. Estos
modelos vienen equipados con protecciones (aislamiento, calefactor
de placas inferior, etc.) para impedir la congelación.
NOTA Una unidad exterior RRLQ0*BA sólo puede
conectarse a una unidad interior RKHBH/X016BA
(el calefactor de placas inferior en la unidad
exterior deberá ser controlado por la unidad
interior).
Una unidad
conectarse a una unidad interior RKHBH/X016BA
o a una unidad interior RKHBH/X016AA/AB (si es
necesario un kit de calefactor de placas inferior,
consulte "Opciones posibles" en la página 3).
Manual de instalación
3
sobre la tubería de
exterior RRHQ0*BA puede
Accesorios
Compruebe si se han incluido con la unidad los siguientes
accesorios.
Manual de instalación
Sujetacables
Etiqueta de información relativa
a gases fluorados de efecto
invernadero
Etiqueta de información en
varios idiomas relativa a gases
fluorados de efecto invernadero

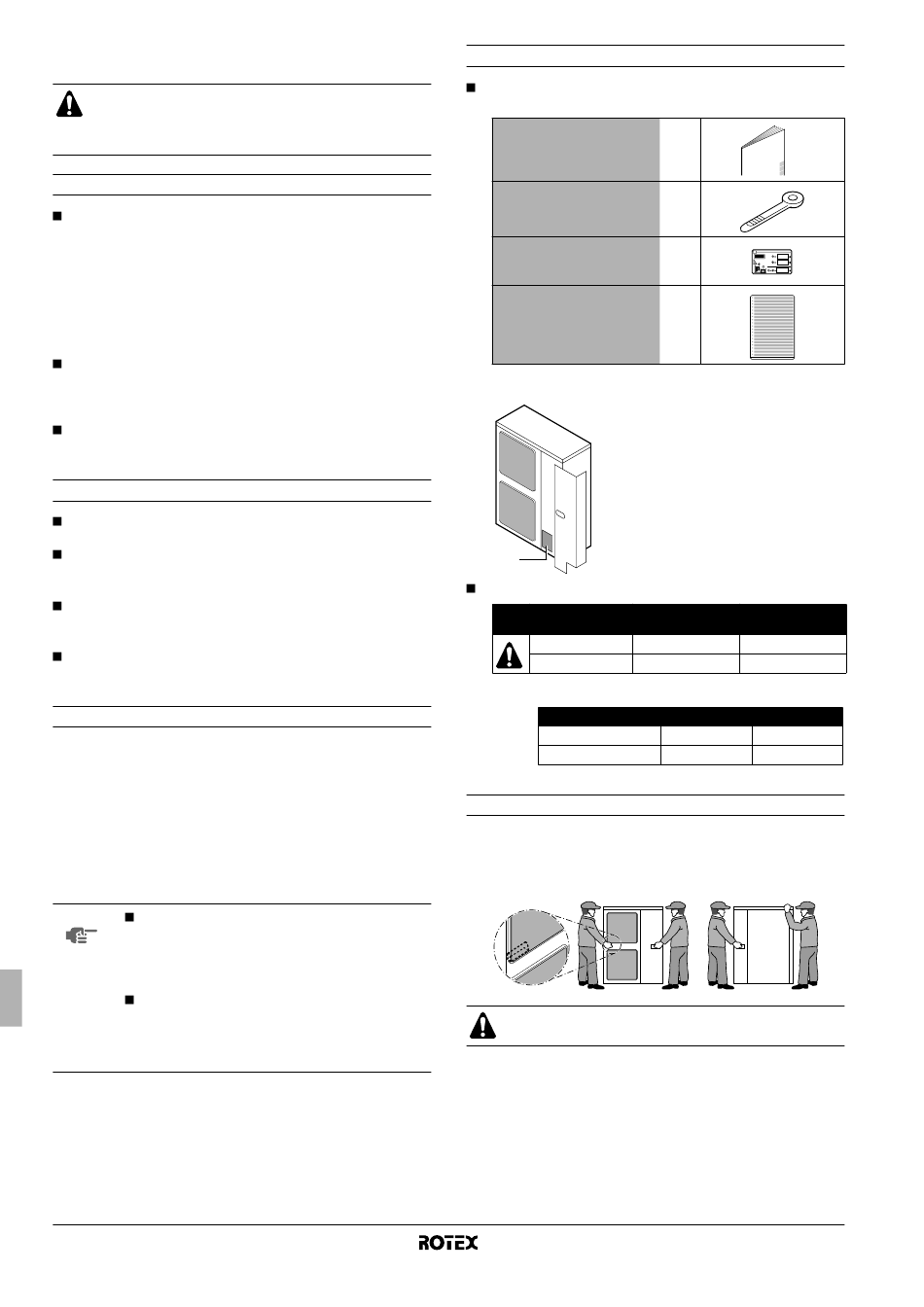

La siguiente figura indica la ubicación de los accesorios
1
1
Opciones posibles
Calefactor de placas
RRLQ
RRHQ
(a) Está prohibido combinar las dos opciones.
RKHBH/X016AA/AB
RKHBH/X016BA
Manipulación
Como se muestra en la figura, desplace la unidad lentamente
tomándola por las asas izquierda y derecha. Para evitar
deformaciones de la carcasa, sujétela con las manos por las
esquinas en vez de hacerlo en la entrada de aire.
Para evitar lesiones, no toque la entrada de aire o las
aletas de aluminio de la unidad.
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unidad exterior para bomba de calor de aire-agua
1
2
1
1
Accesorios
inferior Manguito de drenaje
Estándar Uso prohibido
(a) (a)
Kit opcional Kit opcional
EKBPHT16Y* EKBPHTH16A
Posible No permitido
Posible Posible
