Prova di perdita
Il test perdite deve soddisfare i requisiti della norma EN 378-2.
1 Prova di perdita a vuoto
1.1 Estrarre dal sistema delle tubazioni tutto il liquido e il gas a
–100,7 kPa (5 Torr).
1.2 Spegnere quindi la pompa a vuoto e controllare che la
pressione non risalga per almeno 1 minuto.
1.3 Nel caso la pressione dovesse aumentare, è possibile che
il sistema contenga umidità (vedere la disidratazione a
vuoto di seguito) o presenti perdite.
2 Prova di perdita di pressione
2.1 Effettuare una pressurizzazione con azoto a una pressione
minima di 0,2 MPa (2 bar).
Non applicare mai una pressione superiore alla pressione
di funzionamento massima dell'unità 4,0 MPa (40 bar).
2.2 Verificare le perdite applicando una soluzione di prova a
bolle in tutte le tubature.
Utilizzare una soluzione di prova a bolle
consigliata dal proprio rivenditore.
Non utilizzare acqua saponata onde evitare la
rottura dei dadi svasati (l'acqua saponata può
contenere sale, che assorbe l'umidità che si
congela al raffreddamento delle tubature) e/o la
corrosione dei giunti svasati (l'acqua saponata
può contenere ammoniaca, che ha un effetto
corrosivo tra il dado svasato in ottone e la
svasatura in rame).
2.3 Scaricare tutto l'azoto.
Disidratazione a vuoto
Per rimuovere tutta l'umidità dal sisema, attenersi alla procedura
riportata di seguito:
1. Svuotare il sistema per almeno 2 ore fino a un vuoto di –100,7 kPa.
2. Verificare che, con la pompa a vuoto spenta, il vuoto sia
mantenuto per almeno un'ora.
3. Se non dovesse essere possibile raggiungere il vuoto entro
2 ore o mantenerlo per un'ora, è possibile che il sistema
contenga troppa umidità.
4. In quel caso, effettuare la pressurizzazione con azoto fino a una
pressione di 0,05 MPa (0,5 bar) e ripetere i passaggi da 1 a 3
fino a rimuovere tutta l'umidità.
5. Le valvole di arresto ora possono essere aperte ed è possibile
caricare altro refrigerante (vedere "Carica di refrigerante" a
pagina 10).
Dopo l'apertura della valvola di arresto, è possibile che la
pressione nelle tubature del refrigerante non aumenti. La
causa è riconducibile allo stato di chiusura, ad esempio,
della valvola di espansione nel circuito dell'unità esterna,
ma non costituisce
funzionamento dell'unità.
Manuale d'installazione
10
un problema per il corretto
C
ARICA DI REFRIGERANTE
Informazioni importanti sul refrigerante utilizzato
Questo prodotto contiene gas fluorurati ad effetto serra inclusi nel
protocollo di Kyoto. Non liberare tali gas nell'atmosfera.
Tipo di refrigerante: R410A
(1)
Valore GWP : 1975
(1)
GWP = potenziale di riscaldamento globale

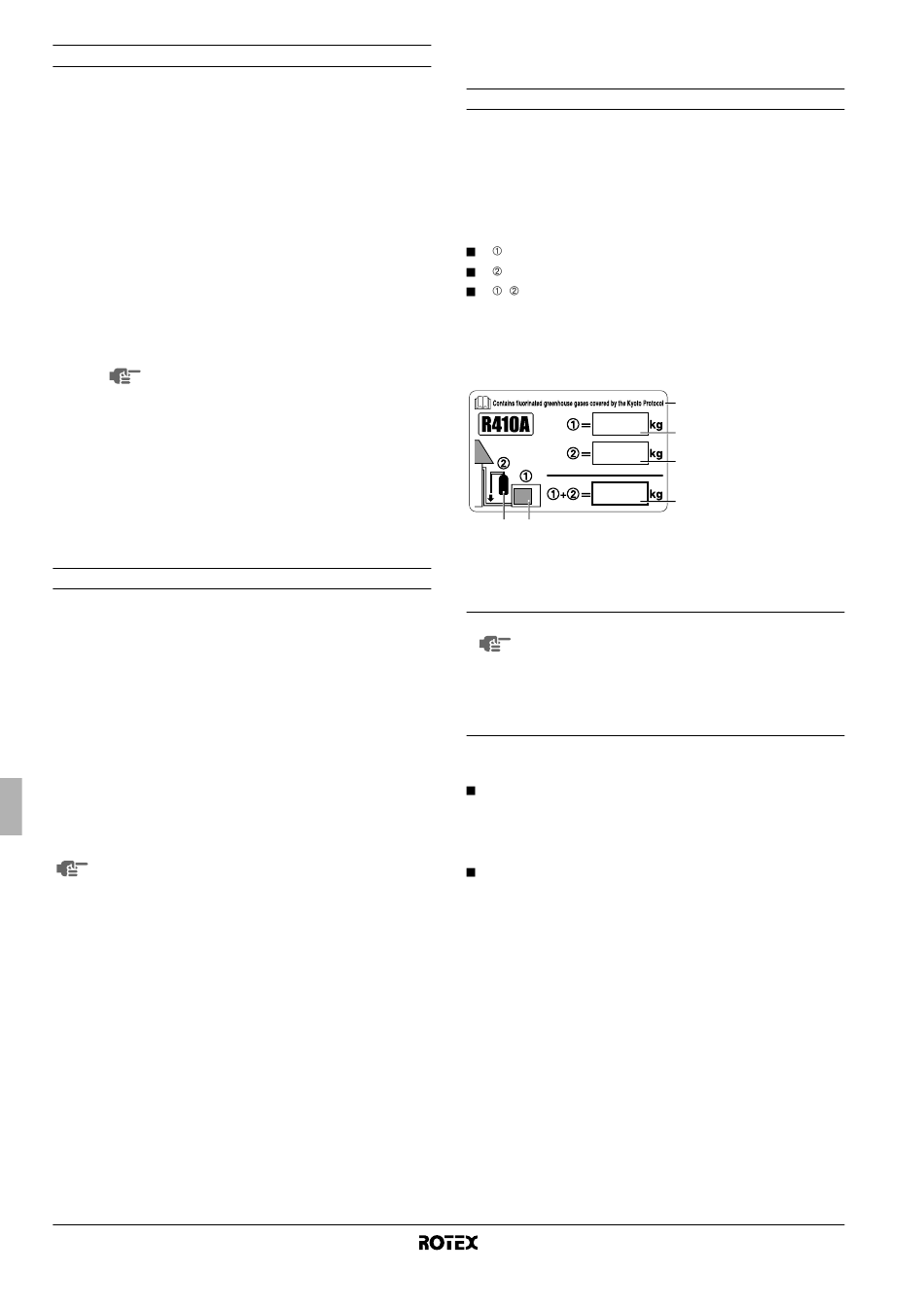

Indicare con inchiostro indelebile,
la carica di refrigerante di fabbrica del prodotto,
la quantità di refrigerante aggiuntiva nel campo e
+ la carica totale di refrigerante
sull'etichetta relativa ai gas serra fluorinati fornita con il prodotto.
L'etichetta compilata deve essere applicata all'interno del prodotto e
in prossimità della porta di carica del prodotto (ad esempio,
all'interno del coperchio di ispezione).
6 5
NOTA L'applicazione nazionale della normativa dell'UE su
alcuni gas serra fluorinati potrebbe richiedere l'utilizzo
della lingua
sull'apparecchio. Con l'apparecchio viene infatti fornita
un'etichetta multilingue aggiuntiva sui gas serra
fluorinati.
Le istruzioni sono riportate sul retro dell'etichetta.
Evitare la rottura del compressore. Non rabboccare il
refrigerante oltre la quantità specificata.
Questa unità esterna contiene una carica di fabbrica di
refrigerante che deve essere eventualmente rabboccata in
funzione della lunghezza totale e dei diametri delle tubazioni del
circuito. Consultare la sezione "Calcolo della quantità di
refrigerante per il rabbocco" a pagina 11.
Nel caso sia necessario effettuare una ricarica, fare riferimento
alla sezione "Ricarica completa" a pagina 11.
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unità esterna per pompe di calore aria-acqua
1

Carica di refrigerante

4
di fabbrica del prodotto:
vedi targhetta con
1
il nome dell'unità
2 Quantità di refrigerante
2
aggiuntiva nel campo
3 Carica di refrigerante
totale
3
4 Contiene gas fluorurati
ad effetto serra inclusi nel
protocollo di Kyoto
5 Unità esterna
6 Cilindro del refrigerante
e collettore di carica
nazionale ufficiale adeguata
