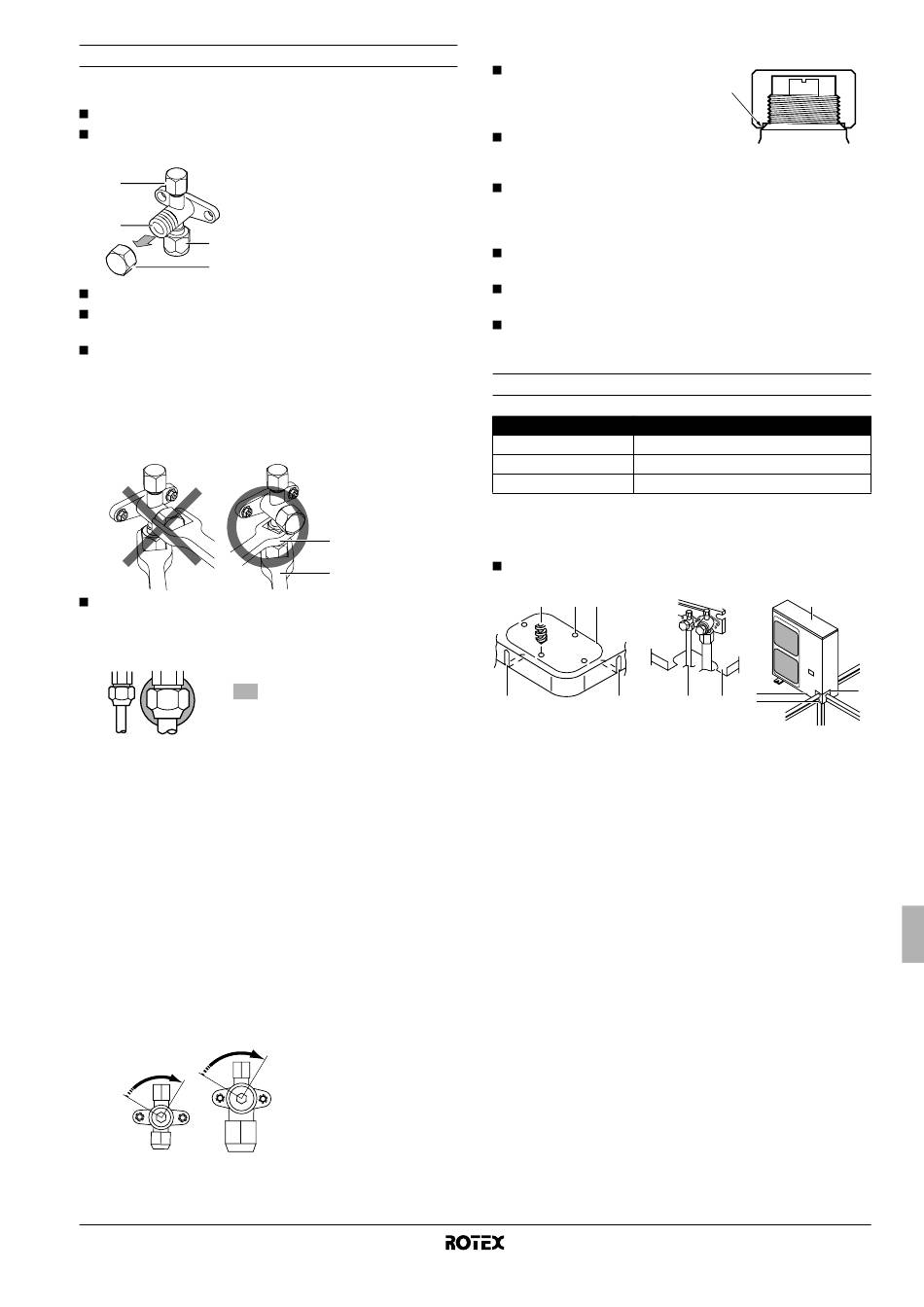

Werking van de afsluiter
Waarschuwingen bij het omgaan met de afsluiter
Houd beide afsluiters tijdens de werking open.
In de onderstaande afbeelding ziet u de naam van elk onderdeel
dat vereist is bij het omgaan met de afsluiter.
1 1
2
2
3
3
4
4
De afsluiter is gesloten in de fabriek.
Oefen geen overmatige kracht uit op de klepsteel. Anders kan
de afsluiter afbreken.
Aangezien de bevestigingsplaat van de afsluiter vervormd kan
worden wanneer u de flaremoer los- of vastdraait met alleen een
momentsleutel, moet u de afsluiter altijd vasthouden met een
moersleutel, en dan de flaremoer los- of vastdraaien met een
momentsleutel.
Zet de moersleutel niet op het klepdeksel, aangezien dit een
koelmiddellek kan veroorzaken.
Wanneer een lage bedrijfsdruk wordt verwacht (bijvoorbeeld bij
koelen bij lage buitentemperaturen), moet u de flaremoer in de
afsluiter op de gasleiding voldoende afdichten met siliconen om
bevriezing te voorkomen.
Afsluiter openen/sluiten
Afsluiter openen
1. Verwijder het klepdeksel.
2. Steek een inbussleutel (vloeistofzijde: 4 mm/gaszijde: 6 mm) in
de klepsteel en draai de klepsteel linksom.
3. Stop met draaien zodra de klepsteel niet meer verder draait.
De klep is nu open.
Afsluiter sluiten
1. Verwijder het klepdeksel.
2. Steek een inbussleutel (vloeistofzijde: 4 mm/gaszijde: 6 mm) in
de klepsteel en draai de klepsteel rechtsom.
3. Stop met draaien zodra de klepsteel niet meer verder draait.
De klep is nu dicht.
Sluitrichting
Vloeistofzijde Gaszijde
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Buitenunit voor lucht-water-warmtepomp
4PW54248-1
Servicepoort en
servicepoortdeksel
Klepsteel
Aansluiting lokale leiding
Klepdeksel
1 Moersleutel
2 Momentsleutel
1
2
Siliconen afdichtmiddel
(Zorg ervoor dat er geen openingen
blijven)
Waarschuwingen bij het omgaan met het klepdeksel
Het klepdeksel is verzegeld op de
plaats die door de pijl wordt
aangegeven. Zorg dat u het niet
beschadigt.
Draai het klepdeksel goed vast
nadat u de afsluiter hebt gebruikt.
Zie de tabel hieronder voor het aantrekkoppel.
Controleer na het vastdraaien van het klepdeksel op
koelmiddellekken.
Waarschuwingen bij het omgaan met de servicepoort
Gebruik altijd een vulslang met een drukpen omdat de
servicepoort een Schrader-klep is.
Draai het servicepoortdeksel goed vast nadat u de servicepoort
hebt gebruikt. Zie de tabel hieronder voor het aantrekkoppel.
Controleer na het vastdraaien van het servicepoortdeksel op
koelmiddellekken.
Aantrekkoppels
Item
Klepdeksel, vloeistofzijdig
Klepdeksel, gaszijdig
Servicepoortdeksel
K
OELMIDDELLEIDINGEN
Lokale leidingen kunnen in vier richtingen worden geïnstalleerd.
1 2 3
4 4
Afbeelding - Lokale leidingen in vier richtingen
1 Boor
2 Middendeel rond doorsteekgat
3 Doorsteekgat
4 Opening
5 Aansluitleiding
6 Onderste frame
7 Voorplaat
8 Leidinguitlaatplaat
9 Schroef voorplaat
10 Schroef leidinguitlaatplaat
A Voor
B Achter
C Zijkant
D Beneden
Aantrekkoppel (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
7
9
10
5 6
A
D
Montagehandleiding
B
8
C
8
