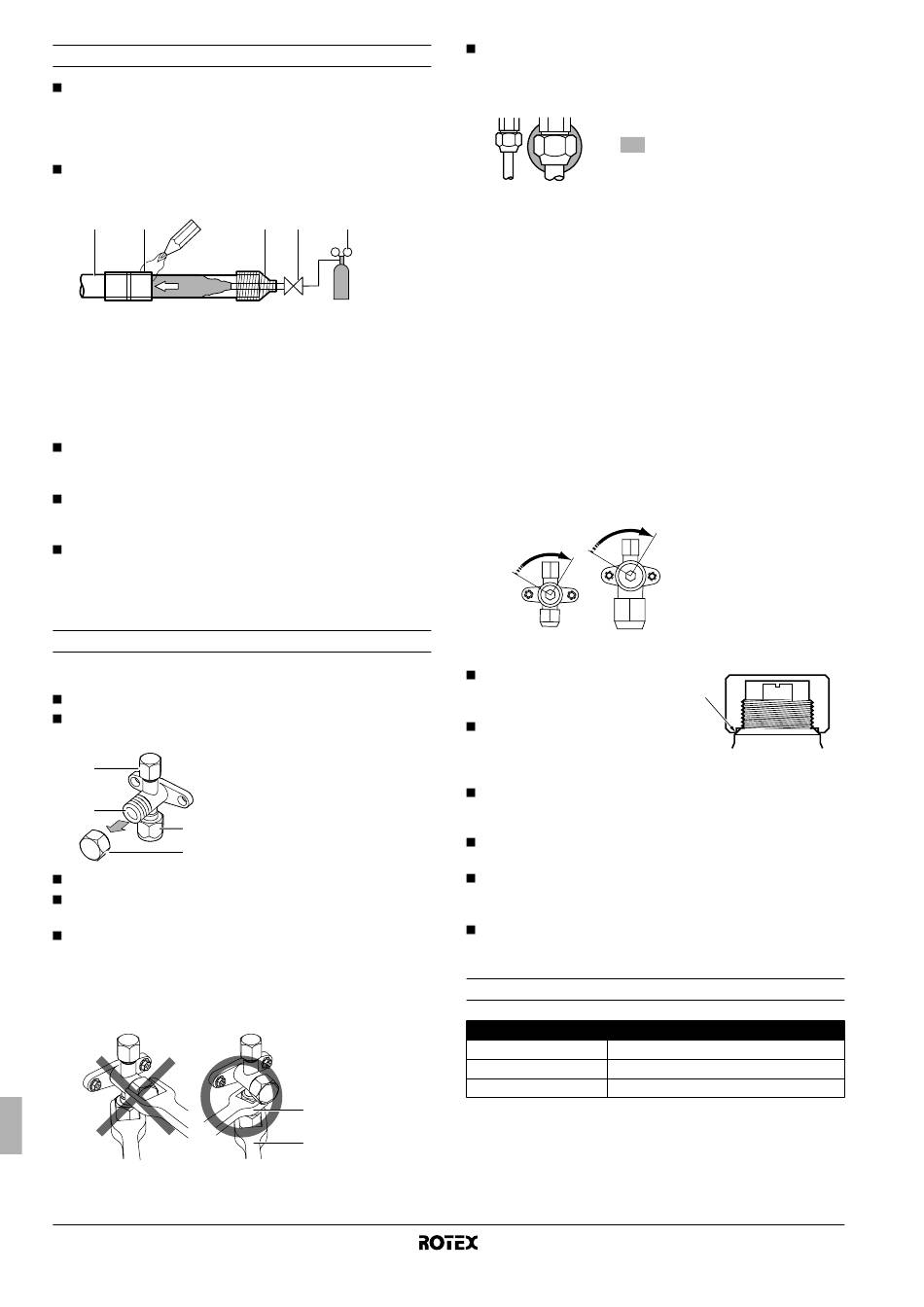

Sert lehim esasları
Sert lehim yaparken mutlaka azotla üfleme yapın.
Azotla üfleme yapılması, boruların içinde büyük miktarlarda
oksitlenmiş film oluşumunu engeller. Oksitlenmiş film soğutma
sistemindeki vana ve kompresörler üzerinde olumsuz etki yaratır
ve düzgün çalışmalarına mani olur.
Bir basınç düşürme vanası ile azot basıncı 0,02 MPa (yani, ciltte
hissedilebilecek kadar) olarak ayarlanmalıdır.
1 2
6
1 Soğutucu boruları
2 Sert lehim uygulanacak kısım
3 Bantlama
4 Manüel vana
5 Basınç düşürme vanası
6 Azot
Boru bağlantılarına sert lehim uygularken oksitlenme önleyiciler
kullanmayın.
Kalıntı, boruları tıkayabilir ve ekipmanları bozabilir.
Soğutucu borularında bakırla bakırı sert lehim yaparken
dekapan kullanmayın. Dekapan gerektirmeyen fosfor bakır sert
lehim dolgu alaşımı (BCuP) kullanın.
Soğutucu boru sistemleri üzerinde dekapan son derece zararlı
bir etkiye sahiptir. Örneğin, klor bazlı dekapan kullanıldığında,
boruda korozyona yol açar ya da özellikle dekapan flor
içerdiğinde soğutucu yağına zarar verecektir.
Stop vanası işlemi
Stop vanası ile ilgili ikazlar
İşletim sırasında her iki vanayı da açık tuttuğunuzdan emin olun.
Aşağıdaki şekil stop vanası işlemleri için gerekli olan parçaların
isimlerini gösterir.
1 1
2
3
2
4
3
4
Stop vanası fabrikada kapatılmıştır.
Vana gövdesine aşırı kuvvet uygulamayın. Bunun yapılması,
vana gövdesini kırabilir.
Havşa somununu çözmek veya sıkmak için sadece bir tane tork
anahtarı kullanıldığında stop vanası montaj plakası deforme
olabileceği için, stop vanasını daima bir anahtarla emniyete alın,
sonra havşa somununu tork anahtarıyla çözün ya da sıkın.
Soğutucu kaçağına sebep olabileceği için anahtarı gövde başlığı
üzerine takmayın.
Montaj kılavuzu
7
3 4 5
6
Servis ağzı ve servis ağzı başlığı
Vana gövdesi
Saha boru bağlantısı
Gövde başlığı
1 Somun anahtarı
2 Tork anahtarı
1
2
Çalışma basıncının düşük olması beklendiğinde (örneğin, dış
hava sıcaklığı düşük olduğunda soğutma yapılacağı zaman),
donmayı önlemek için stop vanasının gaz hattındaki havşa
somunu silikon sızdırmazlık malzemesi ile yeterince yalıtın.
Stop vanasının açılması/kapatılması
Stop vanasının açılması
1. Vana kapağını çıkarın.
2. Vana gövdesine altıgen anahtar (sıvı tarafı: 4 mm/gaz tarafı:
6 mm) takın ve vana gövdesini saat yönünün tersine çevirin.
3. Vana gövdesi daha fazla döndürülemediği zaman, çevirmeyi
bırakın.
Şimdi vana açıktır.
Stop vanasının kapatılması
1. Vana kapağını çıkarın.
2. Vana gövdesine altıgen anahtar (sıvı tarafı: 4 mm/gaz tarafı:
6 mm) takın ve vana gövdesini saat yönünde çevirin.
3. Vana gövdesi daha fazla döndürülemediği zaman, çevirmeyi
bırakın.
Şimdi vana kapalıdır.
Kapatma yönü
Sıvı tarafı Gaz tarafı
Gövde başlığı ile ilgili ikazlar
Gövde başlığına okla gösterilen
yerde sızdırmazlık uygulanmıştır.
Hasar vermemeye özen gösterin.
Stop vanasına işlem yaptıktan
sonra, gövde başlığını
sıktığınızdan emin olun. Sıkma
torku için aşağıdaki tabloya bakın.
Gövde başlığını sıktıktan sonra soğutucu kaçak kontrolü yapın.
Servis ağzı ile ilgili ikazlar
Servis ağzı Schrader tipi bir supap olduğundan, her zaman
supap baskı pimi bulunan bir şarj hortumu kullanın
Servis ağzı işleminden sonra, servis ağzı başlığını iyice
sıktığınızdan emin olun. Sıkma torku için aşağıdaki tabloya
bakın.
Servis ağzı başlığını sıktıktan sonra soğutucu kaçak kontrolü
yapın.
Sıkma torkları
Öğe
Gövde başlığı, sıvı tarafı
Gövde başlığı, gaz tarafı
Servis ağzı başlığı
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Silikon sızdırmazlık malzemesi
(Boşluk olmadığından emin olun)
iyice
Sıkma torku (N•m)
13,5~16,5
22,5~27,5
11,5~13,9
Hava su tipi ısı pompası için dış ünite
4PW54248-1
