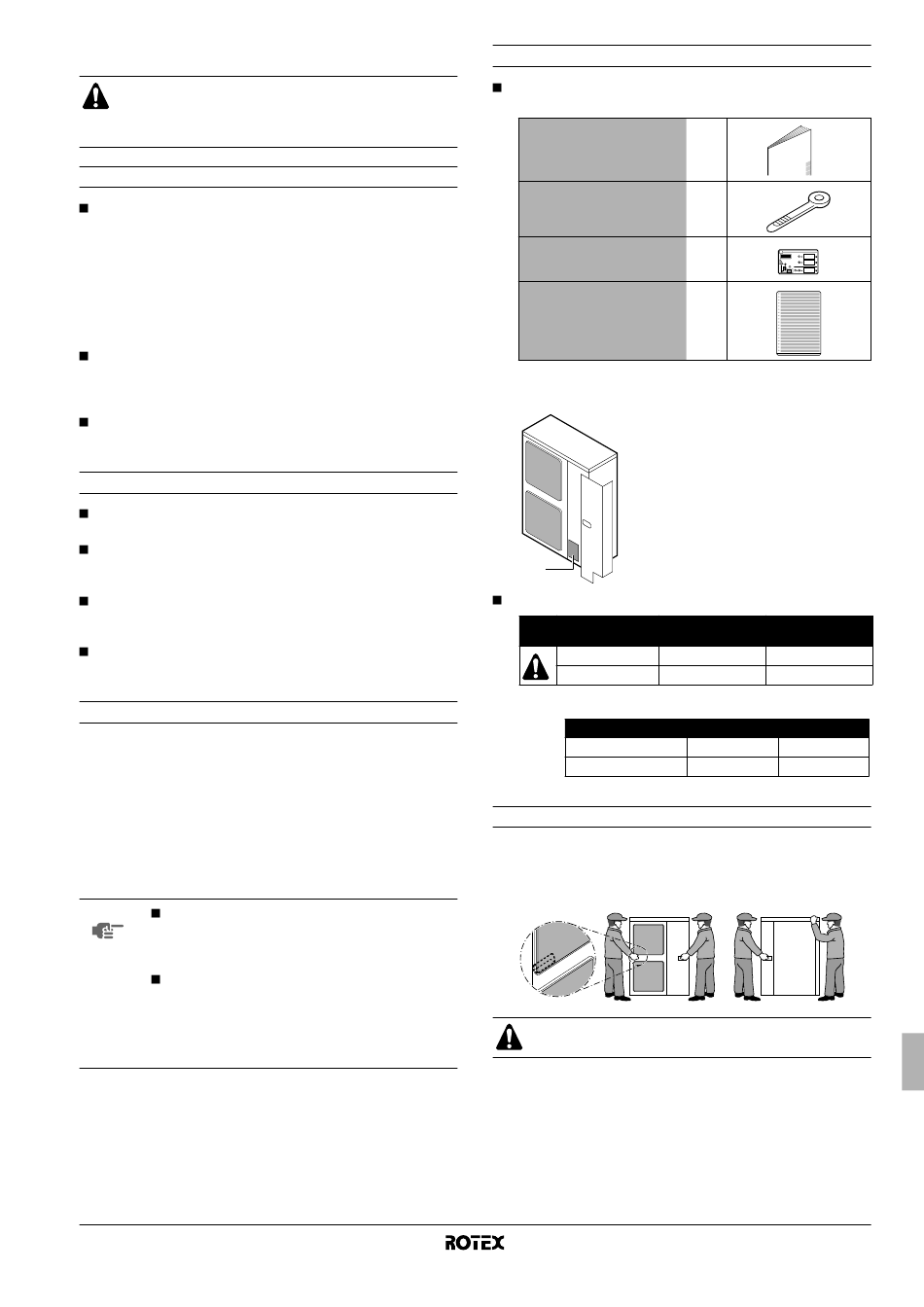

A
NTES DE INSTALAR
Dado que a pressão máxima operacional é de 4,0 MPa ou
40 bar, podem ser necessários tubos com paredes mais
espessas. Consulte o parágrafo "Selecção do material de
tubagem" na página 6.
Cuidados a ter com o R410A
O refrigerante requer cuidados especiais para manter o sistema
limpo, seco e estanque.
- Limpo e seco
Deve evitar-se a mistura de materiais estranhos (incluindo óleos
minerais e humidade) no sistema.
- Estanque
Leia atentamente o capítulo "Cuidados quanto à tubagem para
refrigerante" na página 7 e siga estes procedimentos de forma
correcta.
Como o R410A é um refrigerante misturado, o refrigerante
adicional necessário deve ser carregado no estado líquido. (Se
o refrigerante estiver no estado gasoso, a composição deste
altera-se e o sistema não funciona correctamente.)
A unidade de interior a ligar tem de ser a RKHBH/X016,
concebida exclusivamente para R410A.
Instalação
Para a instalação da unidade interior, consulte o respectivo
manual de instalação.
Nunca utilize a unidade sem o termístor (R3T, R4T), nem sem
os sensores de pressão (S1NPH, S1PH), pois tal pode queimar
o compressor.
Verifique se o número de série e o modelo constantes das
placas (frontais) externas estão correctos, quando montar ou
desmontar as placas, para evitar erros.
Ao fechar os painéis de serviço, certifique-se de que o binário
de aperto não excede 4,1 N•m.
Modelo
As unidades RRLQ incluem equipamento especial (isolamento,
aquecedor da base da unidade...) para assegurar um bom
funcionamento em locais onde temperaturas ambientes baixas
possam verificar-se em simultâneo com condições de elevada
humidade. Em tais condições, os modelos RRHQ podem apresentar
problemas com grande acumulação de gelo na serpentina
refrigerada a ar. Caso sejam de esperar condições deste genéro, é
necessário não instalar estas unidades e optar em vez delas pelos
modelos RRLQ. Estes modelos contêm contra-medidas (isolamento,
aquecedor da base da unidade, ...) para evitar a congelação.
Uma unidade de exterior RRLQ0*BA só pode ser
NOTA
ligada a uma unidade interior RKHBH/X016BA (o
aquecedor da base da unidade de exterior tem de
ser controlado pela unidade interior).
Uma unidade de exterior RRHQ0*BA pode ser
ligada a uma unidade interior RKHBH/X016BA ou
a uma unidade interior RKHBH/X016AA/AB (se
for necessário um kit de aquecedor da base da
unidade, consulte
página 3).
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unidade de exterior para bomba de calor ar/água
4PW54248-1
"Opções possíveis" na
Acessórios
Verifique se os acessórios seguintes estão incluídos na
unidade:
Manual de instalação
Braçadeira de cabos
Etiqueta de gases de efeito de
estufa fluorados
Etiqueta multilingue de gases
de efeito de estufa fluorados
Os acessórios deverão encontrar-se no local indicado na figura
que se segue.
1
1
Opções possíveis
Aquecedor da base
RRLQ
RRHQ
(a) A combinação das duas opções não é permitida.
RKHBH/X016AA/AB
RKHBH/X016BA
Manuseamento
Como se mostra na figura seguinte, deve manusear-se a unidade
devagar, agarrando as pegas de ambos os lados. Coloque as mãos
no canto, em vez de agarrar a entrada de ar, para evitar deformar a
caixa.
Para evitar lesões, não toque na entrada de ar nem nas
aletas de alumínio da unidade.
1
2
1
1
Acessórios
da unidade Encaixe de esgoto
De série Utilização proibida
(a) (a)
Kit opcional Kit opcional
EKBPHT16Y* EKBPHTH16A
Possível Não permitido
Possível Possível
Manual de instalação
