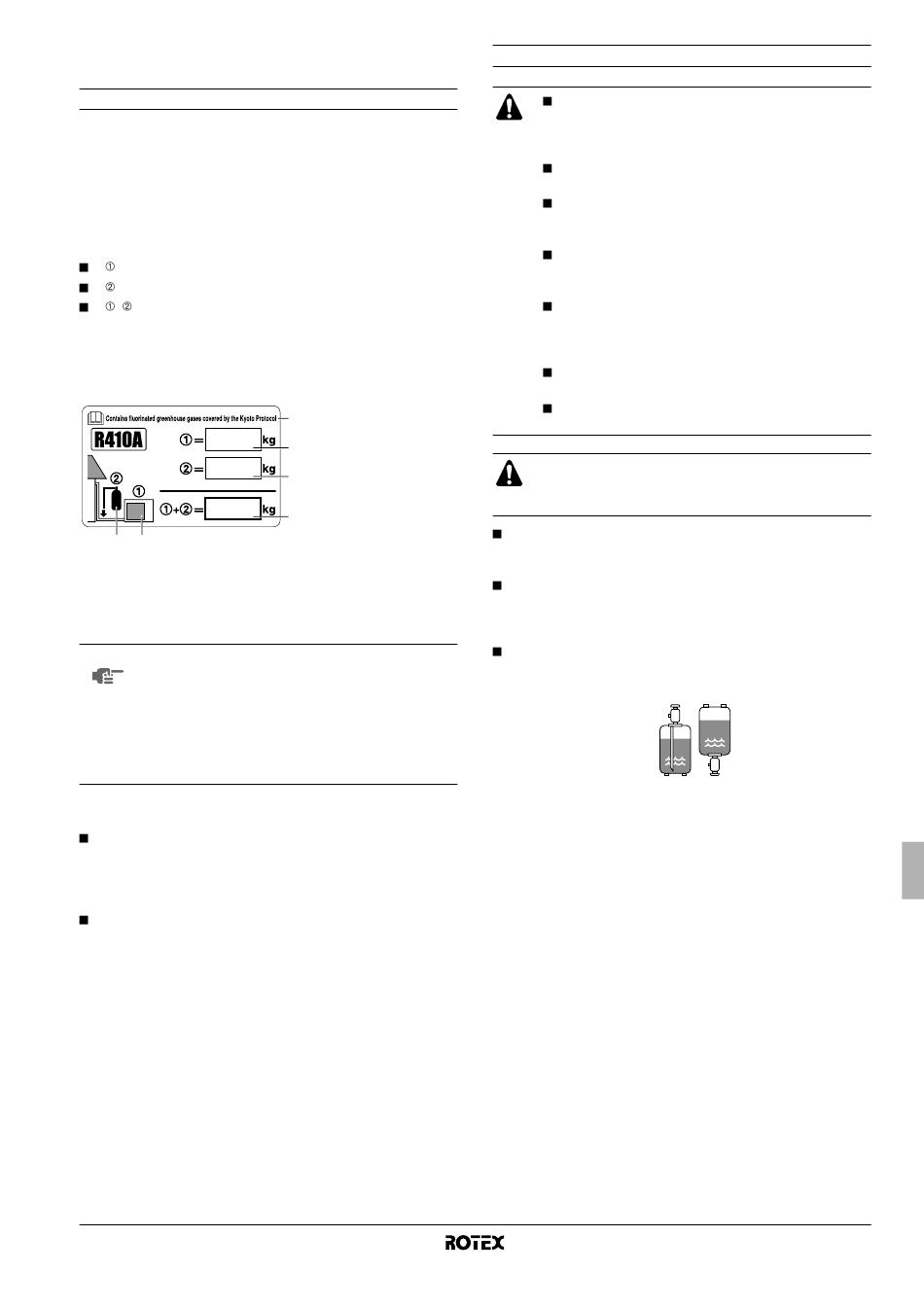

C
HARGE DU RÉFRIGÉRANT
Information importante relative au réfrigérant utilisé
Ce produit contient des gaz à effet de serre fluorés encadrés par le
protocole de Kyoto. Ne pas laisser les gaz s'échapper dans
l'atmosphère.
Type de réfrigérant: R410A
(1)
Valeur GWP : 1975
(1)
GWP = potentiel de réchauffement global
Prière de compléter à l'encre indélébile,
la charge de réfrigerant d'usine du produit,
la quantité de réfrigérant supplémentaire chargée sur place et
+ la charge de réfrigérant totale
sur l'étiquette de gaz à effet de serre fluorés fournie avec le produit.
L'étiquette complétée doit être apposée à l'intérieur du produit et à
proximité de l'orifice de recharge du produit (par ex. à l'intérieur du
couvercle d'entretien).
6 5
REMARQUE L'entrée en vigueur au niveau national de la
réglementation de l'UE concernant les gaz à effet de
serrer fluorés peut nécessiter la présence de la langue
officielle appropriée sur l'unité. Par conséquent, une
étiquette de gaz à effet de serre fluorés multilingue
supplémentaire accompagne l'unité.
Les instructions de pose sont illustrées au dos de cette
étiquette.
Pour éviter une panne du compresseur. Ne pas charger le
réfrigérant plus de la quantité spécifiée.
Cette unité extérieure est chargée en usine de réfrigérant et,
selon la taille et la longueur des canalisations, certains
systèmes nécessitent une charge de réfrigérant supplémentaire.
Voir "Calcul de la charge de réfrigérant supplémentaire" à la
page 12.
Au cas où la recharge est requise, se reporter à "Recharge
complète" à la page 12.
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unité extérieure pour pompe à chaleur air à eau
4PW54248-1
1 Charge de réfrigérant
4
d'usine du produit:
voir plaquette
1
signalétique de l'unité
2 Quantité de réfrigérant
2
supplémentaire chargée
sur place
3 Charge de réfrigérant
3
totale
4 Contient des gaz à effet
de serre fluorés encadrés
par le protocole de Kyoto
5 Unité extérieure
6 Cylindre de réfrigérant et
collecteur de recharge
Précautions et directives générales
Lorsque l'entretien de l'unité nécessite l'ouverture du
système de réfrigérant, le traitement et l'évacuation
du réfrigérant doivent se faire conformément à la
législation locale et nationale en vigueur.
Le réfrigérant ne peut pas être chargé tant que le
câblage sur place n'est pas terminé.
Le réfrigérant ne peut être introduit que lorsque le test
d'étanchéité et le séchage à vide ont été réalisés (voir
"Test d'étanchéité et séchage à vide" à la page 10).
Lors du chargement d'un système, il faut veiller à ce
que sa charge maximale autorisée ne soit pas
dépassée, étant donné le danger de coup de liquide.
La recharge d'un système avec une substance
inadéquate peut entraîner des explosions et des
accidents, veiller donc à ce que le réfrigérant
approprié (R410A) soit introduit dans le système.
Les cylindres de réfrigérant doivent être ouverts
lentement.
Toujours utiliser des gants de protection et se
protéger les yeux lors de la recharge de réfrigérant.
DANGER
Lorsque la tension est établie, prière de fermer le panneau
avant si l'unité n'est pas utilisée.
L'unité nécessite une charge supplémentaire de réfrigérant
conformément à la longueur du tuyau de réfrigérant raccordé
sur place.
Veiller à charger le réfrigérant à l'état liquide dans le tuyau de
liquide. Le R410A étant un réfrigérant mixte, à l'état gazeux, sa
composition change et le système ne fonctionnera pas
correctement.
Avant la recharge, vérifier si le cylindre de réfrigérant dispose
d'un siphon fixé ou non et positionner le cylindre en
conséquence.
Remplissage à l'aide d'un
cylindre muni d'un siphon
Charger le réfrigérant
liquide avec le cylindre en
position verticale.
Remplissage à l'aide d'un
cylindre sans siphon
Charger le réfrigérant
liquide avec le cylindre en
position retournée.
