T
UBERÍA DE REFRIGERANTE

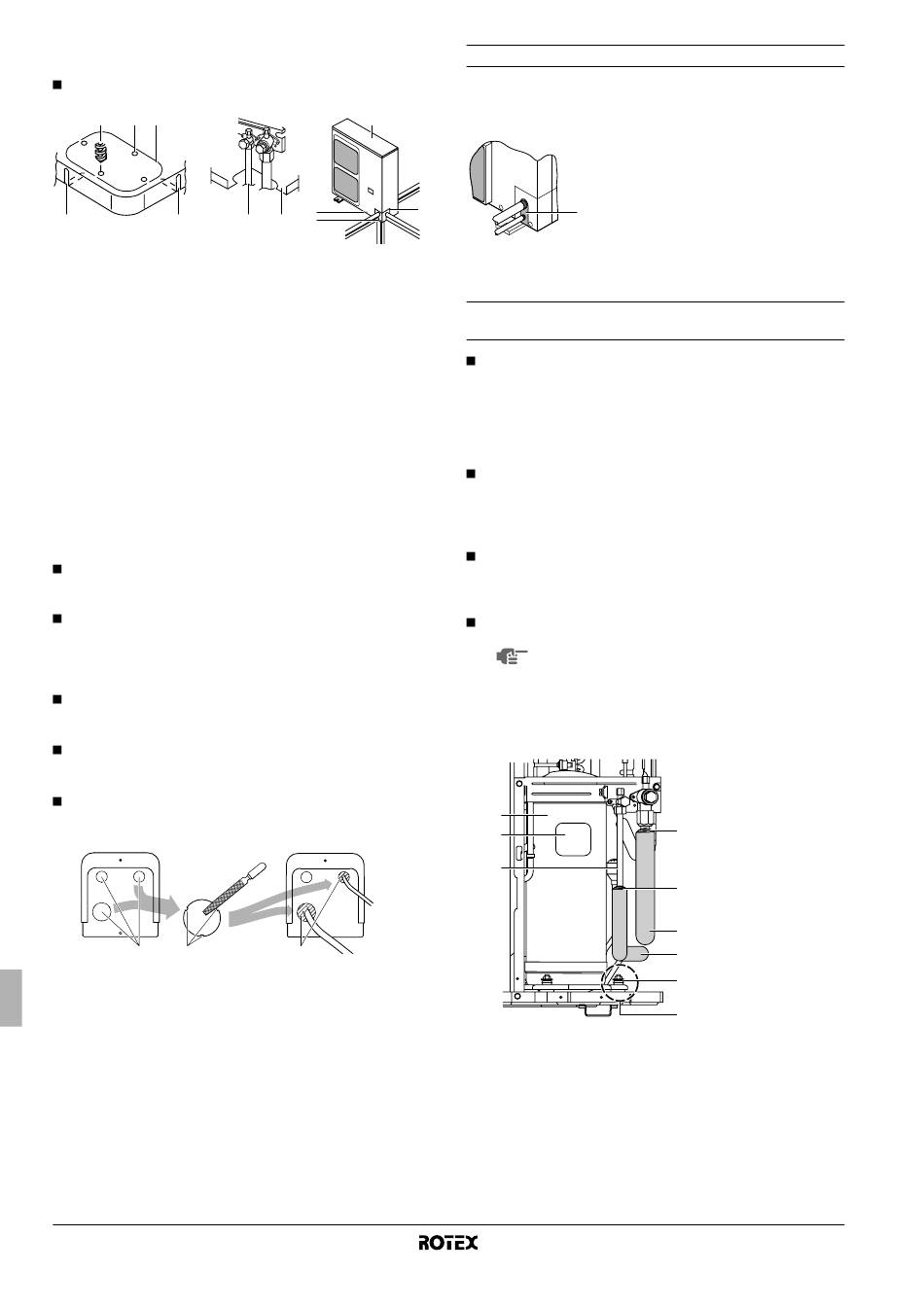

Los tubos de obra se pueden instalar en cuatro direcciones.
1 2 3
4 4
Figura - Los tubos de obra en cuatro direcciones
1 Taladrar
2 Área central alrededor del orificio de distribución
3 Orificio de distribución
4 Ranura
5 Tubo de conexión
6 Bastidor inferior
7 Placa frontal
8 Placa de salida de tubo
9 Placa frontal atornillada
10 Tornillo de placa de salida de tubo
A Hacia adelante
B Hacia atrás
C De lado
D Hacia abajo
Cortar las dos ranuras hace posible la instalación tal y como
aparece en la figura "Los tubos de obra en cuatro direcciones".
(Utilice una sierra para metal para cortar las ranuras).
Para instalar el tubo de conexión a la unidad en una dirección
hacia abajo, practicar una orificio de distribución penetrando el
área central alrededor del orificio de distribución utilizando un
taladro de Ø6 mm. (Consulte figura "Los tubos de obra en
cuatro direcciones".)
Tras troquelar el orificio ciego, se recomienda aplicar pintura
reparadora al borde y a los alrededores de las superficies
finales para evitar la herrumbre.
Al pasar el cableado eléctrico a través de los orificios ciegos,
quite las rebabas de los orificios ciegos y forre el cableado con
cinta protectora para evitar daños.
Si existe una posibilidad de que entren pequeños animales en el
sistema a través de los orificios ciegos, tapone los orificios con
material de embalaje (preparación en obra).
1 2
1 Orificio ciego
2 Rebaba
3 Materiales de embalaje
Manual de instalación
9
7
9
10
5 6
A
D
3
Evitar la entrada de objetos extraños
Enchufe el tubo a través de los orificios con masilla o material
aislante (obtenido in situ) para taponar todos los huecos, como
muestra la figura.
B
8
1
C
Los insectos y pequeños animales que se introduzcan en la unidad
exterior pueden ocasionar un cortocircuito en la caja eléctrica.
Precauciones al conectar las tuberías de obra
y el correspondiente aislamiento
No deje que las tuberías que van a las unidades interiores y
exteriores entren en contacto con la tapa de terminales del
compresor.
Si el aislamiento de la tubería del lado del líquido pudiera entrar
en contacto con ella, ajuste la altura como muestra la figura
inferior. Asegúrese también, de que la instalación de tubos no
toca los pernos o los paneles exteriores del compresor.
Cuando se instala una unidad exterior por encima de la unidad
inferior, puede ocurrir lo siguiente:
El agua condensada sobre la válvula de retención puede pasar
a la unidad interior. Para evitarlo, tape la válvula de retención
con material sellante.
Si la temperatura es superior a 30°C y la humedad es superior a
una humedad relativa del 80%, el espesor de los materiales
sellantes debería ser al menos 20 mm para evitar la
condensación en la superficie del sellado.
Asegúrese de aislar la tubería de obra de líquido y gas.
Cualquier tubería expuesta puede causar condensa-
ción o quemaduras si se toca.
(La temperatura más elevada que la tubería del lado del gas
puede alcanzar es de alrededor de 120°C, por lo que deber
asegurarse la utilización de material aislante que sea muy
resistente).
1
2
3
1 Masilla o material aislante (obtenido
in situ)
1 Compresor
2 Tapa de
conexión
3 Instalación de
4
tubos interior y
exterior
4 Taponado, etc.
5 Material de
4
aislamiento
6 Pernos
5
A Tenga cuidado
con los tubos,
5
pernos y
conexiones del
6
panel exterior
A
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unidad exterior para bomba de calor de aire-agua
4PW54248-1
