Elektrische Anschlüsse; Vorsichtsmaßnahmen Bei Verkabelungsarbeiten - Rotex RRHQ011BAV3 Manuel D'installation

E A
LEKTRISCHE NSCHLÜSSE
Sämtliche Verkabelungsarbeiten müssen von einem
qualifizierten Elektriker durchgeführt werden.
Alle vor Ort beschafften Teile und alle Elektro-
installationen müssen den jeweils vor Ort geltenden
Vorschriften und Gesetzen entsprechen.
GEFAHR
Hochspannung
Zur Verhinderung eines Elektroschocks, vergewissern Sie
sich, dass die Stromversorgung 1 Minute oder länger
abgestellt wurde, bevor Sie die elektrischen Teile warten.
Messen Sie auch nach 1 Minute immer die Spannung an
den Klemmen der Hauptschaltkondensatoren oder an den
elektrischen Teilen, bevor Sie das Gerät berühren.
Vergewissern Sie
50 V Gleichstrom oder weniger beträgt.
Hinweise zur Installation der elektrischen Verkabelung:
Schalten Sie die Einheit auf keinen Fall ein, bevor sämt-
liche Kältemittelleitungen installiert wurden. (Wenn Sie die
Einheit dennoch einschalten, kann dies den Verdichter
irreparabel beschädigen.)
Vorsichtsmaßnahmen bei Verkabelungsarbeiten
GEFAHR
Bevor Sie sich Zugang zu Schaltelementen verschaffen,
muss die gesamte Stromzufuhr unterbrochen werden.
Verwenden Sie ausschließlich Kabel mit Kupferadern.
In der festen Verkabelung muss ein Hauptschalter oder ein
anderer Schaltmechanismus installiert sein, bei dem beim
Abschalten alle Pole getrennt werden. Die Installation muss den
entsprechenden örtlichen und nationalen Vorschriften und
Gesetzen entsprechen.
Betätigen Sie auf keinen Fall den Hauptschalter, bevor Sie
sämtliche Kabel angeschlossen haben.
Für W1
Achten Sie auf den phasenkorrekten Anschluss der Netzkabel.
Bei phasenverkehrtem Anschluss funktioniert die Anlage nicht,
und die Fernbedienung des Innengeräts zeigt " U1 " an. In diesem
Fall müssen zwei der drei Netzkabel (L1, L2 und L3)
phasenkorrekt angeschlossen werden.
Stopfen Sie auf keinen Fall gebündelte Kabel in eine Einheit.
Befestigen Sie die Kabel, so dass diese nicht mit den
Rohrleitungen in Kontakt kommen können (besonders auf der
Hochdruckseite).
Sichern Sie die elektrischen Kabel mit Kabelbinder (siehe
Abbildung unten), so dass die Kabel nicht mit den Rohrleitungen
in Berührungen kommen können. Dies gilt besonders für die
Hochdruckseite.
Stellen Sie sicher, dass auf die Kabelanschlüsse kein
zusätzlicher Druck von außen ausgeübt wird.
GEFAHR
Es muss ein Fehlerstrom-Schutzschalter installiert werden,
gemäß den am Installationsort geltenden Vorschriften und
Gesetzen. Bei Missachtung
Stromschlaggefahr.
Achten Sie bei der Installation des Fehlerstrom-Schutzschalters
darauf, dass er kompatibel ist mit dem Invertierer (resistent
gegenüber Hochfrequenz-Störgeräuschen), um unnötiges Aus-
lösen des Fehlerstrom-Schutzschalters zu vermeiden.
Installationsanleitung
13
sich, dass die Spannung
dieser Regeln besteht
Da diese Einheit mit einem Inverter ausgestattet ist, wird durch
die Installation eines
Phasenverbesserung beeinträchtigt, dies kann zudem auch ein
Überhitzen des Kondensators aufgrund von Hochfrequenz-
wellen zur Folge haben. Daher darf auf keinen Fall ein
Phasenschieber installiert werden.
VORSICHT
Unbedingt darauf
Sicherungen installiert werden.

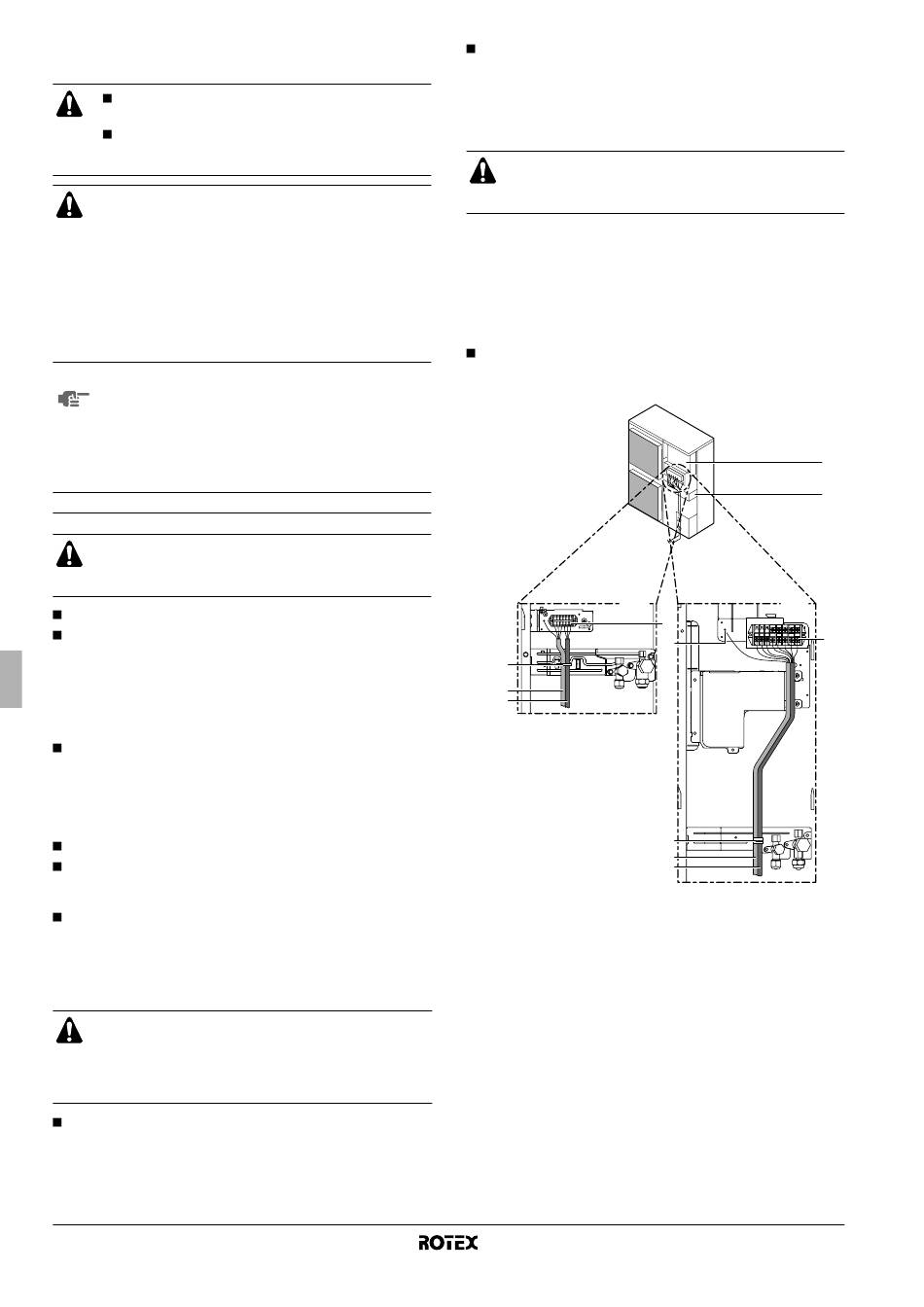

Sichern Sie die Kabel in der nachfolgend aufgeführten Reihenfolge.
1 Sichern Sie das Erdungskabel an der Befestigungsplatte des
Absperrventils, so dass es nicht verrutscht.
2 Sichern Sie das Erdungskabel noch einmal zusammen mit den
anderen Kabeln und
Befestigungsplatte des Absperrventils.
Verlegen Sie die Elektrokabel so, dass beim Arbeiten die
vordere Abdeckung nicht hochgedrückt wird. Und bringen Sie
die vordere Abdeckung so an, dass sie fest sitzt.
V3
4
5
6
1 Schaltkasten
2 Montageplatte des Absperrventils
3 Erdung
4 Kabelbinder
5 Verkabelung zwischen den Einheiten
6 Stromversorgungs- und Erdungsleitungen
Nur bei installierter Bodenplatten-Heizung (bei RRLQ oder als
Option)
7 Kabel für Bodenplatten-Heizung
8 Stromversorgung für Bodenplatten-Heizung (von Inneneinheit)
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Außeneinheit für Luft-Wasser-Wärmepumpe
Phasenschiebers nicht nur
achten, dass die geforderten
den Verbindungskabeln an
W1
3
3
4
5
6
4PW54248-1
die
der
1
2
3
