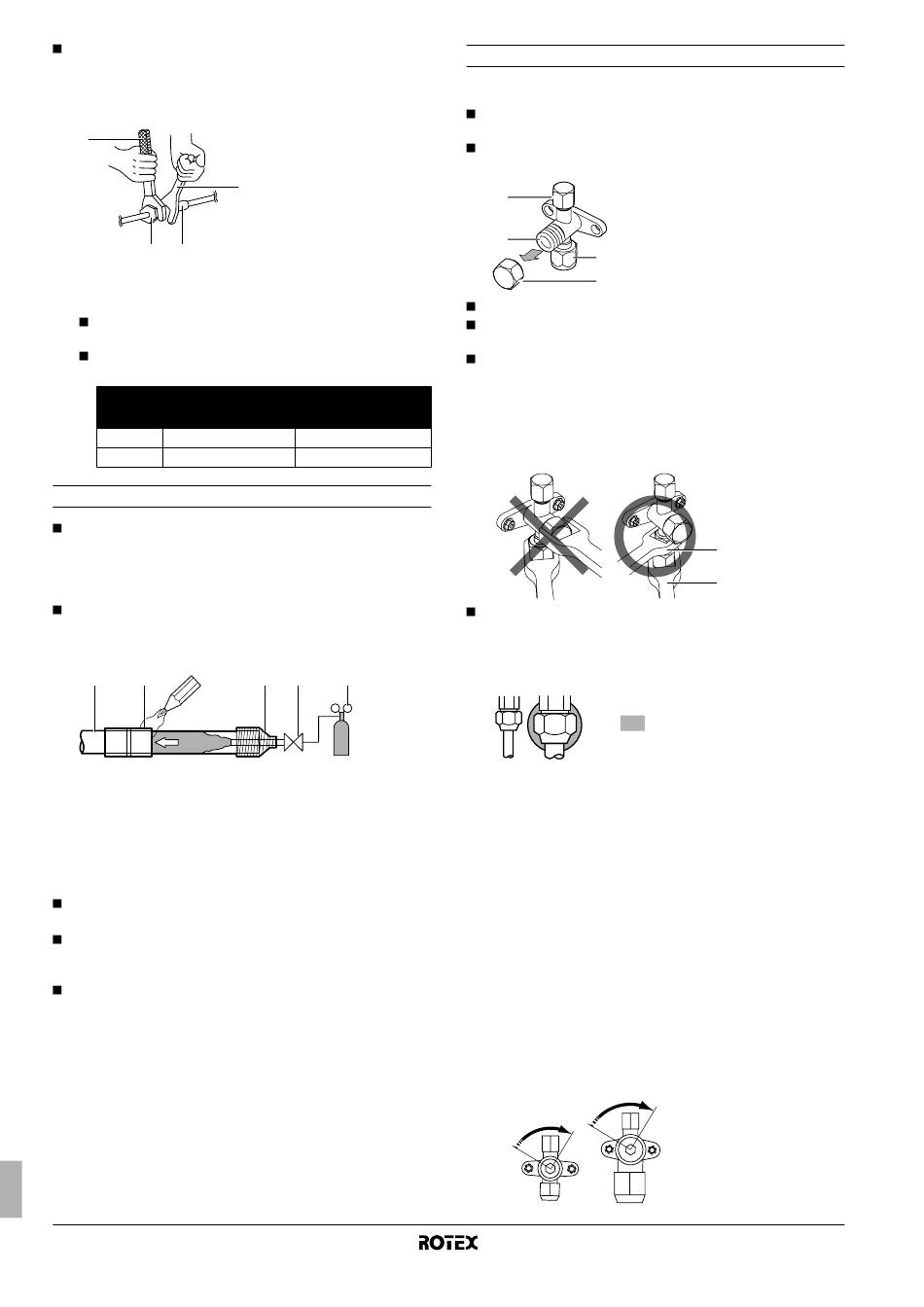

Când slăbiţi o piuliţă olandeză, utilizaţi întotdeauna două chei
fixe în combinaţie.
La racordarea tubulaturii, utilizaţi întotdeauna împreună o cheie
fixă şi o cheie dinamometrică la strângerea piuliţei olandeze
pentru a preveni fisurarea piuliţei olandeze şi scăpările.
1
4 3
Nerecomandat, exceptând cazurile de urgenţă
Dacă sunteţi forţat să racordaţi tubulatura fără cheie
dinamometrică, urmaţi următoarea metodă de instalare:
Strângeţi piuliţa olandeză cu o cheie fixă până când cuplul de
strângere creşte brusc.
Din acea poziţie, strângeţi mai departe piuliţa olandeză la
unghiul prezentat mai jos:
Dimensiunea
tubulaturii Unghi suplimentar de
(mm) strângere (grade)
Ø9,5 60~90
Ø15,9 30~60
Instrucţiuni de lipire
Aveţi grijă să efectuaţi lipirea sub pernă de azot.
Perna de azot previne crearea de mari cantităţi de peliculă
oxidată în interiorul tubulaturii. Pelicula oxidată afectează
nefavorabil ventilele şi
refrigerare şi împiedică exploatarea corespunzătoare.
Presiunea azotului trebuie fixată la 0,02 MPa (adică suficient de
mare pentru a putea fi simţită pe piele) cu un reductor de
presiune.
1 2
6
1 Tubulatura agentului frigorific
2 Piesă ce va fi lipită
3 Înfăşurare cu bandă
4 Ventil manual
5 Reductor de presiune
6 Azot
Nu folosiţi antioxidanţi când lipiţi racordurile tubulaturii.
Reziduurile pot înfunda şi defecta echipamentul.
Nu folosiţi flux când lipiţi tubulatura din cupru a agentului
frigorific. Utilizaţi ca aliaj de lipire-umplere cupru fosforos
(BCuP) care nu necesită flux.
Fluxul are un efect extrem de dăunător asupra tubulaturii
agentului frigorific. De exemplu, dacă este utilizat flux pe bază
de clor, acesta va cauza corodarea conductei sau, mai ales,
dacă conţine fluor va degrada agentul frigorific.
Manual de instalare
7
1 Cheie dinamometrică
2 Cheie fixă
3 Îmbinarea tubulaturii
2
4 Piuliţă olandeză
Lungimea recomandată a
braţului cheii fixe (mm)
±200
±300
compresoarele din sistemul
3 4 5
6
Acţionarea ventilului de închidere
Precauţii la manipularea ventilului de închidere
Aveţi grijă să păstraţi deschise ambele ventile de oprire în timpul
funcţionării.
Figura de mai jos prezintă denumirea fiecărei piese necesare
pentru manipularea ventilului de închidere.
1
2
Ventilul de închidere este închis din fabrică.
Nu exercitaţi forţă excesivă asupra tijei ventilului. Procedând
astfel riscaţi să spargeţi corpul ventilului.
Întrucât placa de montare a ventilului de închidere se poate
deforma dacă se utilizează numai o cheie dinamometrică pentru
slăbirea sau strângerea piuliţei olandeze, în totdeauna aveţi
grijă să fixaţi ventilul de închidere cu o cheie fixă, apoi slăbiţi sau
strângeţi piuliţa olandeză cu o cheie dinamometrică.
Nu plasaţi cheia fixă pe capacul ventilului, aceasta putând cauza
o scurgere de agent frigorific.
de
Dacă se aşteaptă ca presiunea de exploatare să fie scăzută (de
exemplu, când răcirea va fi efectuată în când temperatura din
exterior este scăzută), etanşaţi suficient piuliţa olandeză a
ventilului de închidere pe linia de gaz cu agent de etanşare
siliconic pentru a preveni îngheţul.
Deschiderea/închiderea ventilului de închidere
Deschiderea ventilului de închidere
1. Demontaţi capacul ventilului.
2. Introduceţi o cheie hexagonală (partea de lichid: 4 mm/partea
de gaz: 6 mm) în tija ventilului şi rotiţi tija ventilului în sens opus
acelor de ceasornic.
3. Când tija ventilului nu mai poate fi rotită, opriţi rotirea.
Ventilul este acum deschis.
Închiderea ventilul de închidere
1. Demontaţi capacul ventilului.
2. Introduceţi o cheie hexagonală (partea de lichid: 4 mm/partea
de gaz: 6 mm) în tija ventilului şi rotiţi tija ventilului în sensul
acelor de ceasornic.
3. Când tija ventilului nu mai poate fi rotită, opriţi rotirea.
Ventilul este acum închis.
Direcţia de închidere
Partea de lichid
1 Orificiu pentru deservire şi
capacul orificiului pentru
deservire
2 Tija ventilului
3
3 Racordul tubulaturii de legătură
4 Capacul ventilului
4
1 Cheie fixă
2 Cheie
dinamometrică
1
2
Agent de etanşare siliconic
(Aveţi grijă să nu existe goluri)
Partea de gaz
RRHQ0011~016BAV3 + RRLQ011~016BAV3+W1
Unitate exterioară pentru pompă termică aer la apă
4PW54248-1
