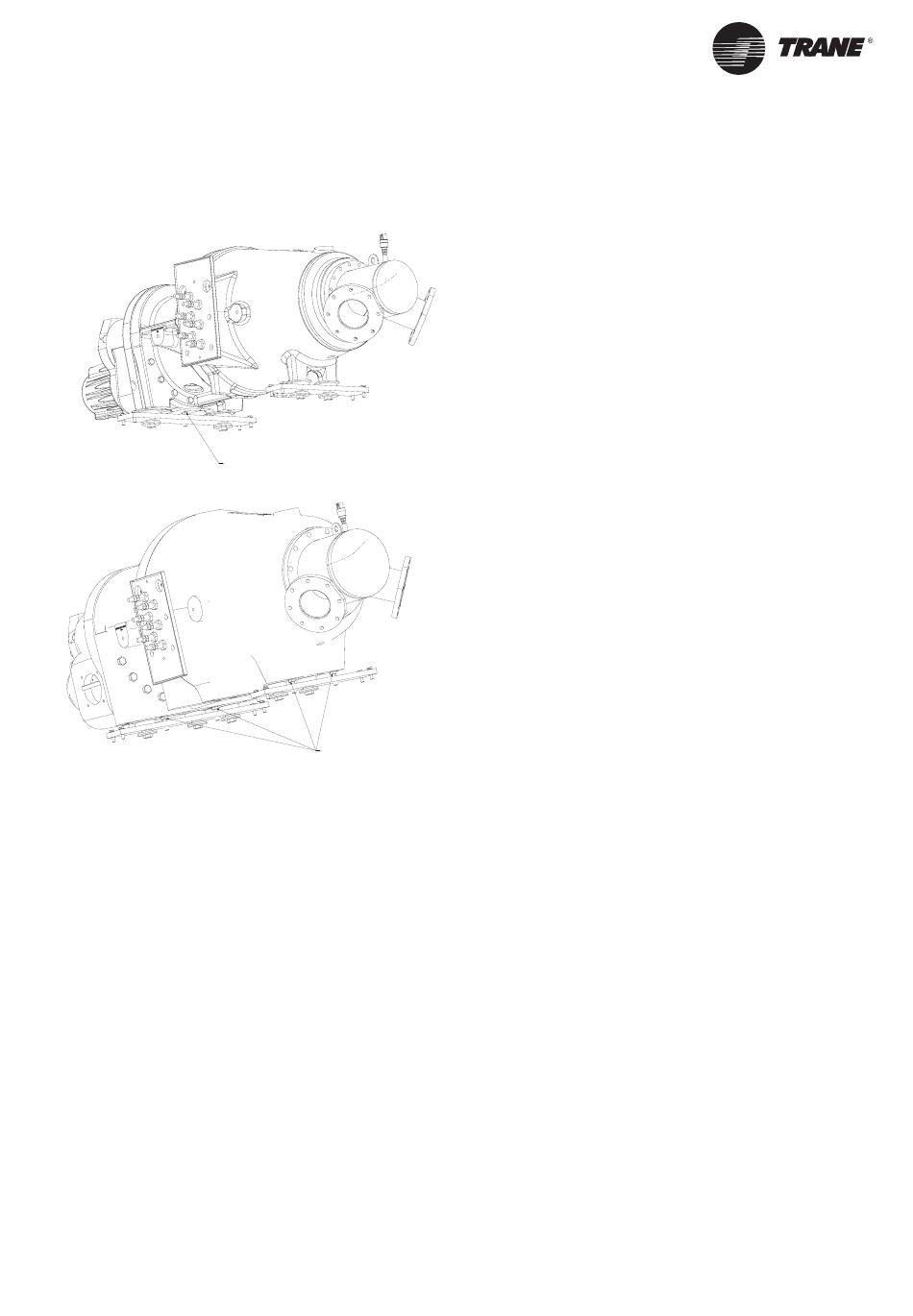

Figure 4 – Entretoise et supports d'expédition à retirer
avant le démarrage de l'unité
COMPRESSEUR « B »
COMPRESSEUR « C »
Mise à niveau de l'unité
REMARQUE : le côté du panneau électrique de l'unité est
désigné comme « l'avant » de l'unité.
1. Vérifi er la mise à niveau de l'unité d'un bout à l'autre à
l'aide d'un niveau posé sur l'enveloppe de l'évaporateur.
2. Si l'espace est insuffi sant sur l'enveloppe, fi xer un
niveau magnétique sur le bas de l'enveloppe. L'unité
doit être à niveau à 5 mm près sur toute sa longueur.
3. Poser le niveau sur le support de la plaque tubulaire
de l'enveloppe pour vérifi er l'horizontalité bord à bord
(entre avant et arrière). Régler celle-ci à 5 mm près
entre l'avant et l'arrière. REMARQUE : l'évaporateur
DOIT être de niveau pour que le transfert de chaleur
et le fonctionnement de l'unité soient optimaux.
4. Mettre l'unité à niveau à l'aide de cales sur toute la
longueur.
RLC-SVX021A-FR
À VIS
À VIS
Installation - Parties mécaniques
Tuyauterie d'eau
Raccords de tuyauterie
Si vous utilisez un produit de rinçage acide, ne le faites
pas passer dans l'unité car cela pourrait causer des dégâts
matériels.
Raccordez la tuyauterie d'eau à l'évaporateur et au
condenseur. Isolez et soutenez la tuyauterie de manière à
ce qu'elle n'exerce pas de contrainte sur l'unité. Élaborez la
tuyauterie conformément aux normes locales et nationales.
Isolez et rincez la tuyauterie avant de la connecter à l'unité.
Les raccordements d'eau glacée de l'évaporateur
doivent être faits au moyen de raccords de type rainuré.
N'essayez jamais de souder ces raccordements car la
chaleur produite lors du soudage peut provoquer des
ruptures microscopiques ou macroscopiques sur les
boîtes à eau en fonte et entraîner une détérioration
prématurée de celles-ci. Référez-vous aux documents
pour obtenir les dimensions du tronçon de tube pour
une connexion avec raccords à rainures
Afi n d'éviter d'endommager le circuit d'eau glacée, veillez à
ce que la pression dans l'évaporateur (pression maximum
de service) ne dépasse pas 10 bar.
Il est interdit d'inverser les boîtes à eau
L'échangeur thermique est composé d'un évaporateur et
d'un condenseur à passe simple. Il est indispensable de
conserver la confi guration d'usine des boîtes à eau. Par
conséquent, l'inversion des boîtes à eau peut entraîner
des dysfonctionnements.
REMARQUE : Les dimensions du tronçon de tube pour
une connexion avec raccords à rainures sont indiquées
dans les dessins fournis.
Purges et vidange
Avant de remplir les circuits d'eau, installez des bouchons
dans les raccords de purge et de vidange des boîtes à eau
de l'évaporateur et du condenseur. Pour vidanger l'eau,
retirez les bouchons, installez un raccord NPT dans le
raccord d'évacuation et connectez un fl exible.
Traitement de l'eau
AVERTISSEMENT : N'utilisez pas une eau mal ou non
traitée. N'utilisez pas une eau mal ou non traitée, cela
risquant de détériorer les équipements.
Sur chaque unité RTHF-RTWF est apposée l'étiquette
d'exemption de garantie suivante :
L'utilisation d'une eau incorrectement traitée ou non-
traitée dans ces équipements peut entraîner l'entartrage,
l'érosion, la corrosion ou encore le dépôt d'algues ou
de boues dans ceux-ci. Il est recommandé de faire appel
à un spécialiste qualifi é en traitement de l'eau pour
déterminer si un traitement est nécessaire. La garantie
exclut spécifi quement toute responsabilité liée à la
corrosion, à l'érosion ou à la détérioration du matériel du
fabricant. Le constructeur ne peut être tenu responsable
de toute situation résultant de l'utilisation d'une eau non
traitée, incorrectement traitée, salée ou saumâtre.
19
