Installation - Parties mécaniques

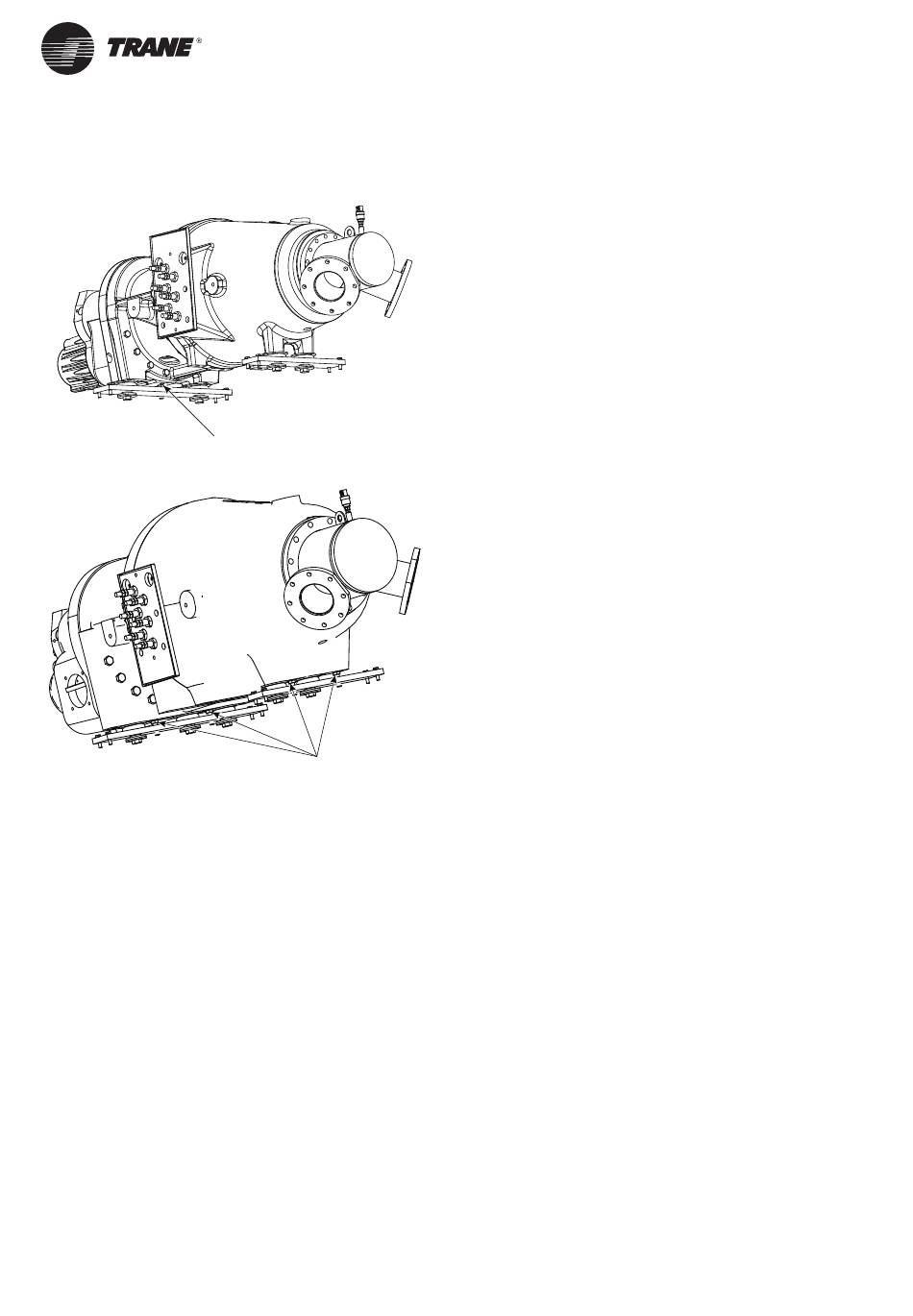

Figure 3 – Entretoise et supports d'expédition à retirer
avant le démarrage de l'unité
Mise à niveau de l'unité
REMARQUE : le côté du coffret électrique de l'unité est
considéré comme l'avant de celle-ci.
1. Vérifi er la mise à niveau de l'unité d'un bout à
l'autre à l'aide d'un niveau posé sur l'enveloppe
de l'évaporateur.
2. Si l'espace est insuffi sant sur l'enveloppe, fi xer un
niveau magnétique sur le bas de l'enveloppe. L 'unité
doit être à niveau à 5 mm près sur toute sa longueur.
3. Poser le niveau sur le support de la plaque tubulaire
de l'enveloppe pour vérifi er l'horizontalité bord à bord
(entre avant et arrière). Niveler l'unité à 5 mm près
entre l'avant et l'arrière. REMARQUE : l'évaporateur
DOIT être de niveau pour que le transfert de chaleur
et le fonctionnement de l'unité soient optimaux.
4. Mettre l'unité à niveau à l'aide de cales sur toute
la longueur.
22
À VIS
À VIS
Tuyauterie d'eau
Raccords de tuyauterie
Si vous utilisez un produit de rinçage acide, ne le faites
pas passer dans l'unité car cela pourrait causer des dégâts
matériels.
Raccordez la tuyauterie d'eau à l'évaporateur et au
condenseur. Isolez et soutenez la tuyauterie de manière à
ce qu'elle n'exerce pas de contrainte sur l'unité. Élaborez la
tuyauterie conformément aux normes locales et nationales.
Isolez et rincez la tuyauterie avant de la connecter à l'unité.
Les raccordements d'eau glacée de l'évaporateur doivent
être faits au moyen de raccords de type rainuré. N'essayez
jamais de souder ces raccordements car la chaleur
produite lors du soudage peut provoquer des ruptures
microscopiques ou macroscopiques sur les boîtes à eau en
fonte et entraîner une détérioration prématurée de celles-ci.
Les dimensions de l'embout de tube du raccord rainuré
sont fournies dans le plan conforme.
Afi n d'éviter d'endommager le circuit d'eau glacée, veillez à
ce que la pression dans l'évaporateur (pression maximum
de service) ne dépasse pas 10 bar.
L'utilisation de boîtes à eau inversées
est interdite
Un échangeur thermique est composé d'un condenseur
et d'un évaporateur à une passe. Il est essentiel de garder
la disposition d'usine des boîtes à eau. Par conséquent,
l'inversion des boîtes à eau peut entraîner des problèmes
de fonctionnement.
REMARQUE : les dimensions de l'embout de tube du
raccord rainuré sont fournies dans les plans dimensionnels.
Purges et vidange
Avant de remplir les circuits d'eau, installez des bouchons
dans les raccords de purge et de vidange des boîtes à eau
de l'évaporateur et du condenseur. Pour vidanger l'eau,
retirez les bouchons, installez un raccord NPT dans le
raccord d'évacuation et connectez un fl exible.
Traitement de l'eau
AVERTISSEMENT : N'utilisez pas une eau non traitée ou
ayant été soumise à un traitement inadapté. N'utilisez pas
une eau mal ou non traitée, cela risquant de détériorer les
équipements.
Sur chaque unité RTHF est apposée l'étiquette d'exemption
de garantie suivante :
L'utilisation d'une eau incorrectement traitée ou non-
traitée dans ces équipements peut entraîner l'entartrage,
l'érosion, la corrosion ou encore le dépôt d'algues ou de
boues dans ceux-ci. Il est recommandé de faire appel à un
spécialiste qualifi é en traitement de l'eau pour déterminer
si un traitement est nécessaire. La garantie exclut
spécifi quement toute responsabilité liée à la corrosion,
à l'érosion ou à détérioration du matériel du fabricant.
Le constructeur ne peut être tenu responsable de toute
situation résultant de l'utilisation d'une eau non traitée,
incorrectement traitée, salée ou saumâtre.
À une température de sortie d'eau supérieure ou égale à
65 °C, il est obligatoire d'équiper le condenseur de tubes
en CuNi.
