Installation
Effectuer un essai de pression des
conduites et de l'unité de condensation
CVD sous 10,34 bar (150 psi) d'azote sec.
Ajouter l'azote au niveau des robinets
d'arrêt des conduites situés à l'arrière de la
tête de production de la machine à glaçons
ou à partir des robinets d'accès situés dans
l'unité de condensation CVD. Effectuer
l'essai de pression, s'assurer qu'il n'y a
aucune fuite et purger l'azote du système
avant de procéder au raccordement de la
pompe à vide. Raccorder à la pompe à vide
et purger jusqu'à 500 microns.
Après l'ouverture des robinets d'aspiration,
de refoulement et de service du récepteur,
la pression du fluide frigorigène n'est pas
détectée tant que la machine à glaçons ne
commence pas un cycle de congélation et
que l'électrovanne n'est pas activée.
Étape 4 Ouvrir les robinets des conduites
extérieures et du récepteur
L'écoulement de fluide frigorigène n'est pas
audible lorsque les robinets sont ouverts.
Le fluide frigorigène ne s'écoulera pas
tant que la machine à glaçons n'est pas
en marche et que l'électrovanne n'est pas
ouverte.
• Tous les bouchons des robinets doivent
être remis en place, serrés et leur
étanchéité vérifiée pour éviter toute
fuite de fluide frigorigène.

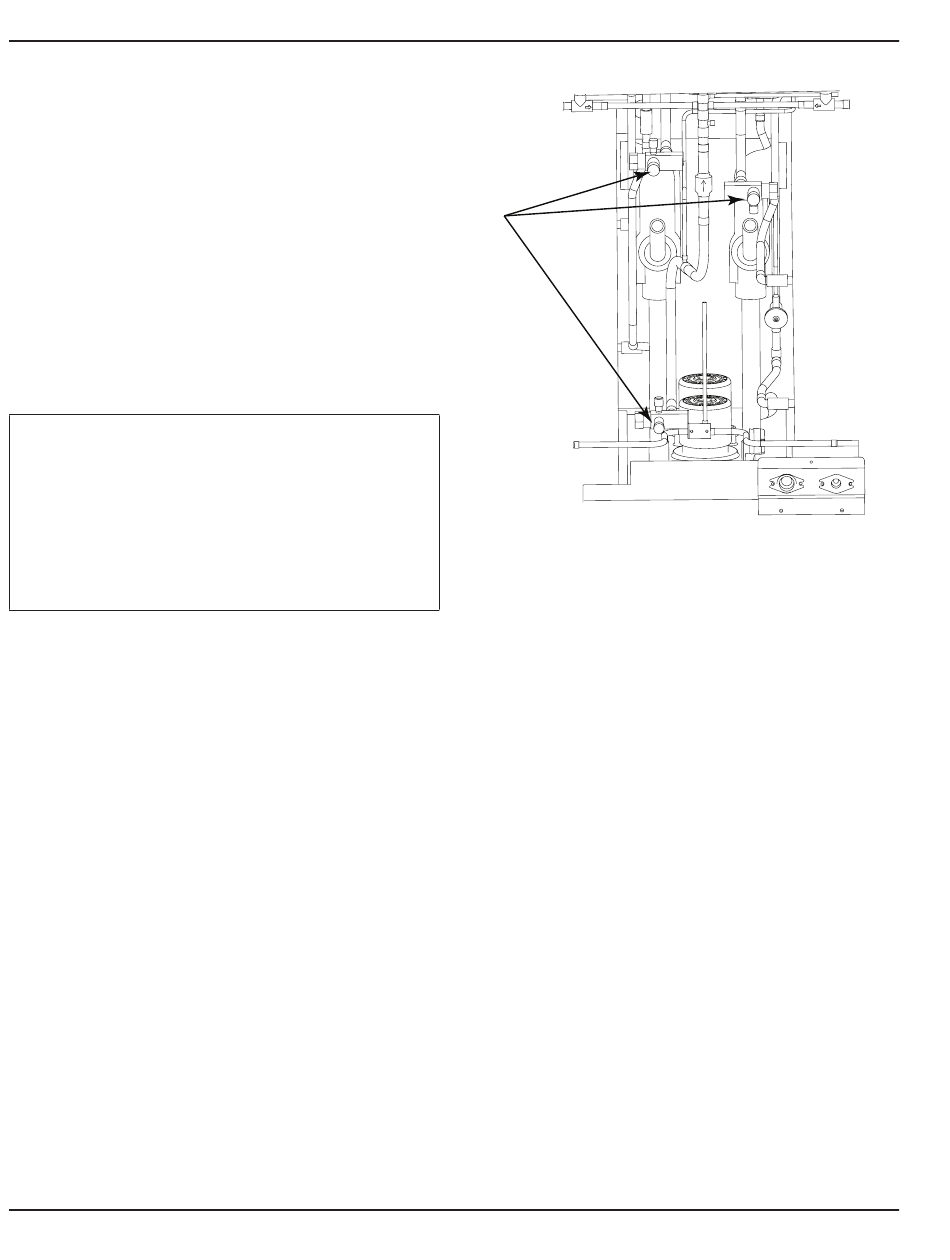

• Tous les robinets (3) s'ouvrent en
tournant dans le sens contraire
des aiguilles d'une montre. Ouvrir
les robinets d'arrêt des conduites
d'aspiration (2) et de liquide (1).
24
Avis
Étape 5 Contrôle d'étanchéité du circuit de
réfrigération
A. Mettre la tête de production
de la machine à glaçons sous
tension; ne pas mettre l'unité de
condensation CVD sous tension.
B. Mettre l'interrupteur à bascule
ICE/OFF/CLEAN en position ICE
(Glaçons) pendant 60 secondes
pour équilibrer les pressions.
C. Remettre la tête de production de
la machine à glaçons hors tension.
D. Vérifier l'étanchéité des raccords
de conduites extérieures, du
siphon S et de tous les joints
d'usine dans la tête de production
et l'unité de condensation.
E. Brancher l'alimentation de l'unité
de condensation CVD et permettre
au système de terminer le
pompage.
