Configuration du système
1-2 Configuration du système

1-2-1 Configuration de base

CQM1H-UC51/61
Une unité de
communication connectable
CQM1H-UC11/21

1-2-2 Connexions aux appareils de programmation

Micro--ordinateur :
connexion au port périphérique de l'UC
8

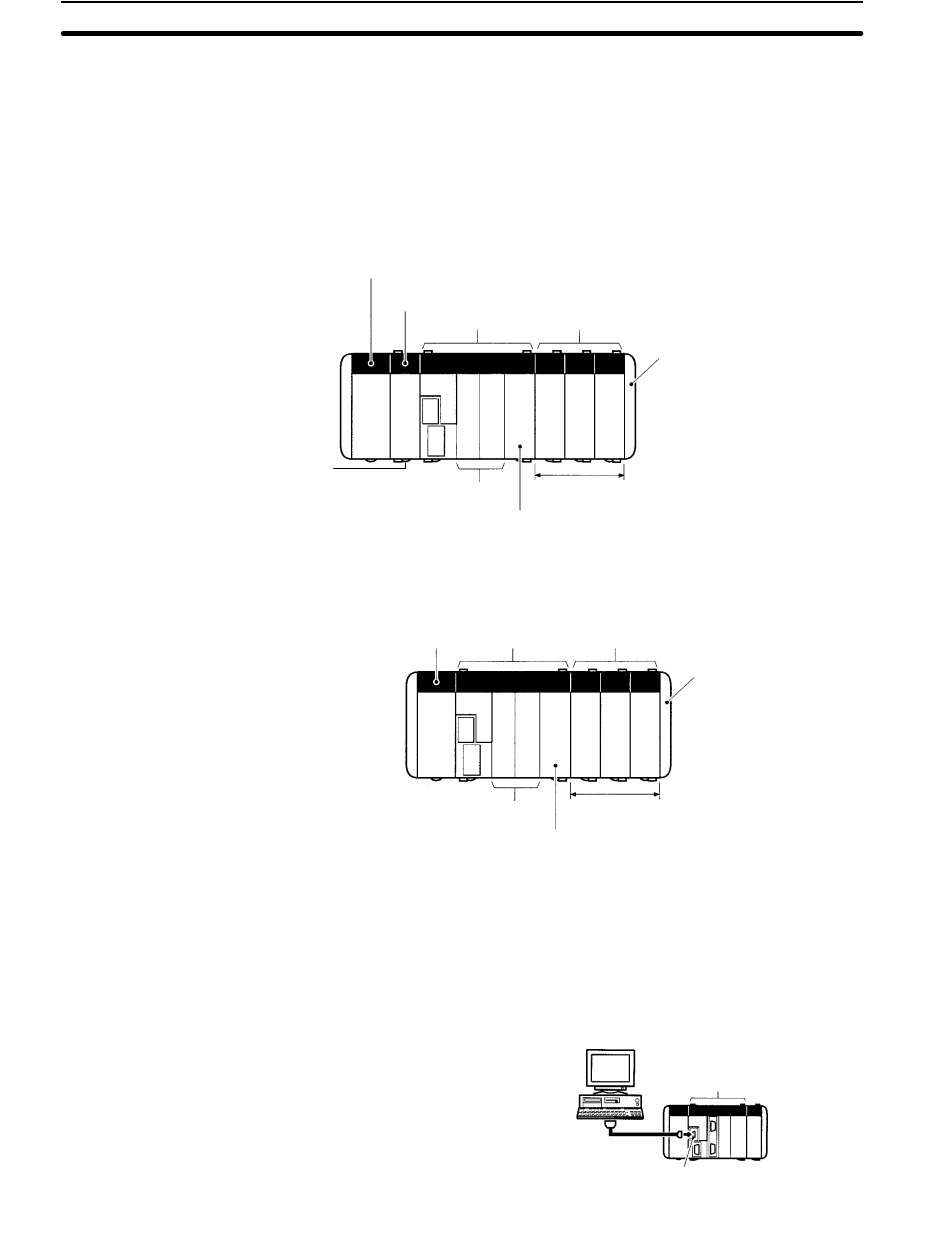

Les deux types de configurations disponibles pour le CQM1H sont montrés
ci--dessous.
Jusqu'à deux cartes internes peuvent être montées et une unité de
communication peut être connectée à l'UC CQM1H--UC51 ou CQM1H--UC61.
La configuration est montrée ci--dessous.
Unité d'alimentation
Unité de communication
UC
Deux cartes
internes
montables
Les UC CQM1H--UC11 et CQM1H--UC21 ne prennent pas en charge les cartes
internes ou les unités de communication. La configuration est montrée
ci--dessous.
Unité d'alimentation
(Cartes
internes non
montables)
Les connexions aux micro--ordinateurs utilisant le logiciel de programmationet
les connexions aux consoles de programmation sont montrées ci-dessous.
Logiciel de programmation
Unités d'E/S ou Unités d'E/S spéciales
Capot terminal
Jusqu'à onze unités connectables
16 entrées intégrées à l'UC
UC Unités d'E/S ou Unités d'E/S spéciales
Jusqu'à onze unités connectables
16 entrées intégrées à l'UC
IBM PC/AT ou
compatible
CS1W-CNjjj
ou CS1W-CN114
Port périphérique
+ CQM1-CIFjj
Chapitre 1-2
Capot terminal
UC
