Câblage et connexions
Câbles prééquipés
1, 2, 3...
CQM1-ID213
CQM1-OD213
CQM1-OD216
118

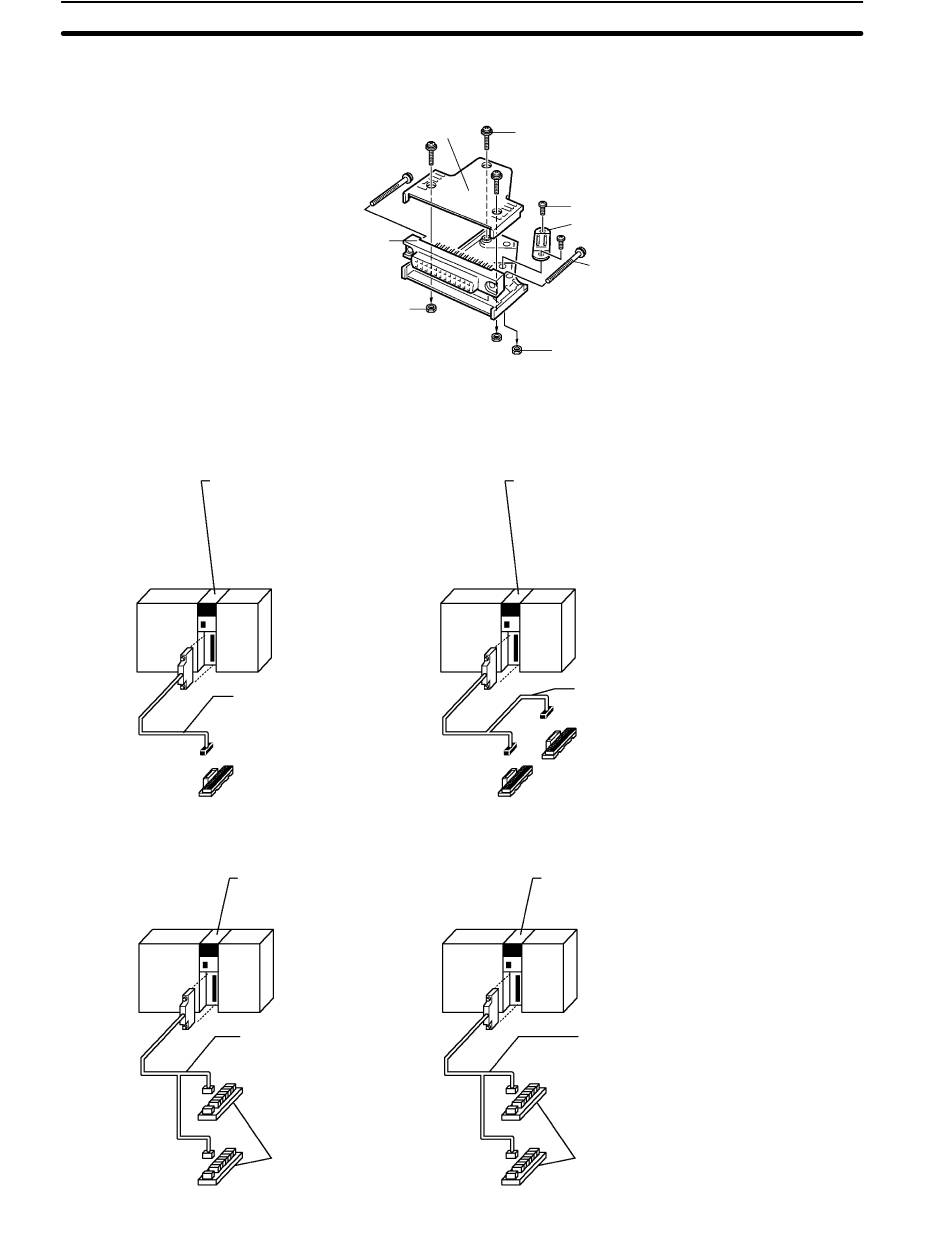

Assembler ensuite la prise et le couvercle de connecteur comme indiqué
ci--après.
Couvercle de
connecteur
Prise
Ecrous (3)
Les exemples ci--après montrent des applications utilisant des câbles
prééquipés OMRON. Contacter votre agent OMRON pour plus de détails.
1. Liaison à un bornier
Câble de liaison pour connecteur
d'Unité de conversion
XW2Z-jjjB
Bornier de connecteur pour
Unité de conversion à câble plat
XW2B-40G5 (vis de borne M3.5)
XW2B-40G4 (vis de borne M2.5)
2. Liaison à un bornier relais
CQM1-ID213
Câble de liaison pour bornier
relais (pour Unités avec des
connecteurs PC32/64 points)
G79-IjC-j
Bornier relais à 13 entrées
G7TC-Ij
Petites vis (3)
Petites vis (2)
Serre--câble
Vis de verrouillage du connecteur
Ecrous (2)
CQM1-ID213
Câble de liaison pour connecteur
d'Unité de conversion
XW2Z-jjjD
16 entrées
Bornier de connecteur pour
Unité de conversion (type
16 entrées
standard) XW2C-20G5-IN16
CQM1-OD213
Câble de liaison pour bornier
relais (pour Unités avec des
connecteurs PC32/64 points)
G79-OjC-j
Borniers relais sortie
G7TC-OCjj, G70D, ou G70A
Chapitre 4-7
