Configuration de système étendu
1-3
Configuration de système étendu
1-3-1 Système de communications série
micro--ordinateur
ou
Bus de console de
programmation
Bus periphérique
Liaison hôte
Sans protocole
Liaison hôte
Sans protocole
Inter--API 1:1
Liaison NT (mode
1:1/mode 1:N)
Se référer au Guide de programmation du CQM1H pour le nombre de mots
alloués à chaque unité et pour toute autre information sur l'allocation de
mémoire aux unités.
Rem.
1. Il est possible de dépasser le nombre maximum d'unités sans dépasser le
nombre maximum de points d'E/S (et de mots alloués). Par exemple, avec
les CQM1H--CPU61, si 12 unités pour chacune desquelles est assigné 1
mot sont connectées, le nombre total de mots alloués sera de 13 (dont 1 mot
alloué pour les entrées intégrées à l'UC), ce qui est inférieur au maximum
indiqué. Le nombre d'unités, cependant, dépasse le maximum de 11.
2. Il est également possible de dépasser le nombre maximum de points d'E/S
(et de mots alloués) sans dépasser le nombre maximum d'unités. Par
exemple, avec les CQM1H--CPU61, si 8 unités se voyant alloués 4 mots
chacune sont connectées, le nombre maximum d'unités n'est pas dépassé.
Cependant, l'allocation totale de mot sera (4 x 8) + 1 = 33 mots (dont 1 mot
alloué pour les entrées intégrées à l'UC), et par conséquent le nombre
maximum de 32 mots est dépassé.

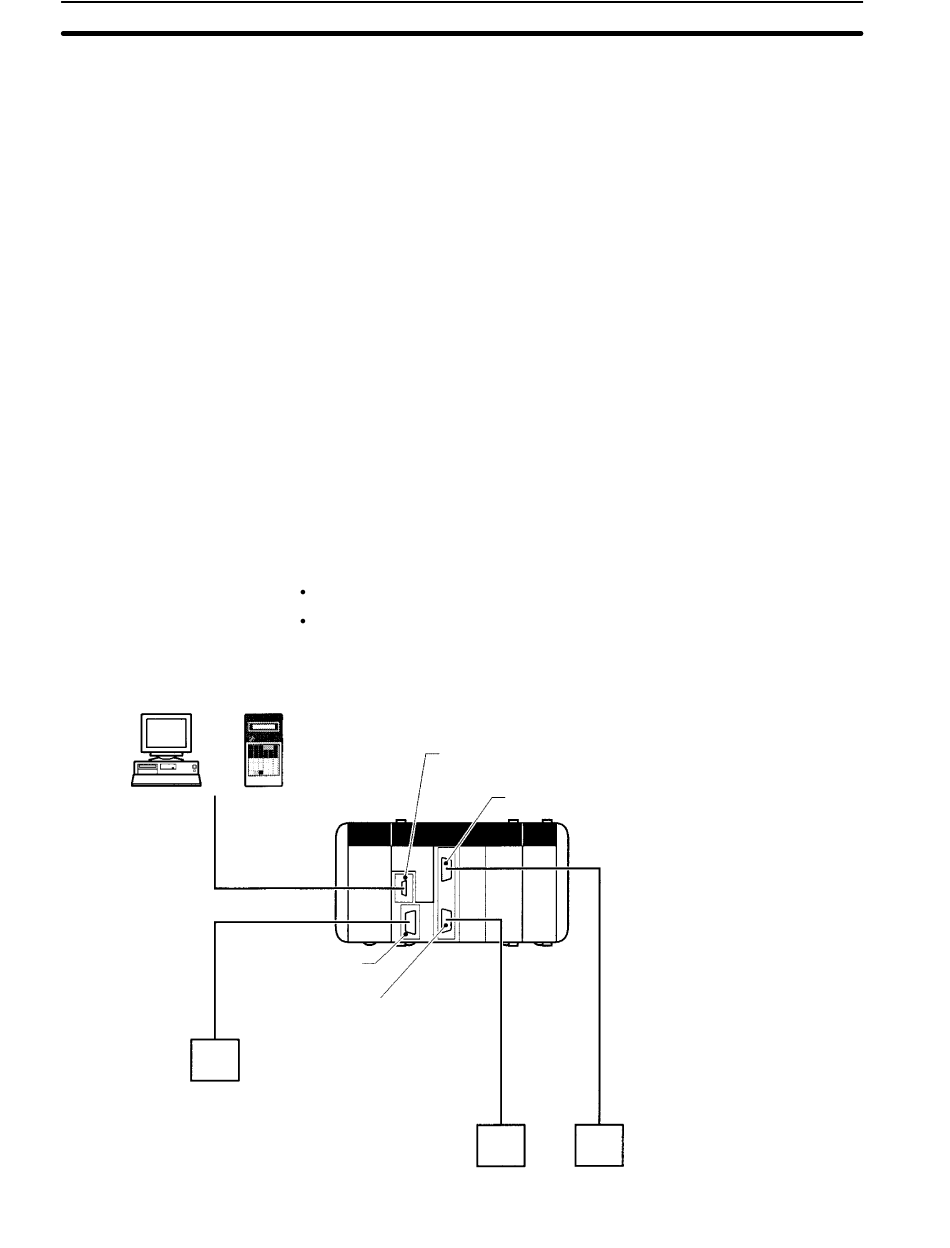

La configuration du système CQM1H peut être étendue en utilisant les ports de
communications séries suivants.
Ports intégrés à l'UC, 2 ports : port périphérique et port RS-232C
Ports de Carte communications séries, 2 ports : port RS-232C et port
RS--422/485 (CQM1H-CPU51/61 seulement)
Console de programmation
Port RS-232C
(UC)
Port RS-422A/485
(Carte
communications
séries)
Protocole macro
Liaison hôte
Sans protocole
Inter--API 1:1
Liaison NT (mode 1:1/
mode 1:N)
Port périphérique (UC)
Port RS-232C (Carte communications séries)
Chapitre
Protocole macro
Liaison hôte
Sans protocole
Inter--API 1:1
Liason NT (mode 1:1/mode 1:N)
1-3
17
