Connexion de la console de programmation
1, 2, 3...
138
Lors de la première utilisation des consoles de programmation pour les API
série CQM1H, procéder de la façon suivante :
1. Mettre hors tension l'alimentation de l'unité d'alimentation.
2. Régler le micro-interrupteur situé à l'avant de l'unité centrale comme indi-
qué ci-après :
Sélecteur 7 :
OFF (pour la connexion de la console de programmation)
Sélecteur 3 :
ON (pour l'affichage en langue anglaise)
Rem. Toujours mettre le sélecteur 7 à OFF avant de connecter la console
de programmation.
3. Connecter la console de programmation au port périphérique de l'unité cen-
trale.
4. Régler le commutateur de mode de la console de programmation sur PRO-
GRAM.
5. Mettre sous tension l'alimentation de l'unité d'alimentation.
Rem. Tous les programmes de l'unité centrale sont lancés lorsque l'alimen-
tation est activée et lorsque le mode de fonctionnement n'est pas
réglé en mode PROGRAM.
6. Entrer le mot de passe (Appuyer sur les touches CLR et MON).
7. Effacer la mémoire.
8. Lire et corriger les messages d'erreur.
9. Démarrer la programmation.
Une console de programmation peut être reliée au port périphérique de l'unité
centrale des API série CQM1H. Elle ne peut pas être reliée au port RS-232C.
Avant de connecter la console de programmation, mettre le sélecteur 7à OFF
sur le micro-interrupteur situé à l'avant de l'unité centrale.
1. Ne pas changer le réglage du sélecteur 7 du micro-interrupteur tant qu'une
console de programmation est reliée. Changer le réglage interrompra les
communications et causera une erreur de communications. Dès qu'une
console de programmation est reliée, l'unité centrale ne répond plus, les
entrées de touches ne seront pas reçues et l'affichage ne changera pas.
2. Se reporter au paragraphe 6-1 Réglages des micro-interrupteurs pour les
réglages des autres sélecteurs.
3. Lorsque le câble de la console de programmation est débranché, puis
rebranché dans les 2 secondes, il ne sera pas nécessaire d'entrer à nou-
veau le mot de passe et l'état précédent d'affichage demeurera. Dans cer-
tains cas, il ne sera pas nécessaire de saisir à nouveau le mot de passe si le
câble de la console de programmation est débranché tandis qu'une opéra-
tion longue (telle qu'un contrôle de programme) est effectuée.

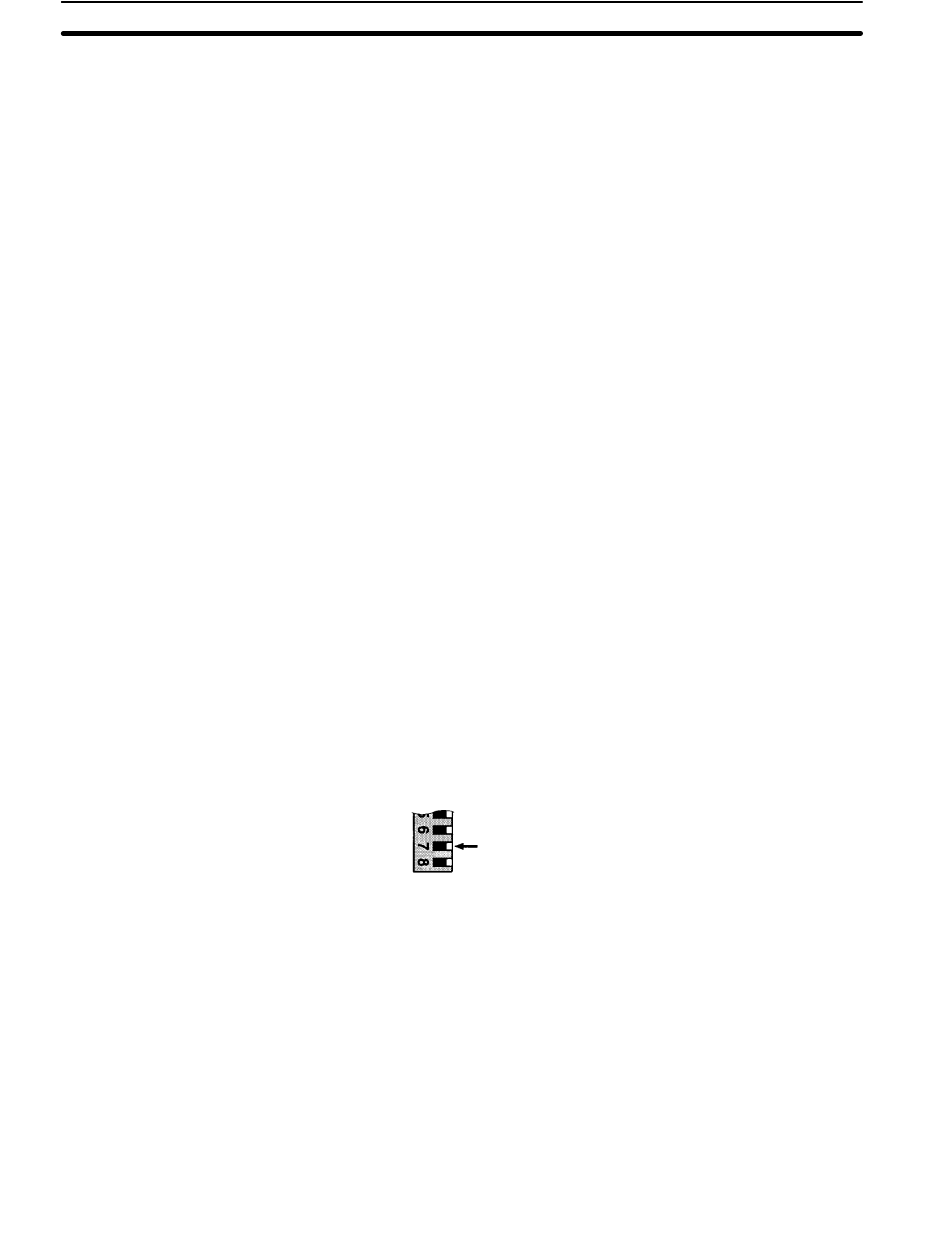

Sélecteur 7
OFF : port périphérique réglé pour la con-
nexion à la console de programmation
ON : port périphérique réglé pour la con-
nexion à un autre périphérique
