Unités Centrales
Transfert et comparaison
de données
3-1-6 Ports de communications séries
Modes et ports de communications séries
Console de programmation dans le mode Bus
Equipement de programmation fonctionnant sur un
micro--ordinateur dans le mode bus périphérique
Micro--ordinateur PC ou TOP dans le mode Liaison inter
API
Equipement externe d'usage général dans le mode Sans
protocole
API de série C dans le mode de liaison de données 1:1
TOP dans le mode de liaison NT 1:1
3-1-7 Port périphérique
82
Il existe deux méthodes pour lire/écrire et comparer des données entre la
cassette mémoire et l'Unité Centrale : par bit/drapeau de contrôle de zone AR et
par transfert automatique lors du démarrage. Pour plus de détails, se reporter
au Manuel de Programmation du CQM1H.
Bits et drapeaux de contrôle de la zone AR
AR 1400 : Mettre à ON pour écrire des données de l'Unité Centrale vers la
cassette mémoire.
AR 1401 : Mettre à ON pour écrire des données de la cassette mémoire vers
l'Unité Centrale.
AR 1402 : Mettre à ON pour comparer le contenu de l'Unité Centrale et celui de
la cassette mémoire.
AR 1403 : Mettre à ON lorsque la comparaison entre l'Unité Centrale et la
cassette mémoire indique des données différentes.
Transfert automatique lors du démarrage (auto-boot)
Si le commutateur 2 sur la face avant de l'Unité Centrale est à ON, les données
de la cassette mémoire sont transférées automatiquement vers l'Unité Centrale
lors du démarrage.

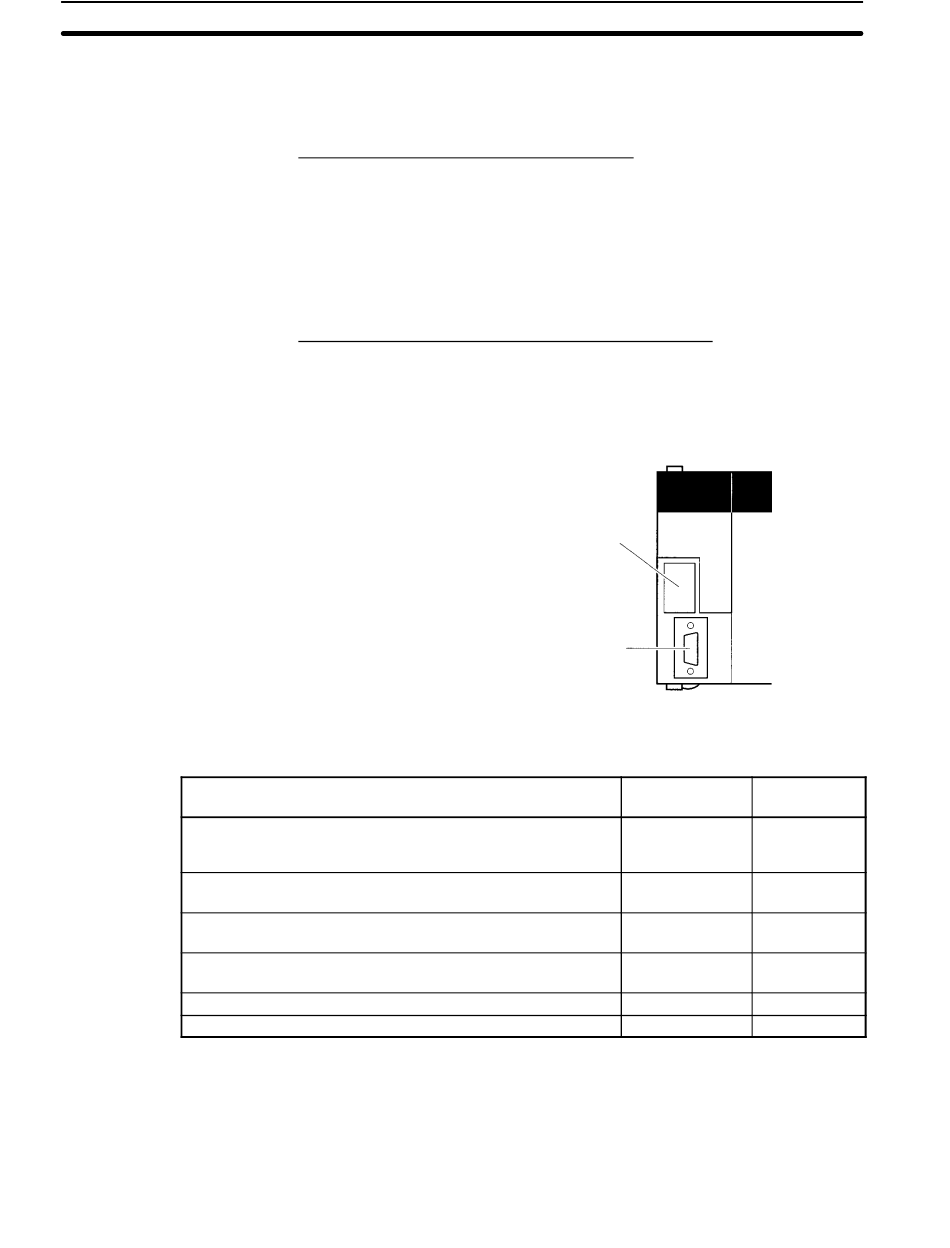

Port périphérique
(Sous le couvercle)
Utilisé pour les équipements de
programmation. Ce port doit être
utilisé pour les communications
avec la console de programmation.
Port RS-232C intégré
(Indisponible sur CQM1H-CPU11)
Utilisé pour les équipements autres que
les équipements de programmation. Les
communications avec une console de
programmation et un bus périphérique ne
sont pas possibles sur ce port.
Equipement et mode
Le port périphérique est principalement utilisé pour relier des équipements de
programmation,
comme
Micro--ordinateur
PCs
programmation ne peuvent être connectées qu'à ce port. Ce port accepte
également une Liaison inter API et les communications sans protocole.
Port
périphérique
Oui
(Sélecteur 7:
OFF)
Oui
(Sélecteur 7: ON)
Oui
(Sélecteur 7: ON)
Oui
(Sélecteur 7: ON)
Non
Non
des
consoles
de
de
support
d'application.
Chapitre
3-1
Port RS-232C
intégré
Non
Non
Oui
Oui
Oui
Oui
programmation
et
des
Les
consoles
de
