Caractéristiques des Unités de sortie

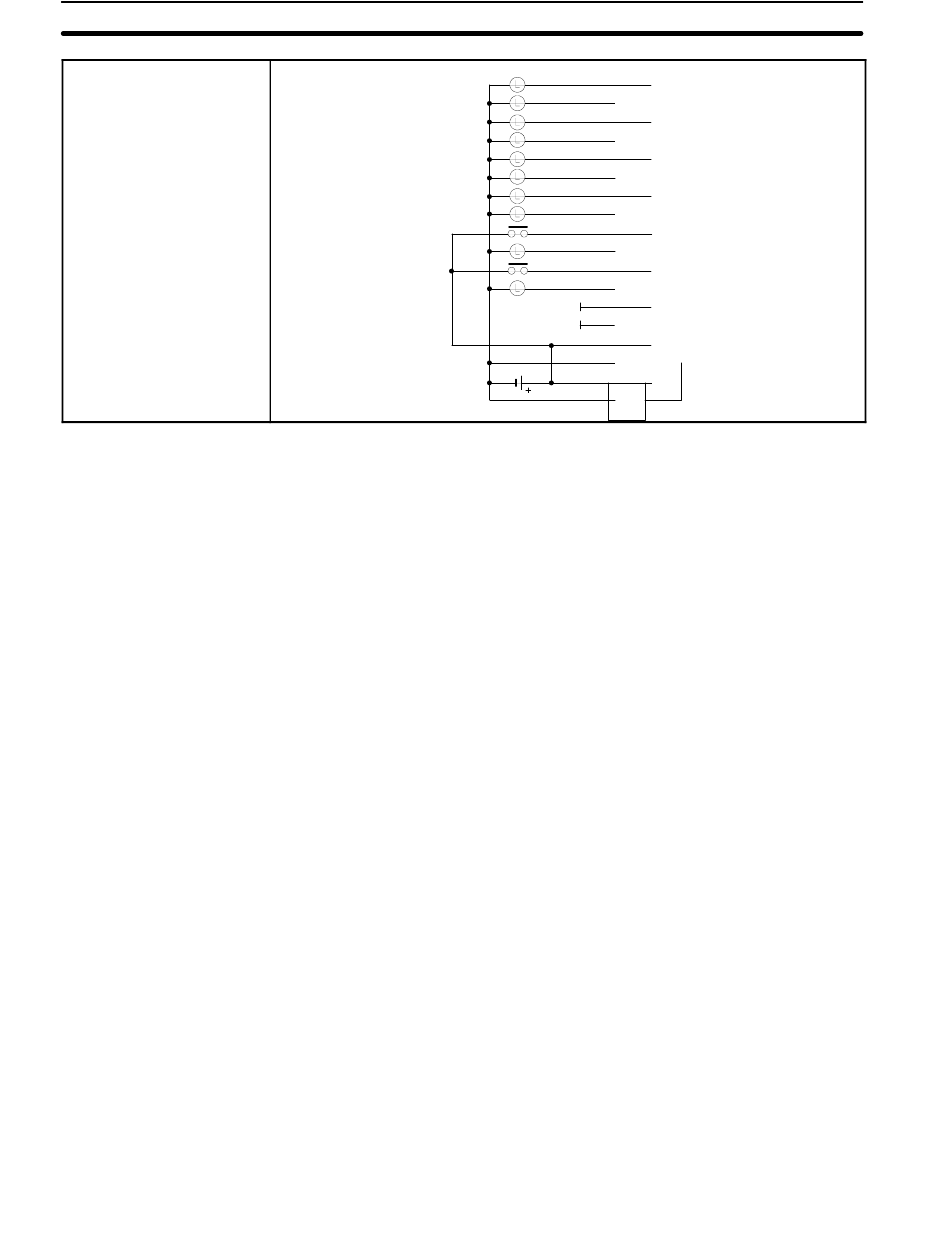

Connexions du bornier
70
Rem. Si le courant d'une sortie excède le courant de détection, les quatre sorties
respectives (OUT0 à 3 ou OUT4 à 7) passent à OFF. Dans le même temps,
l'alarme de sortie (ALM0 ou ALM 1) passe sur ON et le voyant d'alarme s'allume.
Si une sortie alarme passe sur ON, éliminer en premier la cause du court--circuit.
Mettre ensuite les entrées de réinitialisation (RST0 ou RST1) de ON à OFF sur
la sortie alarme à ON. Le voyant de sortie alarme passe à OFF, la sortie alarme
retourne à OFF et les contacts de sortie sont restaurés.
OUT0
B0
OUT1
A0
OUT2
B1
OUT3
A1
OUT4
B2
OUT5
A2
OUT6
B3
OUT7
A3
RST0
B4
ALM0
A4
RST1
B5
ALM1
A5
NC
B6
NC
A6
COM
B7
0 V
A7
COM
B8
--
0 V
A8
Chapitre
2-3
