Configuration de système étendu
Macros de protocole
1-3-2 Réseaux de communications
Réseau CompoBus/S
Le protocole CX est utilisé pour créer des ensembles de procédures de
transmission de données appelées protocoles pour les appareils externes
d'usage général selon leurs caractéristiques de communications. Les
communications doivent être en semi-duplex et doivent utiliser la
synchronisation marche/arrêt. Les protocoles créés sont enregistrés dans une
Carte communications série, permettant aux données d'être envoyées et
reçues des appareils externes en exécutant simplement l'instruction PMCR(-- --)
dans l'UC. Les protocoles pour des communications de données avec des
appareils OMRON, tels que des contrôleurs de température, des processeurs
de signaux intelligents, des lecteurs de code-barres et des modems, sont pris en
charge en tant que protocoles standards (voir Rem. 1). Ces protocoles peuvent
être changés pour s'adapter aux besoins de l'utilisateur. Des macros de
protocole sont prises en charge par le port RS-232C et le port RS-422A/485 sur
la Carte communications série (voir Rem. 2).
Rem. 1. Les protocoles standards sont fournis en standard avec le protocole CX et
les cartes de communications séries.
2. Macros de protocole non prises en charge par les ports intégrés de l'UC.

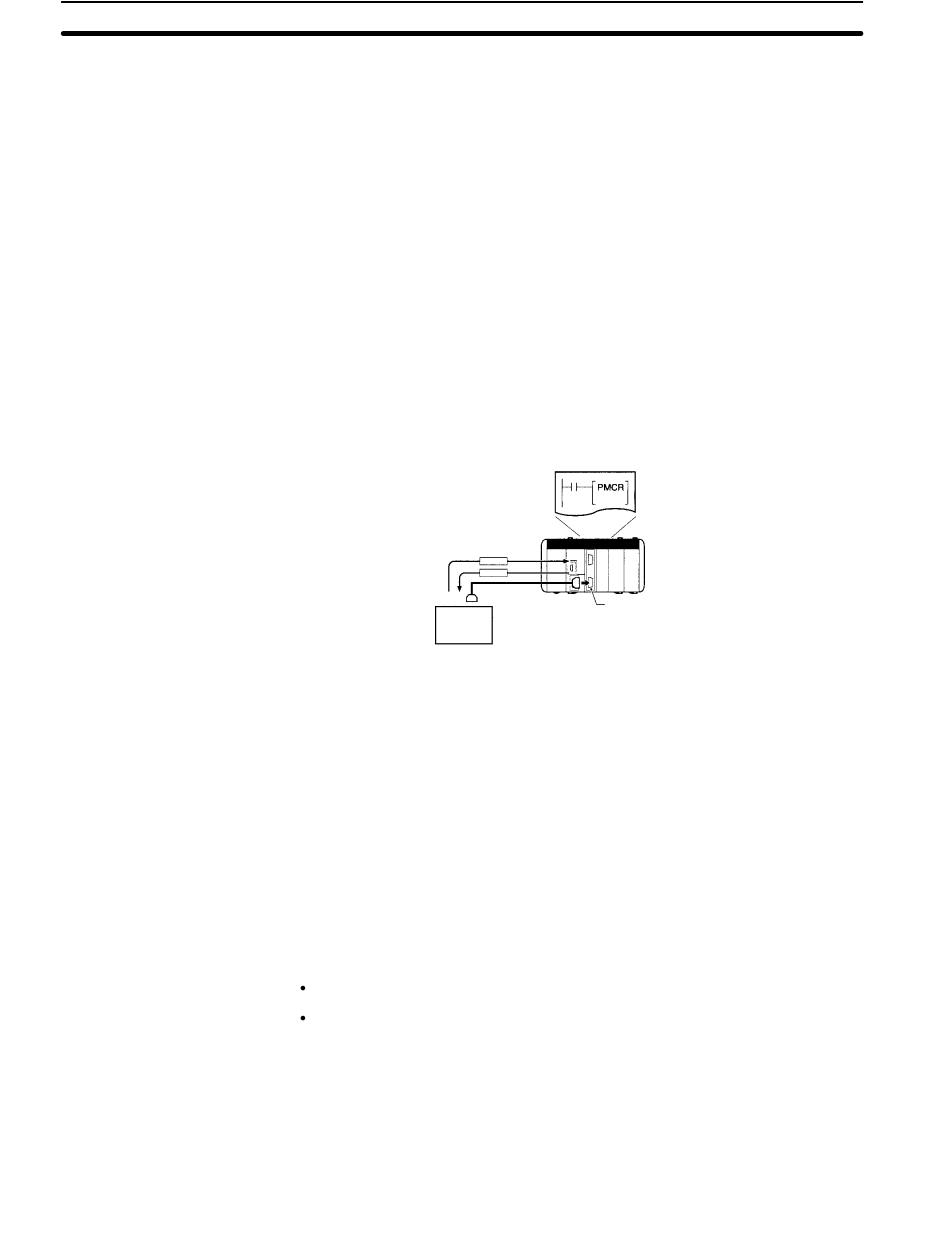

Messages définis par
l'utilisateur
(Cadres de communications)
Appareil externe à
usage général
Rem. CompoWay/F (Fonction hôte)
Une UC CQM1H peut fonctionner comme hôte pour envoyer des commandes
CompoWay/F aux composants d'OMRON connectés dans le système. Les
commandes CompoWay/F sont exécutées en utilisant les séquences
émission/réception CompoWay/F dans l'un des protocoles standards fournis
dans les macros de protocole.
Avec l'UC CQM1H, des réseaux peuvent être créés en utilisant les unités de
communications suivantes :
Unité Maître CompoBus/S
Unité de liaison contrôleur (CQM1H-CPU51/61 seulement)
CompoBus/S est un bus ON/OFF à grande vitesse pour des communications à
distance d'E/S. Connecter une unité maître CompoBus/S CQM1-SRM21-V1
(une unité d'E/S dédiée) au réseau permet des communications d'E/S à
distance, sans programmation dans l'UC, entre l'API et les esclaves. Les
communications à grande vitesse sont effectuées avec 256 points dans une
durée de cycle de 1 ms maximum. Avec le CQM1H-SRM21-V1, un mode de
communications à longue distance est également disponible en plus du mode
