Caractéristiques des Unités de sortie

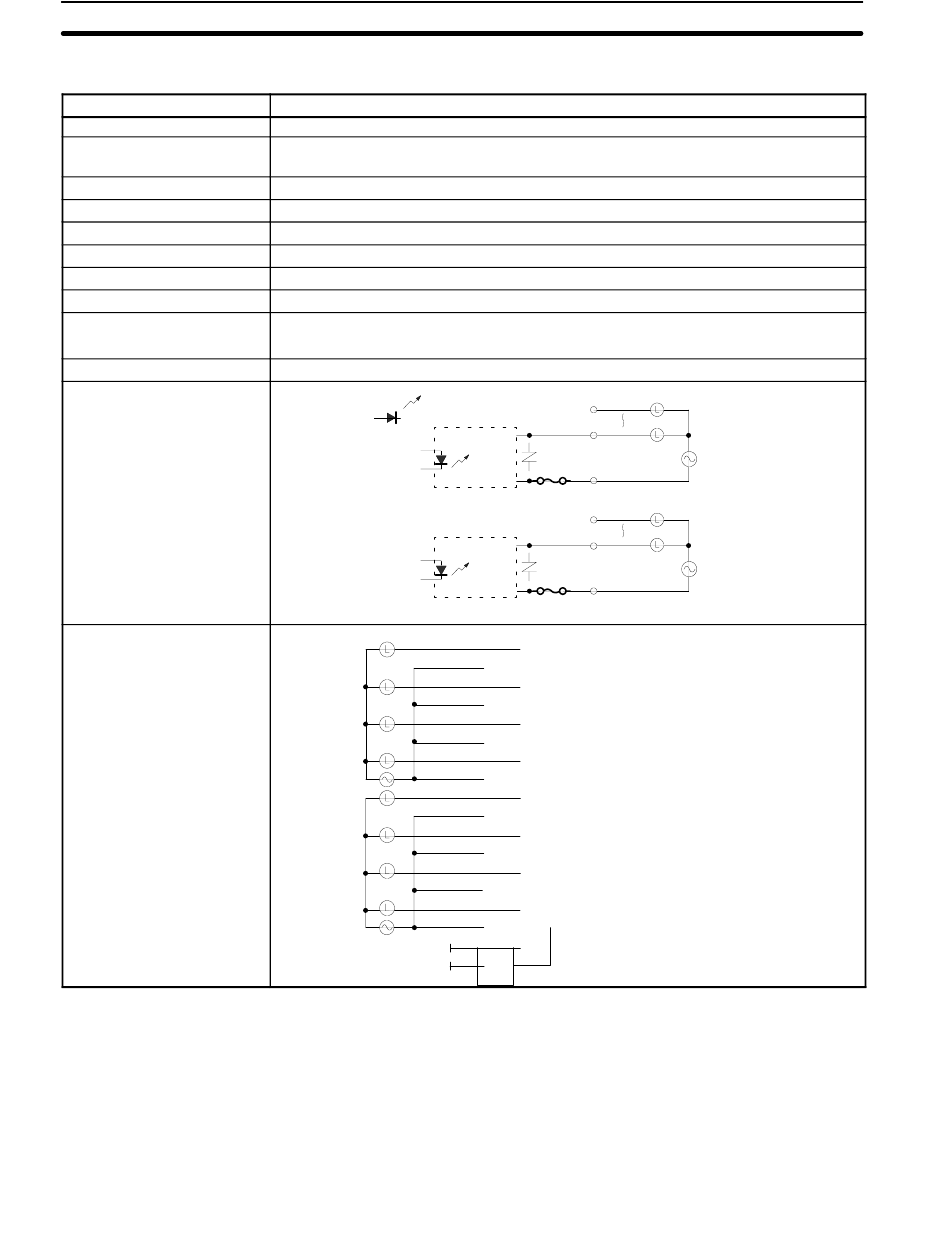

2-3-3 Unités de sortie à triacs
Nom
Capacité maximale de
commutation
Courant de fuite
Tension résiduelle
Temps de réponse ON
Temps de réponse OFF
Nb de sorties
Consommation interne
Fusible
Poids
Configuration des circuits
Connexions du bornier
Unité de sortie à triac 8 points
0,4 A à 100 à 240 Vc.a.
1 mA max. à 100 Vc.a. et 2 mA max. à 200 Vc.a.
1,5 V max. (0,4 A)
6 ms max.
1/2 cycle + 5 ms max.
8 points (4 points/commun, 2 circuits)
110 mA max. à 5 Vc.c.
2 A (un par commun), un seul utilisé.
Le fusible n'est pas remplaçable par l'utilisateur.
240 grammes max.
LED
de
sortie
Circuits
internes
OUT0
COM0
OUT1
COM0
OUT2
COM0
OUT3
COM0
OUT4
COM1
OUT5
COM1
OUT6
COM1
OUT7
COM1
CQM1-OA221
OUT00
OUT03
COM0
Fusible 2 A
OUT04
OUT07
COM1
Fusible 2 A
B0
A0
B1
A1
B2
A2
B3
A3
Les bornes COM0 et COM1 ne
B4
sont pas reliées en interne.
A4
B5
A5
B6
A6
B7
A7
NC
B8
NC
A8
Chapitre 2-3
100 à 240 Vc.a.
100 à 240 Vc.a.
73
