Unités Centrales
Ouverture du couvercle
de port périphérique
3-1-8 Port RS-232C intégré
1
5
Rem.
1. Lors de la connexion d'une console de programmation au port périphérique,
mettre à OFF l'interrupteur 7 en face avant de l'Unité Centrale.
2. Lors de la connexion d'un équipement autre qu'une console de
programmation sur le port périphérique, comme un micro--ordinateur de
support d'application, s'assurer de positionner sur ON l'interrupteur 7 en
face avant de l'Unité Centrale. Lors de la connexion à un bus périphérique, il
est obligatoire de régler pendant le Setup de l'API le mode de
communications sur un mode de Liaison inter API.

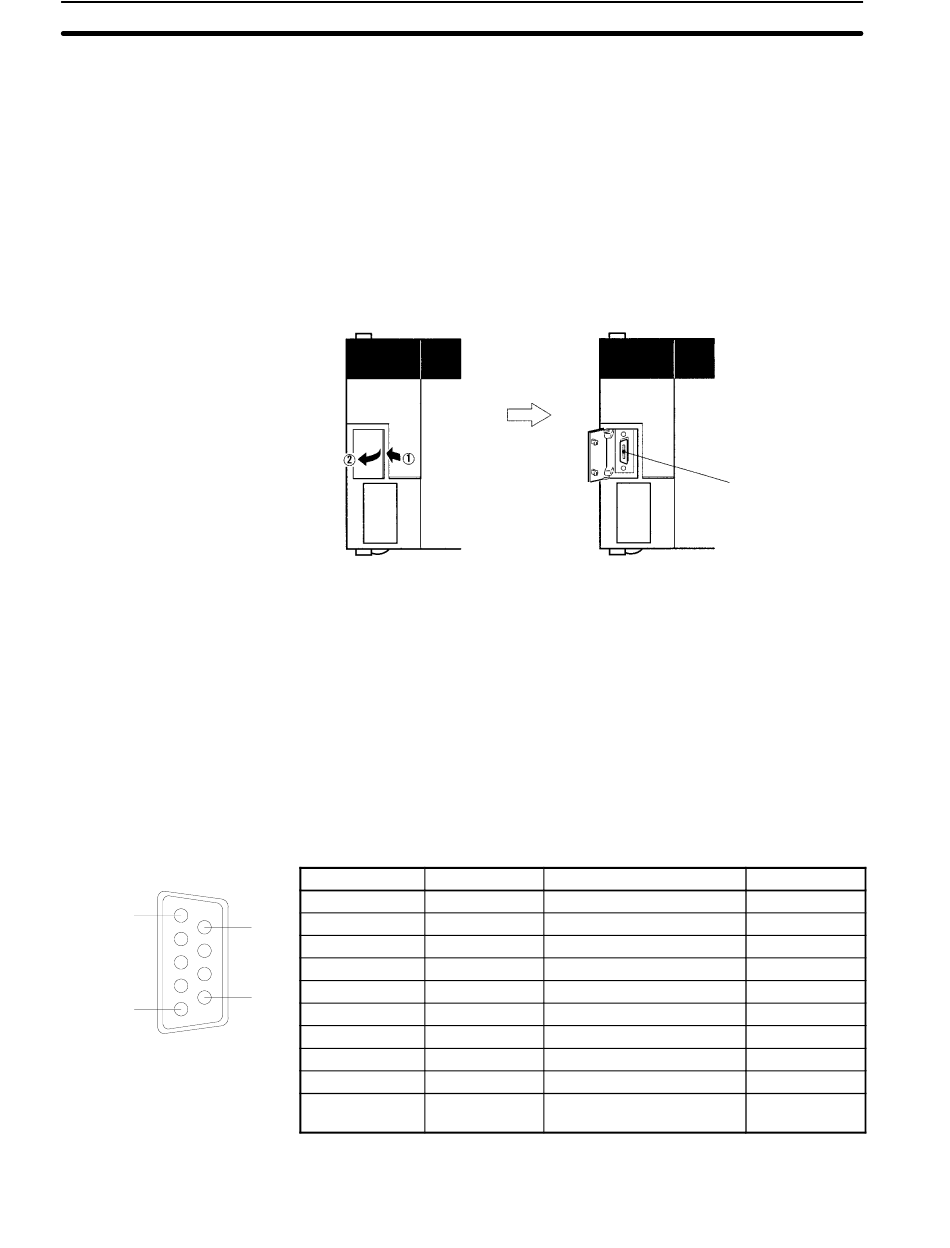

Introduire l'extrémité du doigt ou un petit tournevis, sur la droite du couvercle et
tirer vers la gauche pour l'ouvrir, comme indiqué sur le schéma ci--après.
Le port RS-232C intégré à l'Unité Centrale est principalement utilisé pour
connecter des équipements autres que de programmation. Il n'est pas possible
d'effectuer des communications avec une console de programmation ou tout
autre équipement de programmation via un bus périphérique en utilisant ce port.
Les modes de communications suivants sont disponibles : Liaison inter API,
sans protocole, liaison de données 1:1 et liaison NT de mode 1:1.
Affectation des broches de connecteur
Les affectations des broches du port RS--232C sont données dans le tableau
suivant.
Broche
1
FG
2
SD (TXD)
6
3
RD (RXD)
4
RS (RTS)
5
CS (CTS)
9
6
+5V (voir Rem.) Alimentation
7
---
8
---
9
SG
Boîtier connec-
FG
teur
Rem. L'alimentation en 5 V sur la broche 6 est uniquement pour l'adaptateur de
conversion RS-232C/RS-422S NT-AL001.
Abréviation
Dénomination
Blindage
Emission de données
Réception de données
Demande d'émission
RAZ pour émission
Non utilisé
Non utilisé
Masse signal
Blindage
Chapitre
3-1
Port Périphérique
Sens
---
Sortie
Entrée
Sortie
Entrée
---
---
---
---
---
83
