Câblage et connexions
Utiliser des sorties
d'impulsions
Sortie d'impulsion à phase unique
(rapport cyclique fixe)
CPM2A
Sortie d'impulsion
0: 01000
COM
Sortie d'impulsion
1: 01001
COM
Sortie d'impulsion plus en direction
CPM2A
Sortie d'impulsion
0: 01000
COM
Sortie d'impulsion :
01001
COM
Conseils pour câblage de sortie
76
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

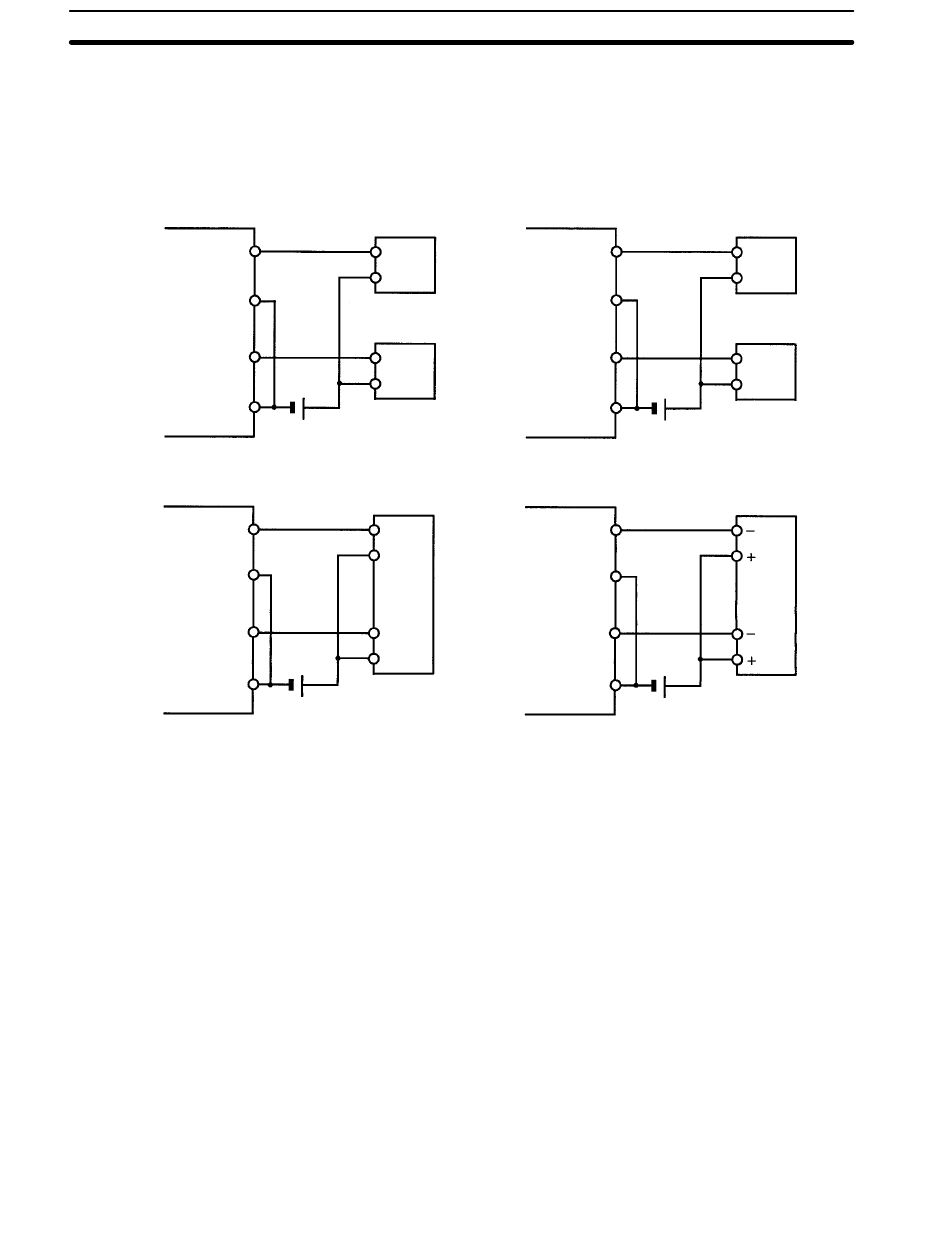

Le schémas ci–dessous présente des exemple d'applications de sorties transis-
torisées de type NPN utillisant les bits de sortie IR 01000 et IR 01001. Utiliser les
instructions PULS(65), SPED(––), ACC(––), PWM(––), et SYNC(––) pour
obtenir des sorties d'impulsions (à la place de sorties normales) à partir des bits
de sortie IR 01000 et IR 01001.
Entraînement moteur
Entraînement moteur
Entraînement moteur
Entrée
en
direction
Rem. *CW veut dire dans le sens des aiguilles d'une montre et CCW en sens inverse.
Respecter les précautions suivantes pour protéger les composants internes de
l'API.
Protection contre courts–circuits en sortie
Les circuits de sortie ou internes pourraient être endommagés si la charge
connectée à une sortie était court–circuitée. C'est pourquoi il est recommandé
d'installer un fusible de protection dans chaque circuit de sortie.
Sortie d'impulsion à phase unique
(rapport cyclique variable)
CPM2A
Sortie d'impulsion
0: 01000
COM
Sortie d'impulsion
1: 01001
COM
Sortie d'impulsion en incrémentation
CPM2A
Sortie d'impulsion CW* :
01000
COM
Sortie d'impulsion CCW*
: 01001
COM
Chapitre 3-4
Relais
Relais
Entraînement moteur
Entrée
CW
Entrée
CCW
