Câblage et connexions
Bornier des Unités d'E/S
Cosses à fourche
! Attention Les cosses à fourche sont obligatoires pour le respect des normes UL et CSA.
Unités d'E/S avec
connecteurs
116

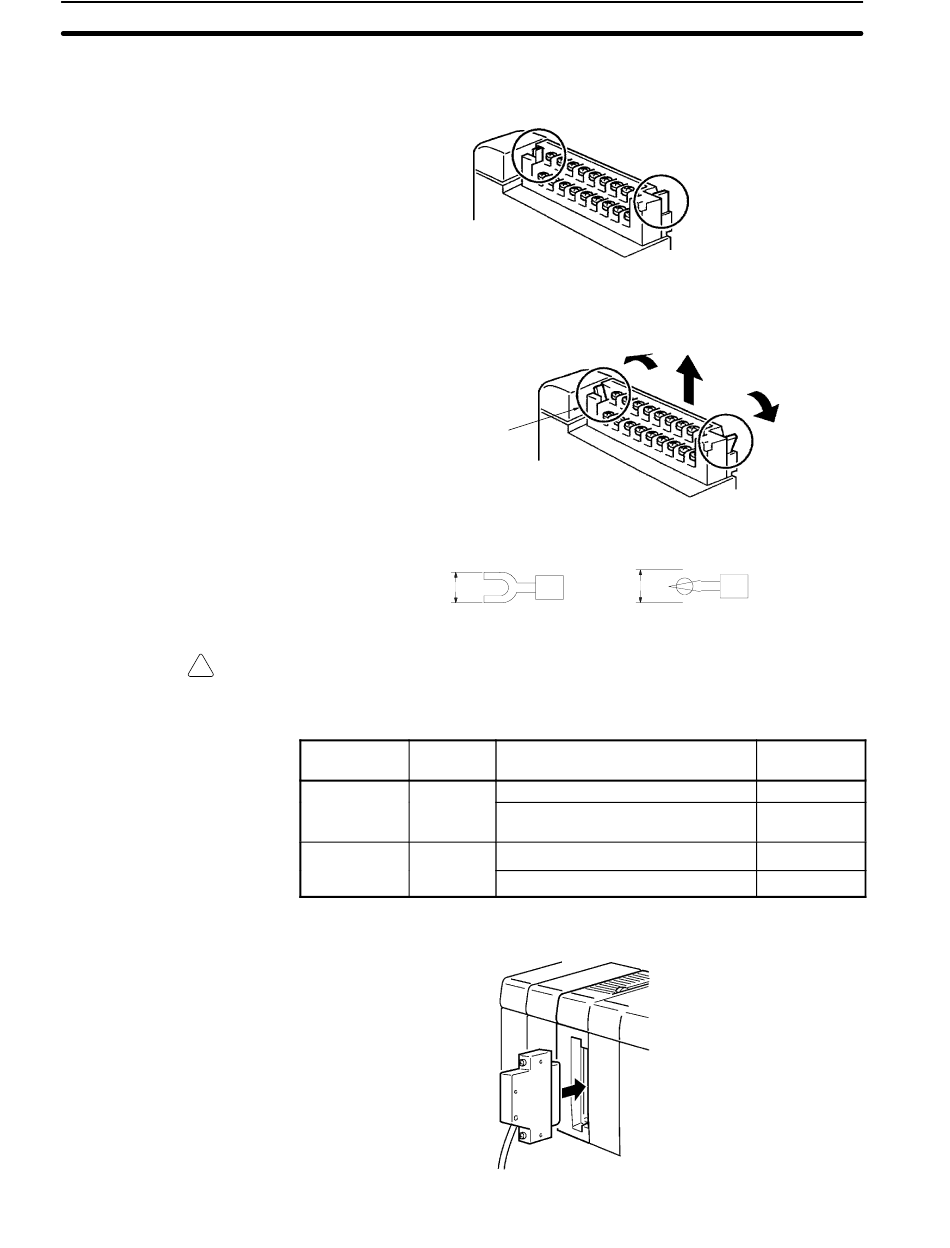

Les borniers des Unités d'E/S sont démontables. S'assurer que le loquet du
connecteur soit verrouillé en position verticale. Bien que la position du bornier du
CQM1-OC224 soit différente, le principe de démontage est le même.
Rem. S'assurer du bon verrouillage du bornier avant toute utilisation.
Pour retirer le bornier, pousser le loquet du connecteur sur le côté et retirer le
bornier du connecteur, comme indiqué sur le schéma ci--après.
Ouvrir le loquet jusqu'à
libération du bornier
Utiliser des cosses à fourche de type M3 comme indiqué ci--dessous pour le
câblage des borniers des Unités d'E/S.
6,2 mm max.
Rem. Serrer les vis de bornier à un couple de 0,5 N S m.
Relier à l'unité d'E/S soit par un câble préparé par l'utilisateur, soit par un câble
spécifique.
Nom Nb de
points
Unité d'entrée 32
c.c.
Unité de 32
sortie à sortie à
transistors
6,2 mm max.
Caractéristiques
12 Vc.c. (32 points par commun)
24 Vc.c. (32 points par commun)
4,5 Vc.c., 16 mA à 26,4 V, 100 mA
24 Vc.c., 500 mA, PNP
Position du Connecteur
Chapitre 4-7
Modèle
CQM1-ID112
CQM1-ID213
CQM1-ID214
CQM1-OD213
CQM1-OD216
