Carte de compteur à grande vitesse

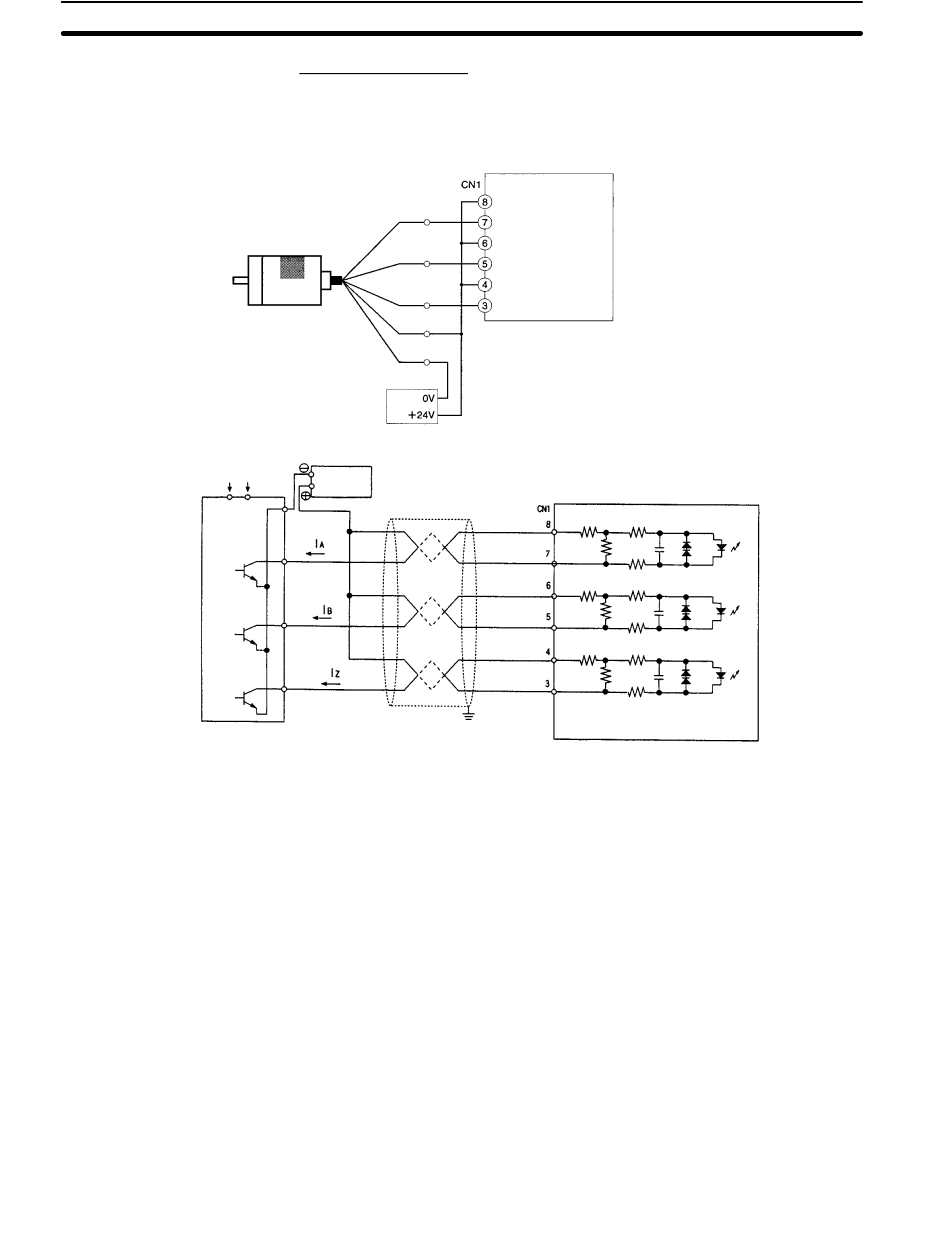

Connexion au codeur collecteur ouvert à 24 Vc.c.
Codeur
(Alimentation : 24 Vc.c.)
Ex : E6B2-CWZ6C
Sorties NPN collecteur ouvert
Alimentation
Codeur
Exemples de câblage
Les schémas suivants présentent la connexion à un codeur possédant les
phases A, B et Z.
Noir :
Phase A
Blanc :
Phase B
Orange :
Phase Z
Marron :
+Vcc
Bleu :
0 V (COM)
Alimentation : 24 Vc.c
(Ne pas partager l'alimentation avec les autres E/S)
0 V
Alimentation : 24 Vc.c.
24 V
Câble torsadé blindé
Phase A
Phase B
Phase C
Carte de compteur à grande vitesse
en mode phase différentielle
Numéro de broches
Compteur 1, entrée A : +
Compteur 1, entrée A : --
Compteur 1, entrée B : +
Compteur 1, entrée B : --
Compteur 1, entrée Z : +
Compteur 1, entrée Z : --
Carte de compteur à grande vitesse
Chapitre
8-1
189
