Omron SYSMAC Guide D'installation page 91

Caractéristiques des Unités de sortie
Nom
Capacité maximale de
commutation
Courant de fuite
Tension résiduelle
Temps de réponse ON
Temps de réponse OFF
Nb de sorties
Consommation du courant
interne
Fusible
Alimentation de service
Poids

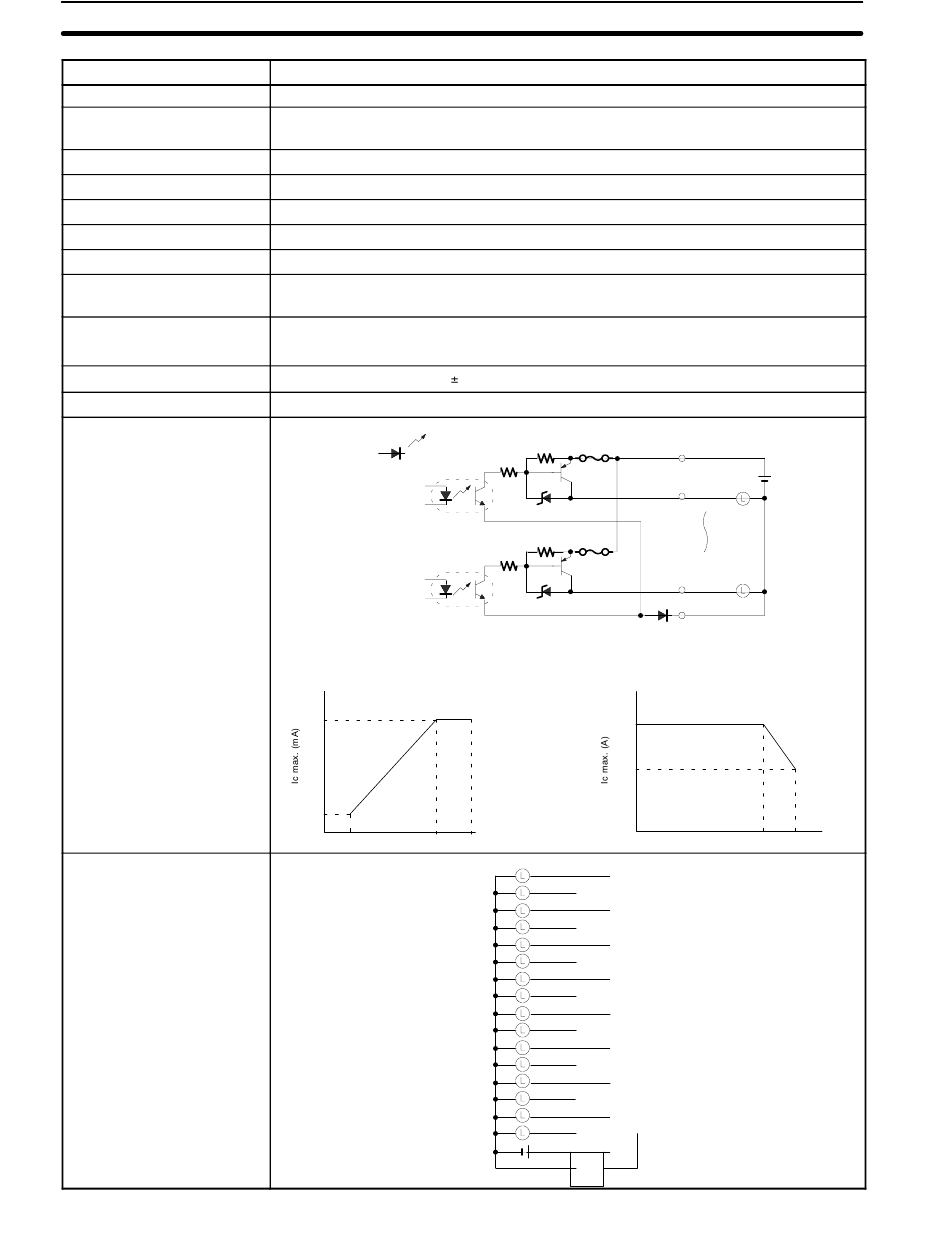

Configuration des circuits
Connexions du bornier
68
Unité de sortie à transistor PNP 16 points
50 mA à 4,5 Vc.c. à 300 mA à 26,4 V (voir schéma ci--dessous)
0,1 mA max.
0,8 V max.
0,1 ms max.
0,4 ms max.
16 points (16 points/commun, 1 circuit)
170 mA max. à 5 Vc.c.
3,5 A (un par commun), un seul utilisé.
Le fusible n'est pas remplaçable par l'utilisateur.
60 mA min. à 5 à 24 Vc.c. 10% (3,5 mA ¢ nombre de points sur ON)
210 grammes max.
LED
de
sortie
Circuits
internes
Capacité de commutation max. (par Point)
300
50
4,5 20,4
CQM1-OD214
Fusible
3,5 A
Fusible
3,5 A
Capacité de commutation max. (Total par Unité)
5,0
4,8
3,6
+V (V)
26,4 0
OUT0
B0
OUT1
A0
OUT2
B1
OUT3
A1
OUT4
B2
OUT5
A2
OUT6
B3
OUT7
A3
OUT8
B4
OUT9
A4
OUT10
B5
OUT11
A5
OUT12
B6
OUT13
A6
OUT14
B7
OUT15
A7
COM
-- +
B8
0 V
A8
Chapitre 2-3
+V
4,5 à
(+)
26,4
OUT0
Vc.c.
(--)
OUT15
0 V
39 55 (_C)
