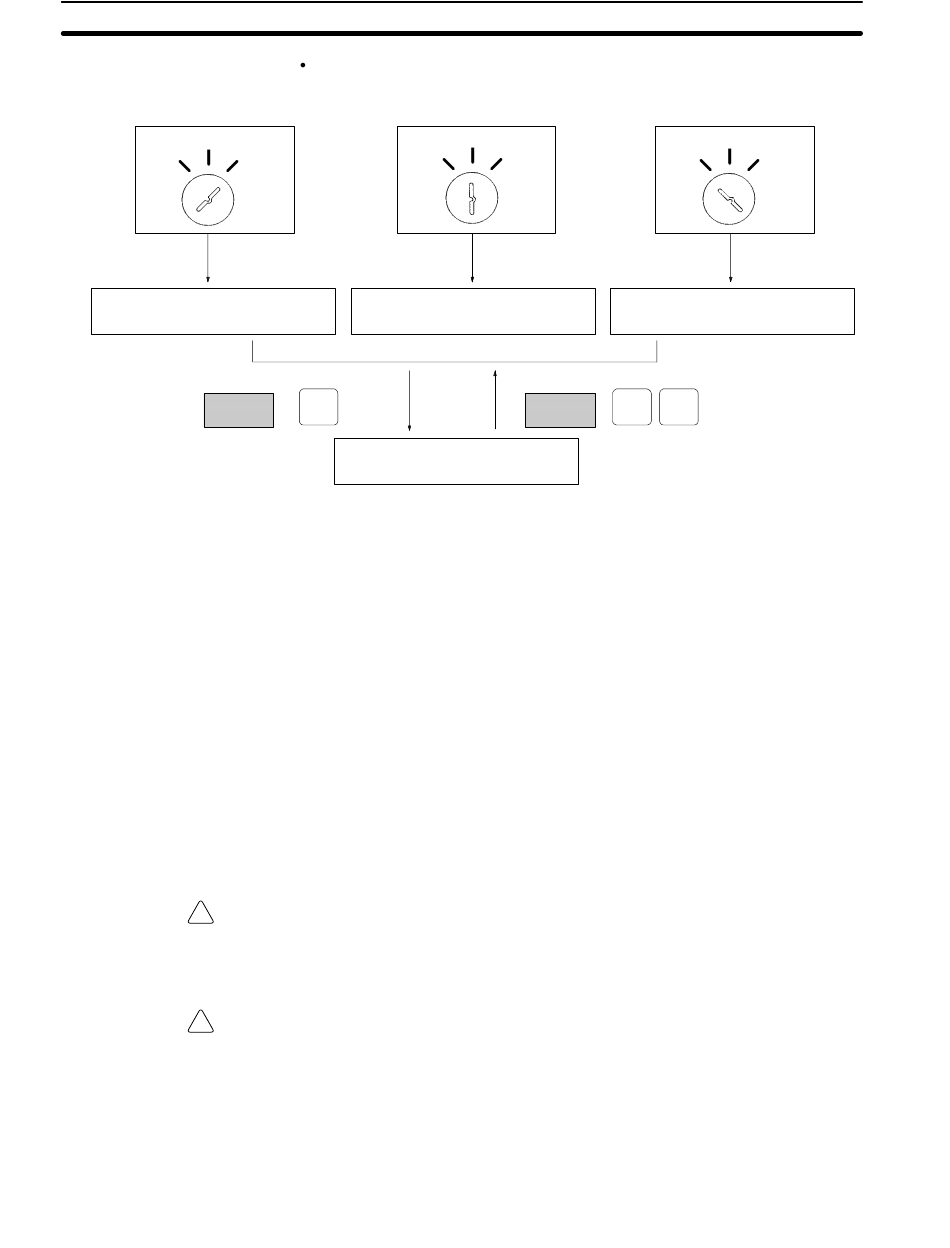

Connexion de la console de programmation
MONITOR
RUN
PROGRAM
Affichage de mode
<PROGRAM>
BZ
Opération
Affichage initial
Modes de fonctionnement
Attention Vérifier complètement le système avant de changer le mode de fonctionement
!
Attention Ne pas appuyer sur les touches pendant un changement de mode.
!
7-2-3 Mode de fonctionnement au démarrage
Le CQM1H passe en mode RUN automatiquement si une console de pro-
grammation n'est pas reliée lorsque le CQM1H est activé.
MONITOR
RUN
<MONITOR>
BZ
CLR
00000
Mode PROGRAM
Le programme du CQM1H n'est pas exécuté en mode PROGRAM. Utiliser le
mode PROGRAM pour créer et éditer le programme, effacer la mémoire ou véri-
fier les erreurs du programme.
Mode MONITOR
Le programme du CQM1H est exécuté en mode MONITOR et les E/S sont trai-
tées comme en mode RUN. Utiliser le mode MONITOR pour tester le fonction-
nement du système, telles que la surveillance de l'état de fonctionnement du
CQM1H, la réinitialisation forcée et réinitialisation forcée des bits d'E/S, le chan-
gement de SV/PV des temporisations et des compteurs, le changement des
données de mot et l'édition en ligne.
Mode RUN
C'est le mode normal de fonctionnement du CQM1H. L'état de fonctionnement
de CQM1H peut être surveillé à partir d'un périphérique de programmation,
mais les bits ne peuvent pas être paramétrés et/ou reparamétrés de force et la
SV/PV des temporisations et des compteurs ne peut pas être changée.
de l'API afin d'empêcher tout accident qui pourrait se produire lorsque le pro-
gramme est lancé pour la première fois.
Le mode de fonctionnement du CQM1H lorsque l'alimentation est activée
dépend des réglages du Setup de l'API et du réglage du commutateur de mode
de la console de programmation lorsqu'une console de programmation est
reliée.
PROGRAM
<RUN>
SHIFT
Opération
Chapitre
7-2
MONITOR
RUN
PROGRAM
BZ
CLR
145
