Carte de communications série
8-6-4 Configuration du système
222
passer par les adaptateurs de conversion de liaison. Les connexions 1:N
peuvent être utilisées avec des macros de protocole ou des liaisons NT mode
1:N.

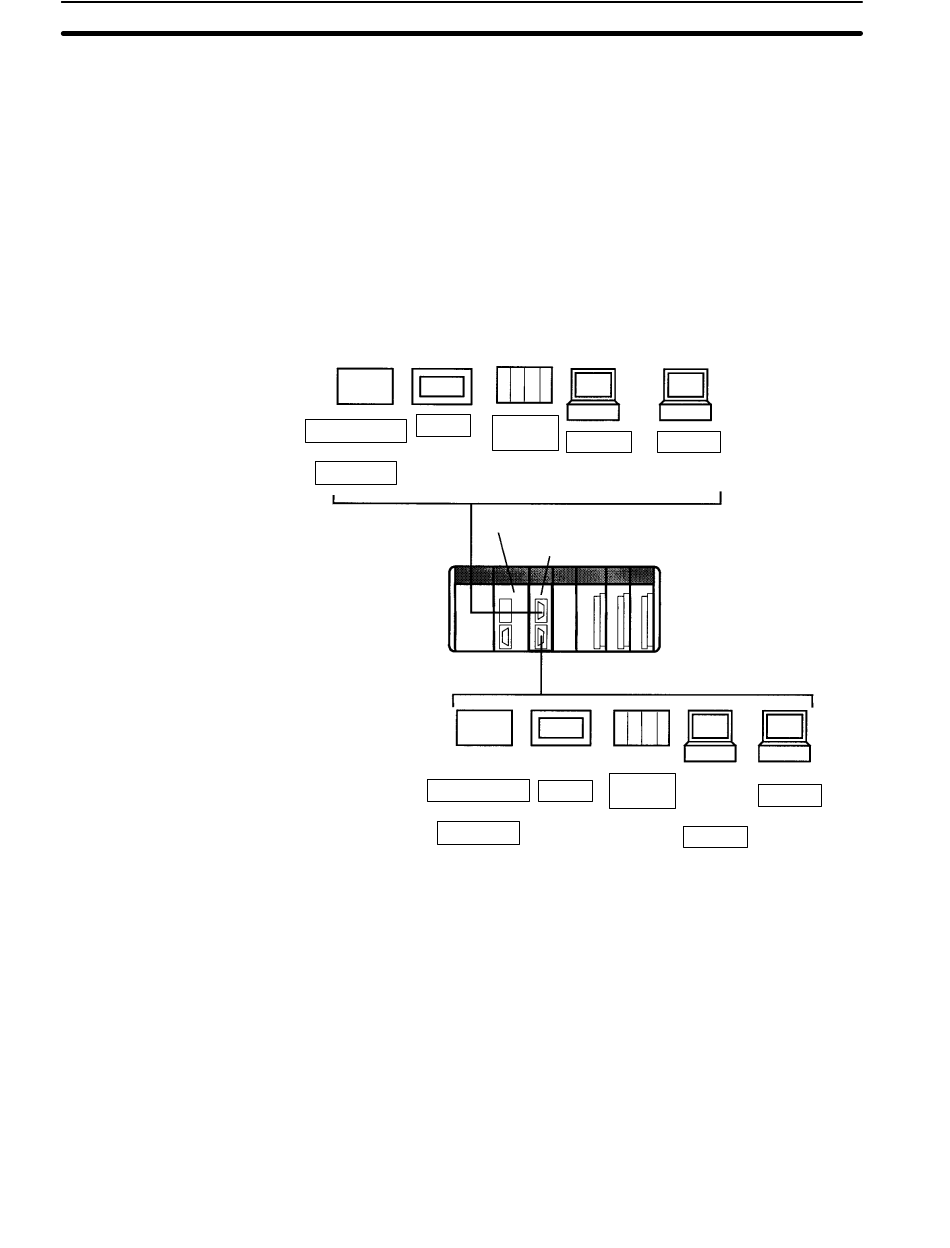

Les modes de communications série suivants sont supportés par la carte de
communications série : liaison hôte (SYSMAC WAY), macro de protocole,sans
protocole, liaisons de données 1:1, liaison NT mode 1:N et modes de liaison NT
mode 1:1. Les périphériques présentés dans le schéma suivant sont connectés.
Rem. Les modes de communications de liaison NT mode 1:1 et mode 1:N utilisent dif-
férents protocoles incompatibles les uns avec les autres.
Terminal
Périphérique externe
programmable (TOP)
à usage universel
Liaison NT
Macros de protocole
Sans protocole
RS-232C
Périphérique externe
à usage universel
Rem. Un adaptateur de conversion de liaison NT--AL001--E peut être utilisé pour con-
vertir entre RS--232C et RS--422A/485. Cet adaptateur de liaison exige une Ali-
mentation 5 V. L'alimentation est fournie par le port RS--232C sur la carte de
communications série lorsque l'adaptateur de liaison lui est relié, mais doit être
fournie séparément lors de la connexion de l'adaptateur de liaison à d'autres
périphériques.
Périphérique de
programmation
(sauf automate
programmable)
API de série C
Liaison de
données 1:1
Liaison hôte
Unité centrale de série CQM1H
Carte de communications série
RS-422A/485
Terminal
programmable (TOP)
Macros de protocle
Liaison NT
Sans protocole
Chapitre
Ordinateur hôte
Liaison hôte
API de série C
Ordinateur hôte
Périphérique de
Liaison de programmation
(sauf automate
données 1:1 Liaison hôte
programmable)
Liaison hôte
