Description
1-1
Description
Configuration de
système flexible
Unité
d'alimentation
Des vitesses plus
élevées et une plus
grande capacité
2
Le CQM1H est un automate programmable compact intelligent (API) prenant en
charge les communications et d'autres fonctions avancées. C'est un API de type
paquet monté sur rail DIN pour commander des machines de petite à moyenne
taille.
Une configuration de système flexible est améliorée par des communications
séries avec une fonction protocole macro , des cartes installées par l'utilisateur
appelés cartes internes, des communications en réseau, un éventail de
méthodes de surveillance et de paramétrage, une vitesse plus élevée et une
plus grande capacité. Ces dispositifs permettent la commande de machine à
valeur ajoutée.
Monter jusqu'à deux cartes internes pour ajouter des communications ou des
fonctions de commande.
Fonctions de communication : Carte de communication série
Fonctions de commande : Carte de compteur à grande vitesse, carte de
gestion d'axes, carte codeur absolu, carte potentiomètres analogiques et
carte d'E/S analogiques
Monter une Unité inter--API "controller link" pour se connecter à un réseau
inter--automate.
Connecter simultanément à un dispositif de programmation et à un terminal
programmable (TOP).
Obtenir une vitesse et une capacité plus élevées par rapport au CQM1 : 1,25
fois plus rapide, deux fois la capacité de programme (15,2 Kmots), deux fois la
capacité d'E/S (512 points) et deux fois la capacité mémoire de données
(12 Kmots).
Employer de nouvelles instructions.
Maintenir la compatibilité avec les modèles précédents d'API.
Le CQM1H n'exige pas un fond de panier et est construit en connectant des
unités par l'intermédiaire des connecteurs sur les côtés des unités. Il permet une
configuration de système flexible. L'UC contient 16 points d'entrée de c.c.
intégrés. Deux cartes internes peuvent être montées dans l'UC. Une Unité
inter--API "controller link" (une unité de communication) et un maximum
combiné de sept ou onze unités d'E/S et d'unités d'E/S spécifiées peuvent
également être reliées.
Rem.
1. Le CQM1H est monté sur un rail DIN.
2. Seules les UC CQM1H--UC51/61 prennent en charge les cartes internes et
l'Unité inter--API "controller link".

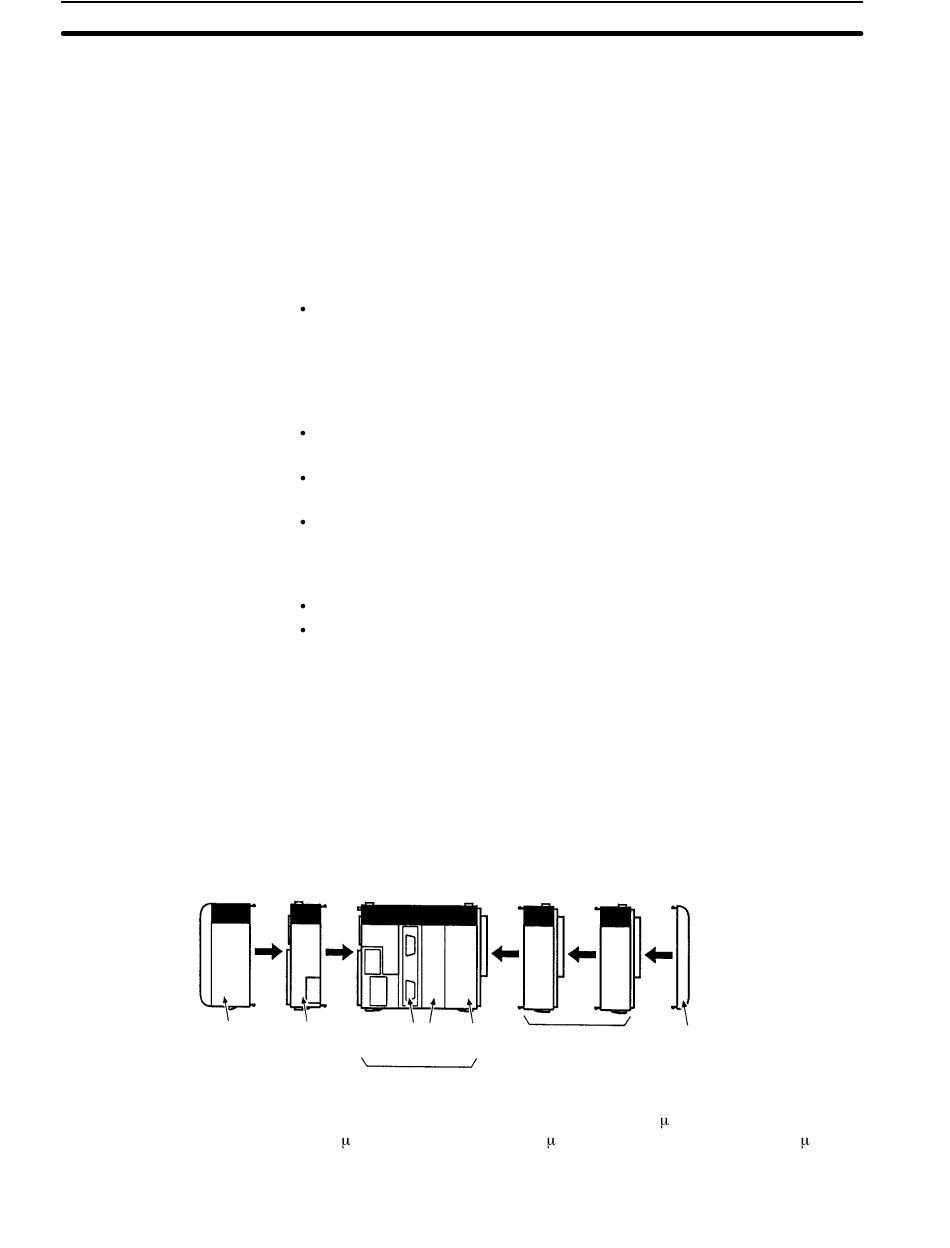

Unités assemblées par des connecteurs sur leurs faces arrière.
Cartes
Unité
internes
inter--API
"controller
UC
link"
Les temps d'exécution ont été réduits à 0,375 s pour l'instruction LOAD
(0,50 s pour le CQM1), à 17,7 s pour l'instruction MOVE (23,5 s) et à
0,60 ms
pour
surveiller
d'approximativement 25%.
16 entrées
Unités d'E/S et
intégrées
Unités d'E/S
Spécifiées
(0,70 ms),
réduisant
Chapitre
1-1
Capot terminal
la
durée
de
cycle
