Omron SYSMAC Guide D'installation page 79

Caractéristiques des Unités d'entrée
Nom
Tension d'entrée
Impédance d'entrée
Courant d'entrée
Tension ON
Tension OFF
Temps de réponse ON
Temps de réponse OFF
Nb d'entrées
Consommation interne
Poids

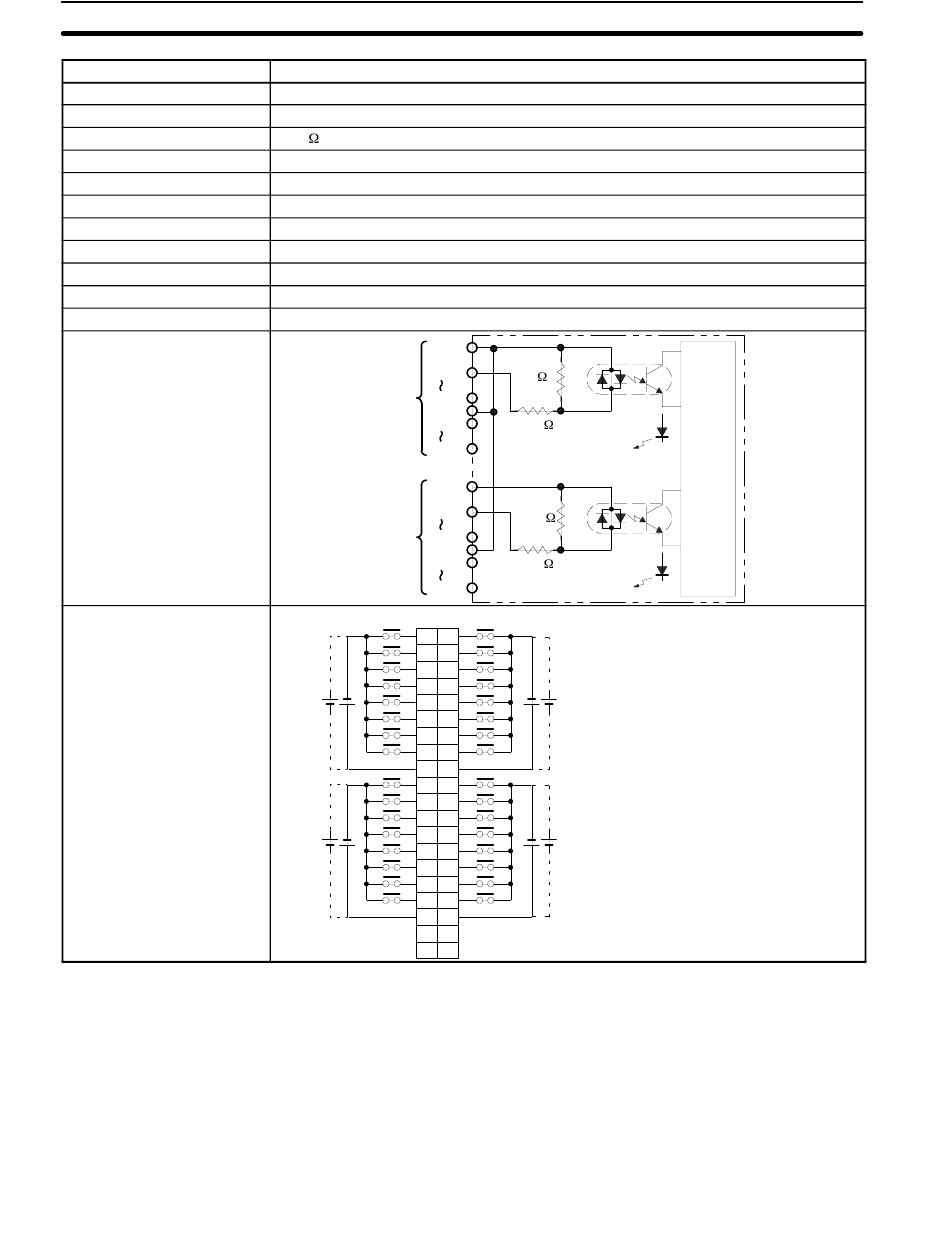

Configuration des circuits
Connexions du bornier
56
Unité d'entrée 32 points 12 Vc.c.
+10%
12 Vc.c. /
--15%
2,2 k
4 mA typique (à 12 Vc.c.)
8,0 Vc.c. min.
3,0 Vc.c. max.
Par défaut : 8 ms max. (peut être réglé entre 1 et 128 ms lors du Setup de l'API)
Par défaut : 8 ms max. (peut être réglé entre 1 et 128 ms lors du Setup de l'API)
32 points (32 entrées/commun, 1 circuit)
5 Vc.c., 170 mA max.
160 g max.
COM
IN00
A IN07
COM
IN08
IN15
COM
IN00
B IN07
COM
IN08
IN15
Wd m
A B
IN0
1 1
IN1
2 2
IN2
3 3
IN3
12 Vc.c.
4 4
IN4
5 5
+
IN5
6 6
IN6
7 7
IN7
8 8
COM
9 9
IN8
10 10
IN9
11 11
IN10
12 12
12 Vc.c.
IN11
13 13
IN12
14 14
+
IN13
15 15
IN14
16 16
IN15
17 17
COM
18 18
19 19
NC
20 20
NC
CQM1-ID112
750
LED
d'entrée
2,2 k
750
LED
d'entrée
2,2 k
Wd (m+1)
IN0
IN1
IN2
IN3
12 Vc.c.
IN4
La polarité de l'alimentation d'entrée
+
IN5
peut être soit positive soit négative.
IN6 Par contre, la polarité des communs
IN7 doit être identique.
COM
Les bornes COM sont reliées en
IN8
interne et doivent être câblées.
IN9
IN10
12 Vc.c.
IN11
IN12
+
IN13
IN14
IN15
COM
NC
NC
