Connexion à un Terminal Opérateur Programmable
4-10 Connexion à un Terminal Opérateur Programmable
122

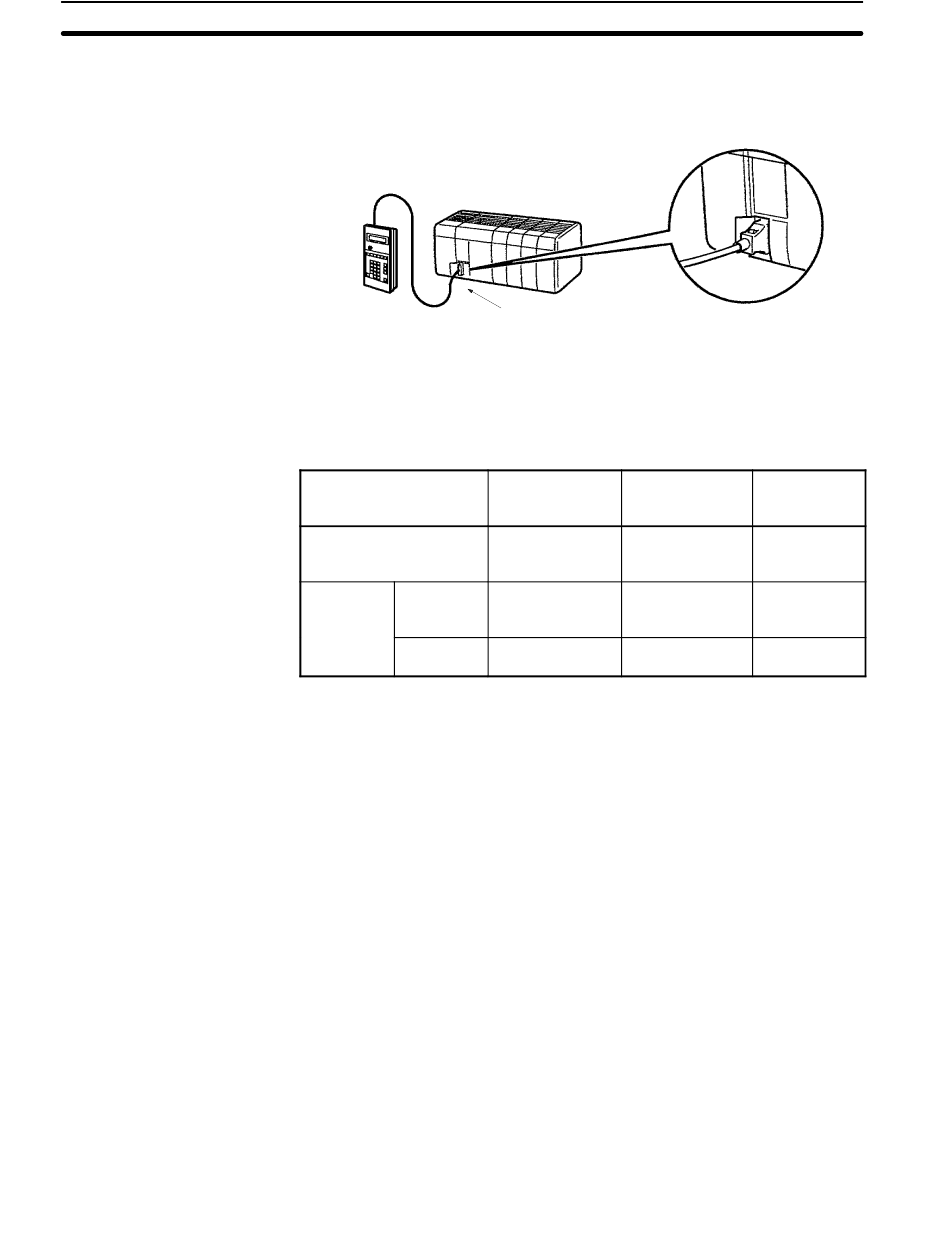

Rem. Lors de la connexion du CQM1H à une Console de Programmation, positionner
la broche 7 du micro--interrupteur sur OFF (préréglé en usine). Si la broche 7 est
à ON, il n'est pas possible d'utiliser une Console de Programmation.
Console de
Programmation
Les différentes configurations possibles pour la connexion à un Terminal
Opérateur Programmable (TOP) sont indiquées dans le tableau suivant.
Port série de
communication
Port RS-232C intégré sur
l'Unité Centrale
Carte de
Port
comm-- RS-232C
unications (port 1)
séries é i
RS-422A/4
85 (port 2)
Rem. 1. Lors de communications par une liaison NT de mode 1:1, se connecter au
port du TOP compatible avec ce mode. Les communications ne sont pas
possibles si le port utilisé ne supporte que le mode 1:N.
2. Lors de communications par une liaison NT de mode 1:N, se connecter au
port du TOP compatible avec ce mode. Les communications ne sont pas
possibles si le port utilisé ne supporte pas ce mode (par exemple, le port
RS-232C sur le support NT30/NT30C n'accepte que les communications
1:1).
3. Les NT20S, NT600S, NT30, NT30C, NT620S, NT620C et NT625C ne
peuvent pas être utilisés si le temps de cycle de l'Unité Centrale est
supérieur ou égal à 800 ms (même si un de ces TOP est utilisé dans une
liaison NT de mode 1:N).
4. Les fonctions de Console de Programmation du TOP (Mode Etendu) ne
peuvent pas être utilisées lors de l'utilisation des ports de la carte de
communications série. Elles ne peuvent être utilisées qu'avec le port
RS-232C de l'Unité Centrale.
Positionner la broche 7 du micro--interrupteur sur ON sur l'Unité Centrale
lors de l'utilisation de la fonction Console de Programmation du TOP.
5. Attribuer un numéro unique à chaque TOP relié au même API. Si un même
numéro est attribué à plusieurs TOP, un mauvais fonctionnement peut
survenir.
Utiliser les câbles suivants pour la liaison avec le TOP. Pour plus de détails, se
reporter au guide spécifique.
CQM1H
Port périphérique
Mode des Nb de liaison PC
communications à PT
séries
Liaison NT Uniquement
(mode 1:1) 1 vers 1
Liaison NT (mode 1 vers 1, ou
1:1, mode 1:N) 1 vers plusieurs
Liaison NT (mode 1 vers 1, ou
1:1, mode 1:N) 1 vers plusieurs
Chapitre 4-10
Fonction
Console de
Program.
Oui
(à partir du
TOP)
Non
Non
