Fonctions de la console de programmation

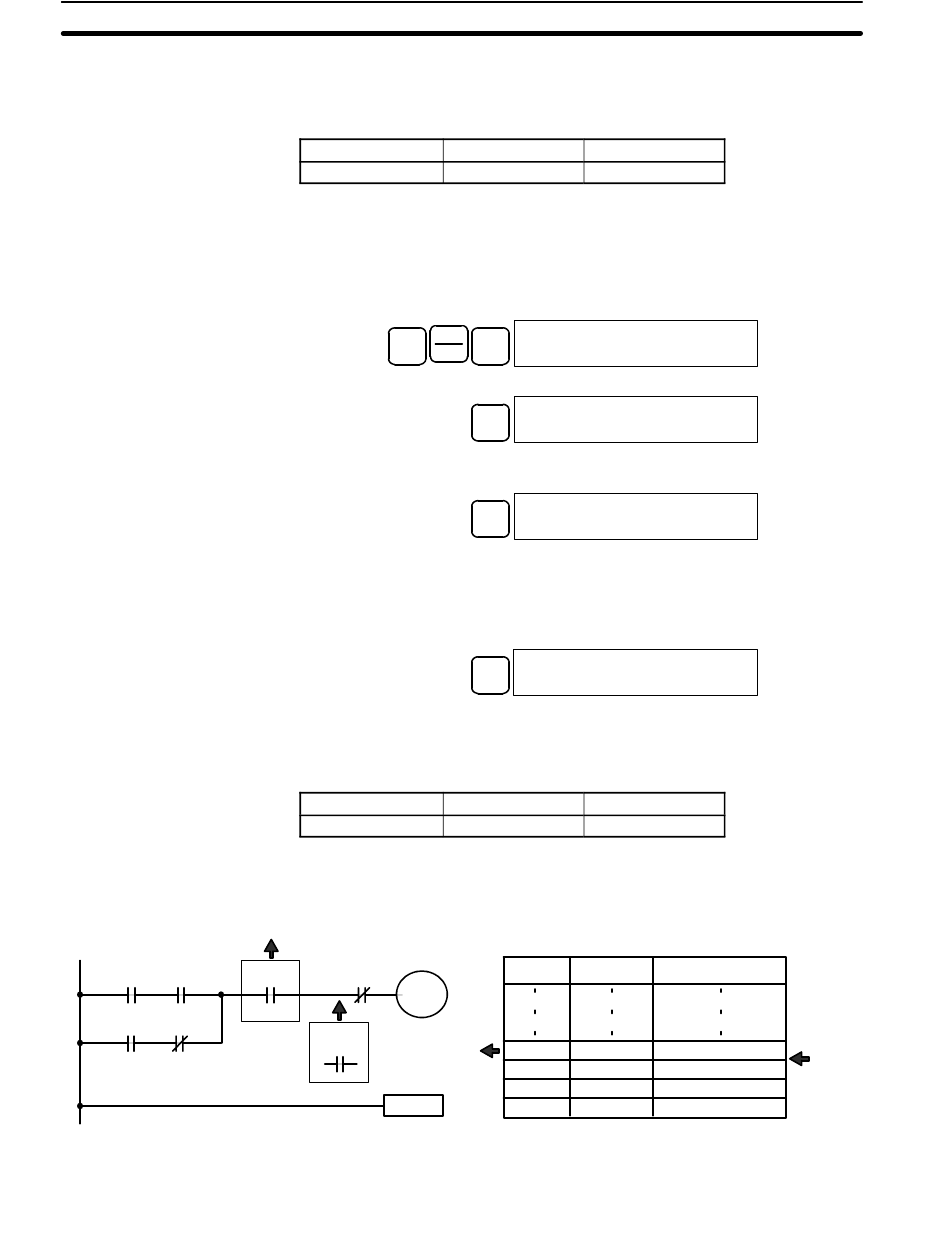

7-3-9 Recherche d'opérande de bit
1, 2, 3...

7-3-10 Insertion et suppression d'instructions

Programme original
00100 00101
00201 00102
Insertion
158
Cette fonction est utilisée pour trouver des occurrences de l'opérande de bit
spécifié dans le programme. Elle est possible dans tous les modes.
RUN
OK
L'état ON/OFF de tous les bits affichés sera montré lorsque l'API est en mode
RUN ou MONITOR.
1. Appuyer sur la touche CLR pour appeler l'affichage initial.
2. Saisir l'adresse de l'opérande. Les premiers zéros ne sont pas à saisir obli-
gatoirement.
SHIFT
3. Appuyer sur la touche SRCH pour démarrer la recherche.
4. Appuyer sur la touche SRCH pour chercher la prochaine occurrence de
l'opérande de bit.
5. La recherche continuera jusqu'à ce qu'une instruction END ou la fin de la
mémoire de programme soit atteinte. Dans ce cas, une instruction END a
été atteinte à l'adresse 397. Le volume total de la mémoire utilisé par le pro-
gramme de l'utilisateur sera également affiché. Il est de 0,4 Kmots dans ce
cas.
Cette fonction est utilisée pour introduire ou supprimer des instructions du pro-
gramme. Elle est possible en mode PROGRAM seulement.
RUN
Non
Pour démontrer cette fonction, une condition NO IR 00105 sera insérée à
l'adresse du programme 00206 et une condition NO IR 00103 sera supprimée
de l'adresse 00205, comme indiqué dans le schéma suivant :
00103 00104
10000
Suppression
00105
Suppression
Insertion
END(01)
Suivre la procédure suivante pour insérer la condition NO IR 00105 à l'adresse
00206.
MONITOR PROGRAM
OK OK
00000CONT SRCH
CONT
F
5
LD 00005
#
00123CONT SRCH
SRCH
LD 00005
00255CONT SRCH
SRCH
AND NOT 00005
00397CONT SRCH
SRCH
END (001)00.4KW
MONITOR PROGRAM
Non OK
Adresse Instruction
00205 AND
00206 AND NOT
00207 OUT
00208 END(01)
Chapitre 7-3
Opérandes
00103
Insertion
00104
10000
-
