Carte d'interface du codeur absolu

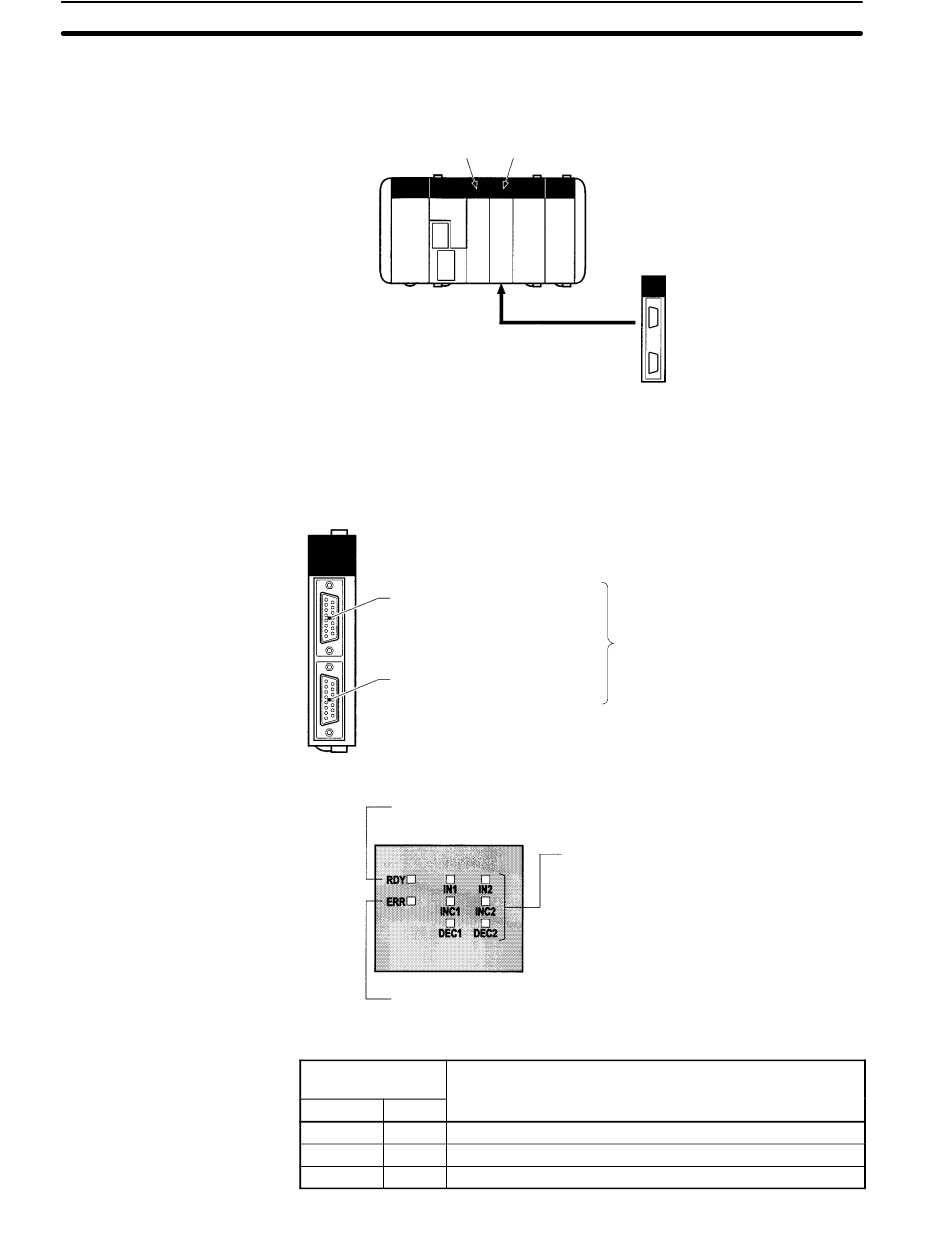

8-3-4 Emplacements de la carte interne concernés
8-3-5 Dénominations et fonctions
Voyants LED
La carte d'interface du codeur absolu peut uniquement être montée dans l'em-
placement 2 (emplacement droit) de l'unité centrale CQM1-CPU51/61.
Emplacement 1
La carte d'interface du codeur absolu est fournie avec le connecteur CN1 du port
1 et le connecteur CN2 du port 2 afin de recevoir l'entrée de code binaire Gray
des codeurs rotatifs absolus.
CQM1H-ABS02
CN1
Entrée depuis le codeur absolu 1
CN2
Entrée depuis le codeur absolu 2
Prêt (vert)
Allumé lorsque la carte d'interface du codeur absolu est prête.
Erreur (rouge)
Allumé lorsque qu'il y a une erreur dans le Setup de l'API
pour la carte d'interface du codeur absolu.
Voyants d'entrée
du codeur
Port 1 Port 2
IN1 IN2 Allumé lorsque le bit d'entrée 0 est à ON.
INC1 INC2 Allumé lorsque la valeur d'entrée est croissante.
DEC1 DEC2 Allumé lorsque la valeur d'entrée est décroissante.
Emplacement 2
Connecteur compatible
Fiche : XM2D-1501 (OMRON)
Capots : XM2S-1511 (OMRON)
Deux fiches et capots sont fournis en
tant qu'accessoires standard.
Entrée du codeur (orange)
Se reporter au tableau suivant.
Fonction
Chapitre 8-3
Carte d'interface
du codeur absolu
