Description générale
6-1
Description générale
EEPROM
6-1-1 Zone mémoire
6-1-2 Précautions
214
D3E Electronique Parc du Grand TROYES 3 Rond Point Winston CHURCHILL 10302 SAINTE SAVINE
Tél: 03 25 71 31 65 Fax: 03 25 74 38 82 Email: electronique@d3e.fr www.d3e.fr

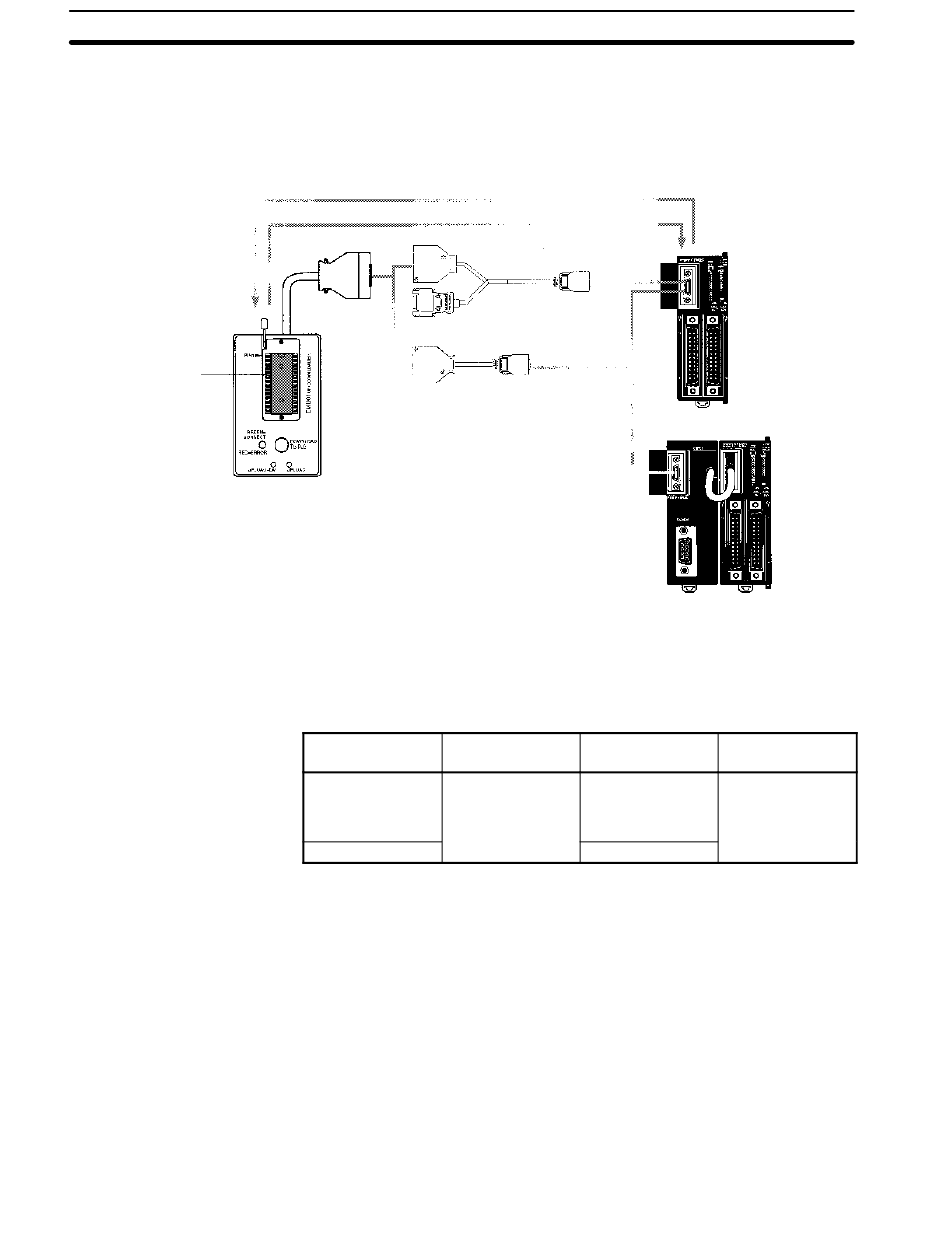

L'interface de programmation mémoire CPM1-EMU01-V1 est un chargeur de
programme pour API de petite taille ou miniature. L'utilisation du
CPM1-EMU01-V1 facilite le transfert sur site de programmes utilisateur ou de
données en mémoire entre API.
Interface
Rem. "PLC" dans le bouton "DOWNLOAD to PLC" indique API (Automate
Programmable Intelligent).
Les zones mémoires chargées ou déchargées varient en fonction du bouton
utilisé, comme indiqué dans le tableau suivant.
Bouton
Programme à
contact et
instructions
d'extension
DM 6144 à 6655
Rem. Pour plus de détails sur la taille du programme, de la zone DM et des instructions
disponibles, se reporter au manuel de l'API.
· Ne pas essayer d'utiliser le CPM1-EMU01-V1 pour toutes autres applications
décrites ici. Le faire pourrait entraîner un mauvais fonctionnement.
· Ne pas essayer de charger ou de décharger des données entre plusieurs
types d'API. Le faire pourrait entraîner un mauvais fonctionnement.
· Ne pas effectuer de chargement lorsque l'API est en modes RUN ou
MONITOR. Si un chargement est effectué lorsque l'API est en
fonctionnement, celui--ci passe automatiquement en mode PROGRAM et le
fonctionnement est arrêté.
· Ne pas essayer de démonter, de réparer ou de modifier le CPM1-EMU01-V1.
Le faire pourrait entraîner un mauvais fonctionnement, un feu ou un choc
électrique.
Chargement
Déchargement
CPM2C-CN111
CS1W-CN114
CPM2C-CIF01
UPLOAD + DM
Lecture de l'API
Lecture de l'API
vers l'EEPROM.
vers l'EEPROM.
Sans effet
Chapitre
CPM2C
CPM2C
UPLOAD
DOWNLOAD à
PLC
Le contenu de
l'EEPROM est
écrit dans l'API
6-3
