3
Installation électrique

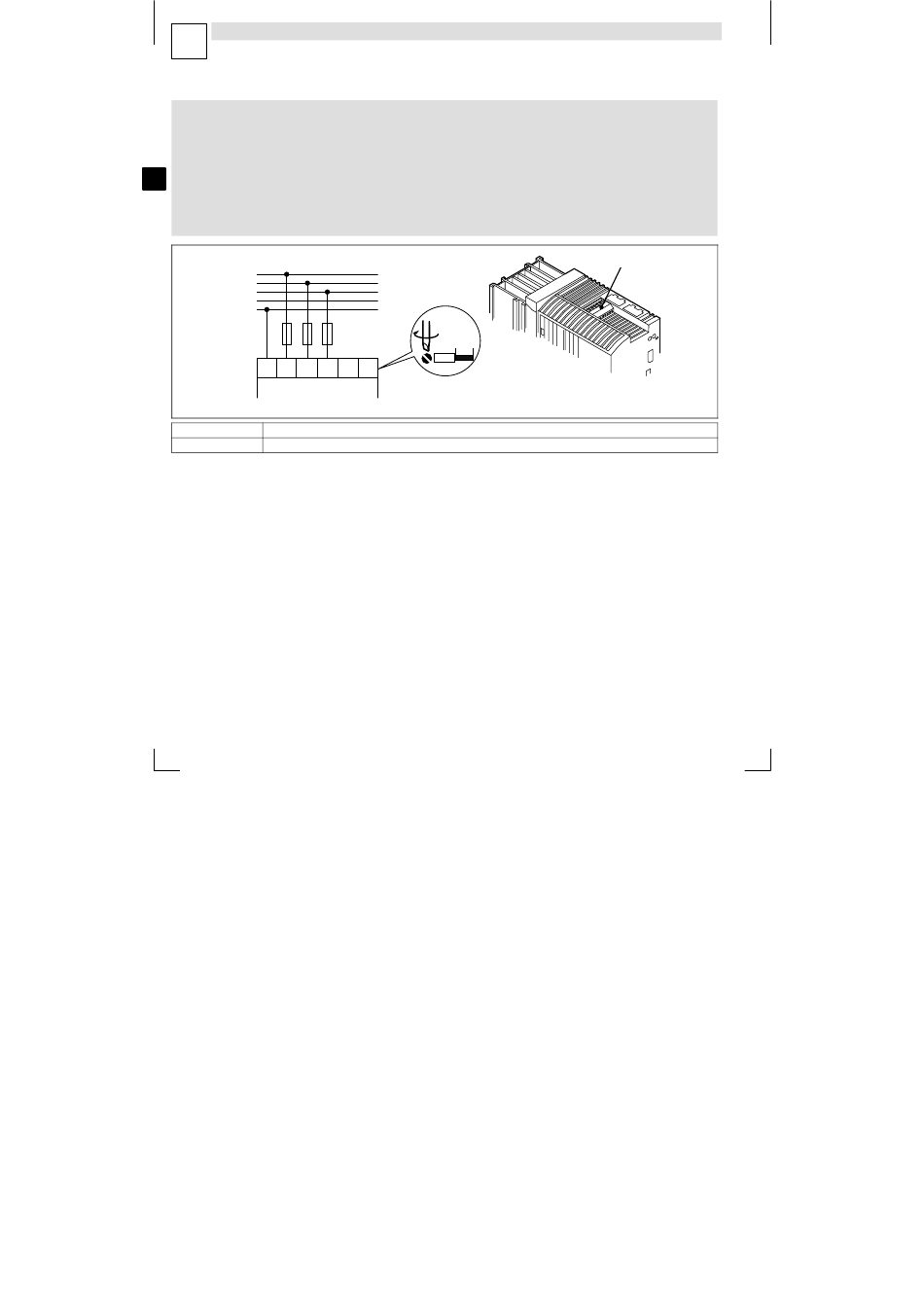

Raccordement réseau 230 V/240 V
(
Stop !
Ne raccorder le convertisseur de fréquence type E82EVxxxK 2C qu'à un
l
réseau 3/PE 100 ... 264 V CA. Toute tension réseau plus élevée risque
d'endommager le convertisseur !
Le courant de fuite vers la terre (PE) est de > 3,5 mA. D'après la norme
l
EN 50178, une installation fixe est nécessaire. Les bornes PE doivent être
raccordées individuellement.
3 PE AC 230/240 V
45Hz -0%...65Hz +0% 100 V -0%...264 V +0%
L1
L2
L3
N
PE
X1.1 PE L1
L2
L3
+UG -UG
E82EVXXXK C 2
E82EV752K2C
Fonctionnement uniquement autorisé avec self réseau
X1.1/+UG, X1.1/−UG Alimentation CC (fonctionnement de plusieurs appareils en réseau CC, voir instructions de mise en service)
176
Artisan Technology Group - Quality Instrumentation ... Guaranteed | (888) 88-SOURCE | www.artisantg.com
0,7...0,8 Nm
6.2...7.1 lb-in
6 mm / 0.24 in
EDK82EV113 DE/EN/FR 8.1
X1.1
−40−
8200vec065
L
