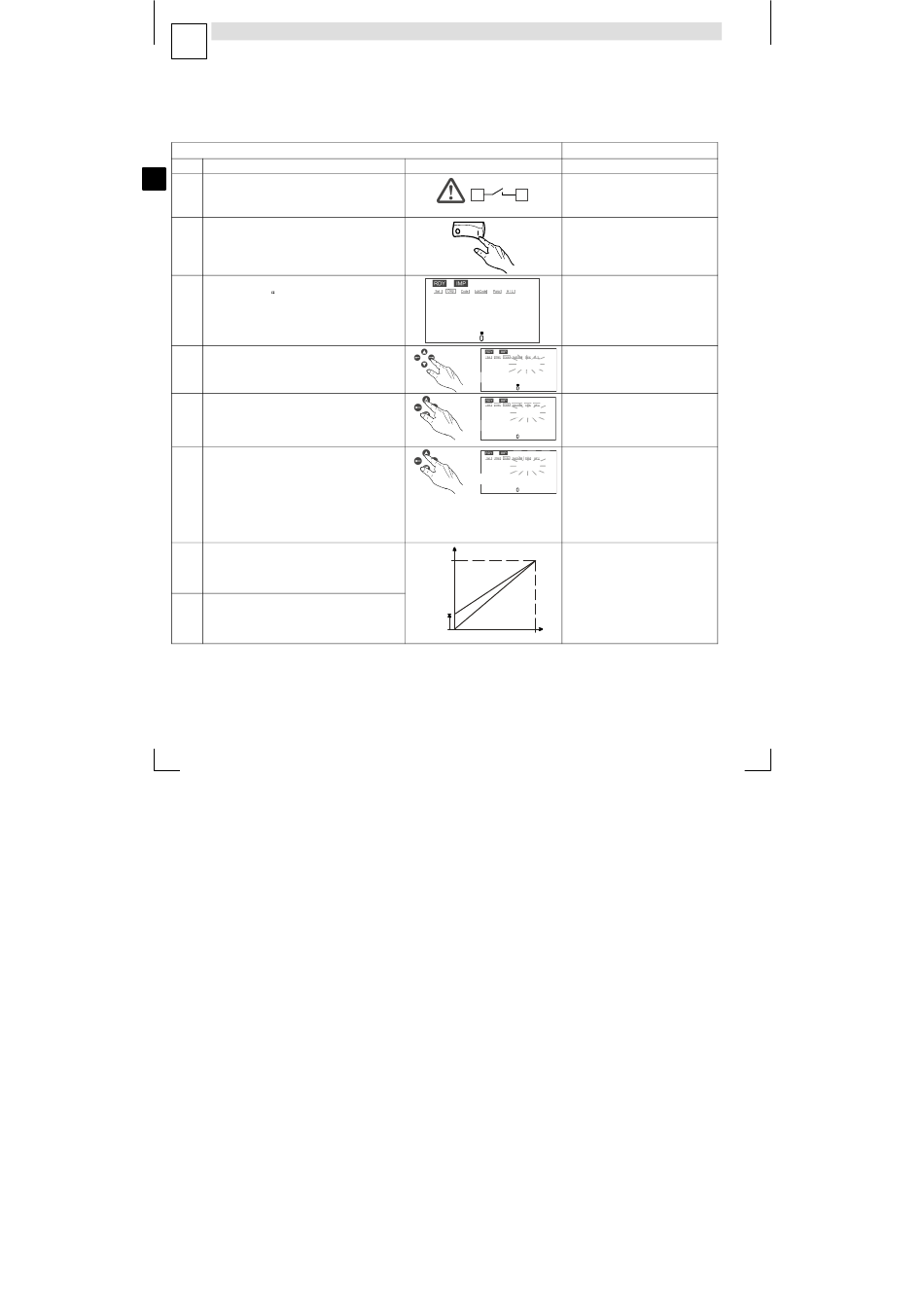

Paramétrage par clavier E82ZBC − fonctionnement en U/f linéaire
La description ci−dessous est valable pour les variateurs de vitesse dotés d'un module de
fonction E/S standard et reliés à un moteur triphasé asynchrone de puissance
correspondante.
Ordre des opérations
1.
Enficher le clavier.
2.
S'assurer que le variateur soit bloqué lors de la
mise sous tension.
3.
Brancher le réseau.
4.
Au bout de 2 s environ, le clavier se met en
mode Affichage Disp" et indique la fréquence
de sortie (C0050).
f
5.
Passer au niveau
pour procéder aux
réglages de base de votre entraînement.
6.
Adapter le niveau de tension/courant pour le
réglage de la consigne analogique (C0034).
Réglage Lenze : −0−,
(0 ... 5 V/0 ... 10 V/0 ... 20 mA)
7.
Adapter la configuration des bornes E1 à E4 au
câblage (C0007).
Réglage Lenze : −0−, c'est−à−dire
E1: JOG1/3 sélection de consignes fixes
E2 : JOG2/3
E3 : freinage courant continu FreinCC
E4 : sens horaire/antihoraire CW/CCW (H/AH)
8.
Régler la fréquence de sortie mini (C0010).
Réglage Lenze : 0.00 Hz
9.
Régler la fréquence de sortie maxi (C0011).
Réglage Lenze : 50.00 Hz
202
