5 Installation électrique
Raccordement sur réseau

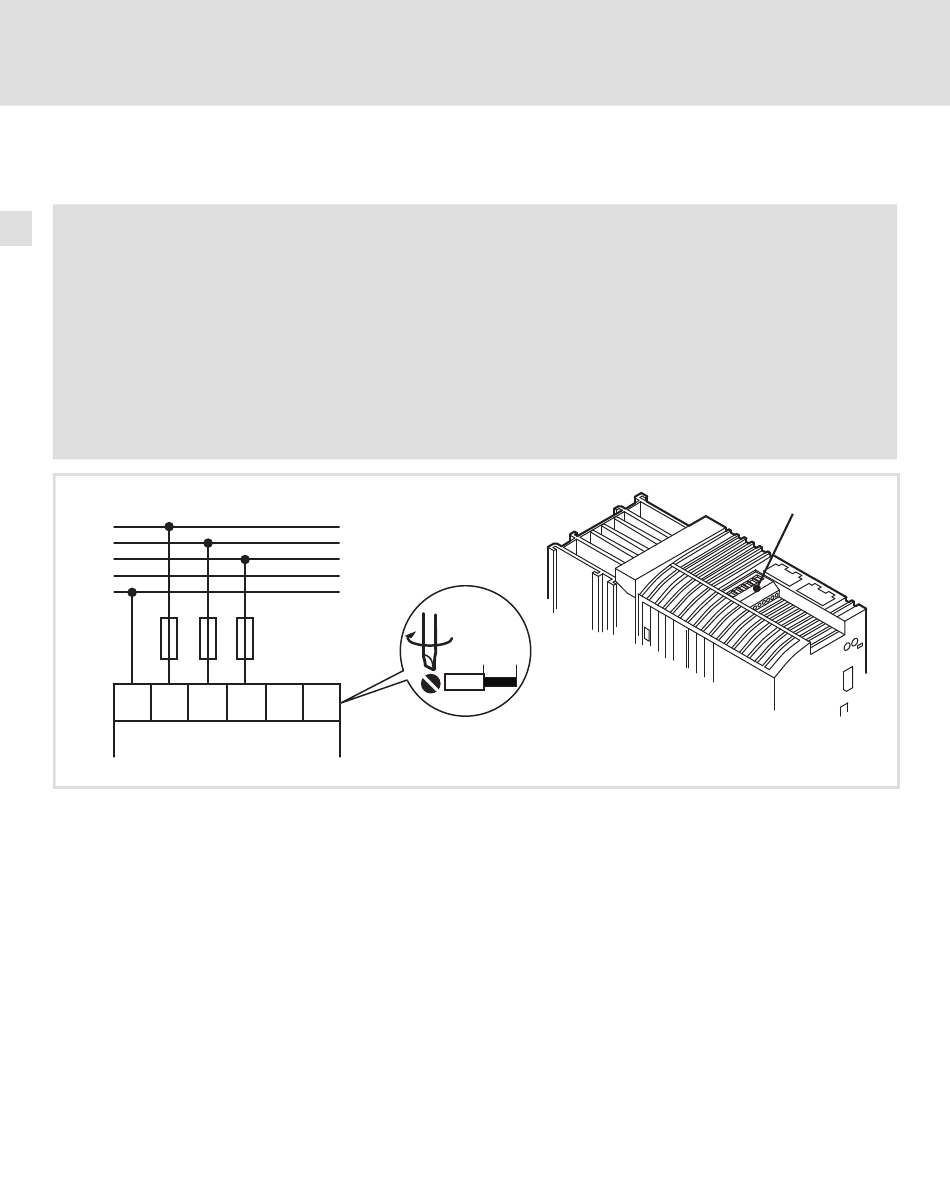

Plan de raccordement pour variateurs de type E82xVxxxK2C (réseaux 230/240 V)
Raccordement sur réseau
Plan de raccordement pour variateurs de type E82xVxxxK2C (réseaux 230/240 V)
(
Stop !
Ne raccorder le variateur qu'avec la tension réseau autorisée (^ Spécifications
ƒ
techniques). Une tension réseau plus élevée risquerait de détruire le variateur !
Certains variateurs ne peuvent être utilisés qu'avec une self réseau ou un filtre
ƒ
réseau. Cette exigence peut différer selon qu'il s'agit d'un fonctionnement avec
puissance assignée ou avec puissance assignée accrue.
Le courant de fuite vers la terre (PE) est > 3.5 mA.
ƒ
Selon la norme EN 61800−5−1, une installation fixe est requise. La mise à la terre (PE)
doit être double.
3 PE AC 230/240 V
45Hz -0%...65Hz +0% 100 V -0%...264 V +0%
L1
L2
L3
N
PE
X1.1 PE L1 L2
E82EVXXXK C 2
X1.1/+UG, X1.1/−UG Alimentation pour fonctionnement en réseau sur bus CC
196
L3
+UG -UG
0,7...0,8 Nm
6.2...7.1 lb-in
6 mm / 0.24 in
l
X1.1
8200vec065
EDK82EV113 DE/EN/FR 11.0
